Подвесные потолки

 Подвесные потолки применяются для обеспечения необходимого акустического режима в помещениях, для размещения осветительных и светорассеивающих устройств, а также в качестве декоративных элементов интерьеров помещений, закрывающих несущие конструкции перекрытий и разводки различных коммуникации, размещаемых под перекрытиями

 Конструкции подвесных потолков можно подразделить на две группы. К первой группе относятся подвесные потолки над большепролетными залами, подвешиваемые к несущим фермам и другим конструкциям покрытия. Над подвесными потолками может располагаться технический чердак для размещения и обслуживания технического оборудования.

 Ко второй группе относятся подвесные потолки междуэтажных перекрытий и покрытий помещений небольшой высоты, где между перекрытиями и подвесным потолком создается пространство высотой не более 50-60 см, используемое для разводки различных коммуникаций. Кроме того, с помощью варьирования различными уровнями потолков можно включать их в общую композицию или зонирование интерьера.



ПОДВЕСНЫЕ ПОТОЛКИ

Рис.1. Подвесной потолок с креплением плит с помощью крепежных уголков:

а - деталь узла подвески потолка, б - деталь установки шпонки в месте стыка четырех плит

1 - подвески, 2 - основной каркас 2 016, 3 - дополнительный каркас из уголков 63x40x5, 4 - крепежные уголки 50x5, 5 - плита потолка, 6 - плита перекрытия, 7 - болты 18x60, 8 - стальная шпонка, 9 - сварка, 10 - отверстие

 В общем виде подвесной потолок состоит из стальных подвесок, закрепляемых к конструкциям покрытия или перекрытия, и прикрепленных к ним горизонтальных каркасов из стальных, алюминиевых или деревянных брусков и ограждающих элементов потолка из декоративных или акустических плит и осветительных плафонов.



ПОДВЕСНЫЕ ПОТОЛКИ

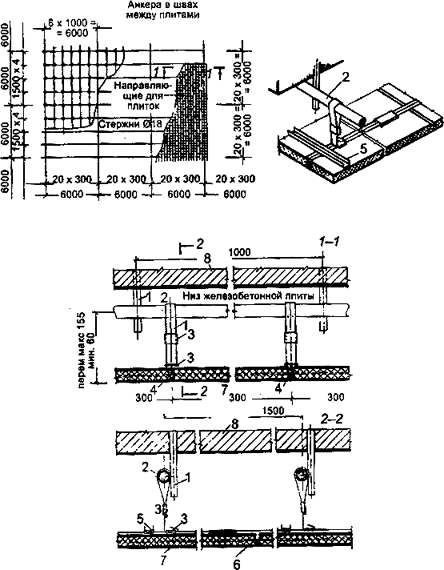

 Рис.2. Подвесной потолок с опиранием плит по двум

1 - подвеска, 2 - основной каркас Ш 18, 3 - наездник, 4 - дополнительный каркас из направляющих, 5 - фиксатор, 6 - шпонка из фибры, 7 - плита потолка, 8 - плиты перекрытия

 Примеры конструкций подвесных потолков традиционного вида показаны на рис.1 - 3.



ПОДВЕСНЫЕ ПОТОЛКИ

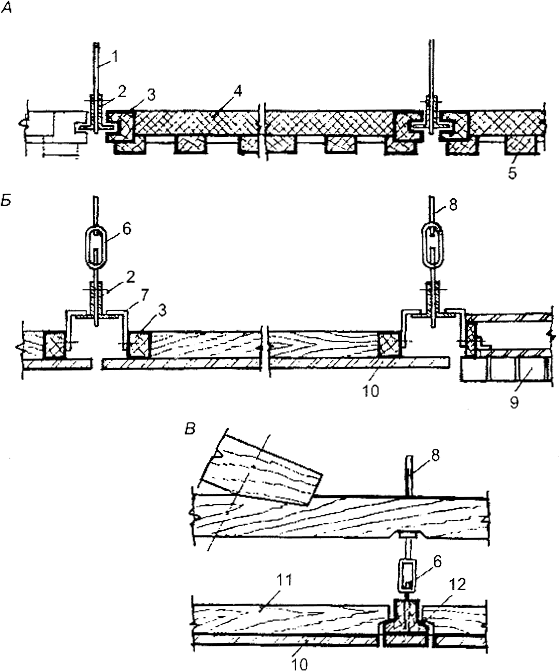

 Рис.3. Конструктивные решения щитов подвесного потолка и способов их подвески:

А, Б - подвешиваемые к железобетонным или металлическим фермам, балкам и железобетонным плитам, В - подвешиваемые к деревянным фермам и балкам:

1, 8 - подвески, 2 - металлический уголок, 3 - деревянная коробка, 4 - утеплитель, 5 - декоративные бруски, 6 - натяжная муфта, 7 - угольник, 9 - осветительная панель, 10 - облицовочные плиты, 11 - деревянная балка, 12 - черепной брусок

 В качестве ограждающих элементов потолка применяются разнообразные декоративные и акустические потолочные плиты: минераловатные на битумном вяжущем с несквозной перфорацией или без перфорации размером 500x500x20 мм; плиты акмигран из гранулированной минеральной ваты размером 300x300x20 мм; стекломаты с несквозной перфорацией размером 1200x1200x8 мм. Применяются также алюминиевые перфорированные коробчатые кассеты размером 600x600x0,8 мм, перфорированные гипсовые плиты 500x500x6 мм.

 Подвесной потолок открытого типа представлен на рис.4, 5. Конструктивной основой такого потолка служат рейки-направляющие, прикрепленные к стенам, обычно продольным. В поперечном направлении укладываются декоративные доски, и своеобразие подвесного потолка определяется геометрией досок - прямоугольных или более сложной формы с включением криволинейных участков. Поверхность подвесного потолка в этом случае создается параллельными рейками. Доски первого ряда могут служить опорой для досок в перпендикулярном направлении, и поверхность потолка будет представлять собой решетку.



ПОДВЕСНЫЕ ПОТОЛКИ

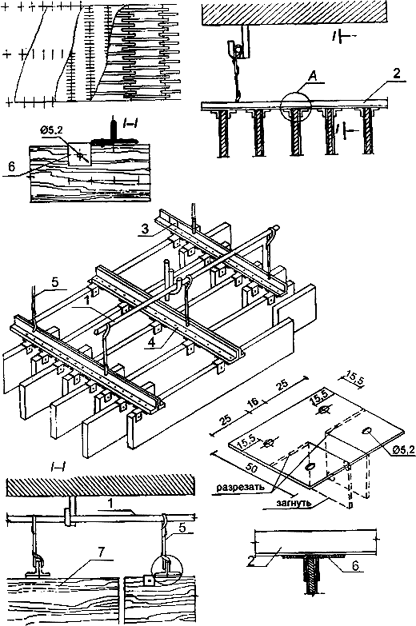

 Рис.4. Объемный подвесной потолок открытого типа:

1 - несущая арматура, 2 - направляющая, 3 - накладка соединительная, 4 - поперечный элемент, 5 - подвеска из проволоки, 6 - деталь крепления, 7 - ДСП 200x1400x10

 Выразительность декоративного подвесного потолка определяется и характером его обработки - окраской яркими красками, бесцветным лакированием древесины и т.д. При этом поверхность потолка может быть окрашена в контрастный цвет, и решетка четко выделится на ярком фоне.



ПОДВЕСНЫЕ ПОТОЛКИ

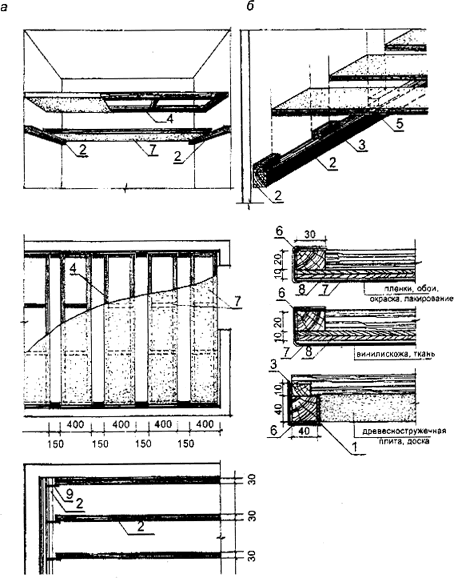

 Рис.5. Плоский подвесной потолок закрытого (а) и открытого (б) типа:

1 - уголок крепежный, 2 - брус крепежный деревянный, 3 - дополнительный монтажный деревянный брусок (длина по величине зазора между панелями), 4 - панель подвесного потолка (рамочная конструкция), 5 - панель подвесного потолка (щитовая конструкция), 6 - брусок (каркас панели), 7 -декоративный слой, 8 - многослойная фанера, 9 - крепежная деталь для соединения брусьев

 Система Армстронг является в последнее время наиболее распространенной конструкцией подвесного потолка. Это самофиксирующаяся конструкция из Т-образных реек с заполнением из плиток различного функционального назначения. Простота сборки и возможность в процессе эксплуатации свободного доступа к пространству над потолком делают эту систему предпочтительной для применения в различных интерьерах.

 Принципиальные монтажные схемы подвесных потолков системы Армстронг показаны на рис.6.



ПОДВЕСНЫЕ ПОТОЛКИ

 Рис.6. Подвесные потолки из самофиксирующихся конструкций Армстронг

 В видимой подвесной системе при высоте монтажных планок 24 и 15 мм потолочные плиты свободно укладываются на полки Т-образных планок. В скрытых и полускрытых подвесных системах плиты укладываются в потай, что расширяет диапазон дизайнерских решений (рис.7).



ПОДВЕСНЫЕ ПОТОЛКИ

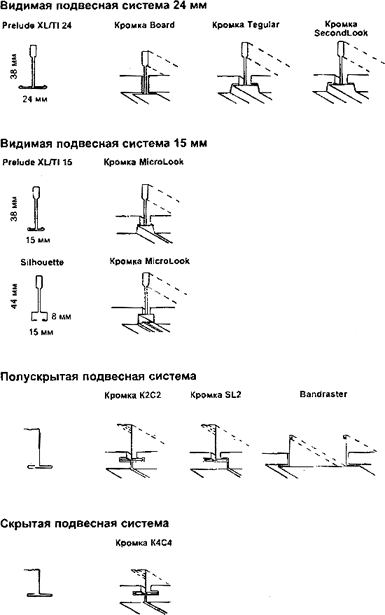

 Рис.7. Варианты подвесных систем Армстронг

 Система позволяет встраивать в потолок модульные и точечные светильники, датчики пожарной сигнализации, вентиляционные решетки. К потолку можно подвешивать с помощью специальных клипс различные указатели и подвесные светильники. Специальные элементы позволяют крепить к потолку легкие перегородки.

 Проектировщик может сделать потолочный дизайн еще более привлекательным благодаря оформлению потолка вдоль периметра помещения. Проектирование стыка стены с потолком может стать настоящей дизайнерской находкой. Можно, например, расположить вдоль периметру техническое оборудование: системы подачи воздуха, осветительные и другие функциональные системы, или можно комбинировать контрастные по рисунку плиты, чтобы получить необычную конфигурацию. Примеры конструктивной отделки подвесного потолка вдоль периметра помещения показаны на рис.8.



ПОДВЕСНЫЕ ПОТОЛКИ

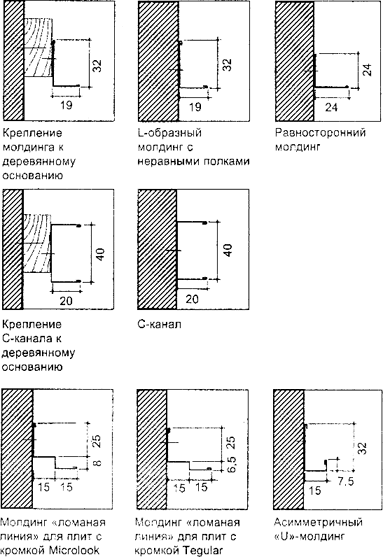

 Рис.8. Примеры отделки подвесного потолка системы Армстронг вдоль периметра помещения

 Комбинация потолочных плит с разными кромками позволяет создавать на потолке декоративные формы, перепады высоты или затенение (рис.9).



ПОДВЕСНЫЕ ПОТОЛКИ

 Рис.9. Проектные решения подвесных потолков системы Армстронг с перепадом высот

 Основной тип плит, применяемых в потолочных системах Армстронг, изготовлен из минераловолокнистых плит с применением биологически растворимого волокна, предлагаются также плиты из металла или дерева.

 Текстурные потолки группы Basic имеют тисненую поверхность, обеспечивающую хорошее звукопоглощение и возможность эксплуатироваться в условиях относительной влажности до 75%. Потолки группы Prima имеют повышенные акустические характеристики, высокие влагостойкость (95%) и огнестойкость, стойкость к повреждению и долговечность.

 Дизайнерские потолки Армстронг - это широкий выбор гладких или тисненых поверхностей, четких печатных геометрических рисунков или индивидуальных композиций из потолочных плит, цветных или решетчатых панелей (рис.10-12).



ПОДВЕСНЫЕ ПОТОЛКИ

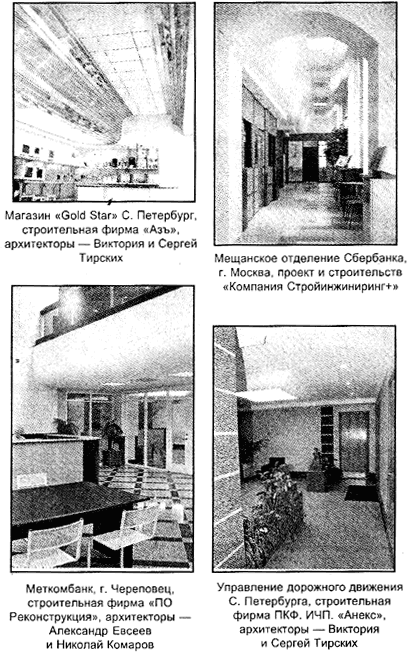

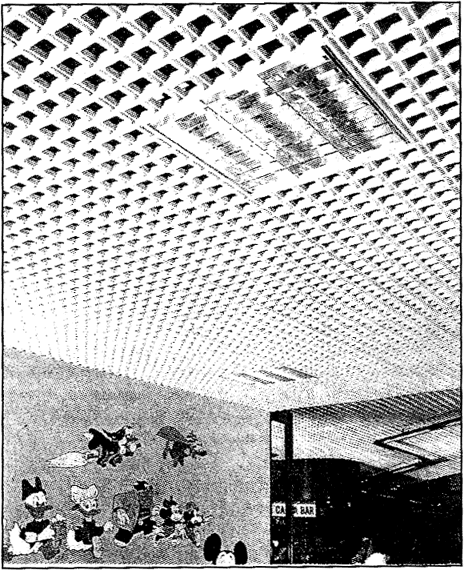

 Рис.10. Пример дизайнерских потолков системы Армстронг

 Функциональные потолки системы Армстронг представляют собой серию особых потолков для специализированных помещений с повышенными требованиями к акустике, гигиене или влагостойкости, прочности и долговечности, огнестойкости:



ПОДВЕСНЫЕ ПОТОЛКИ

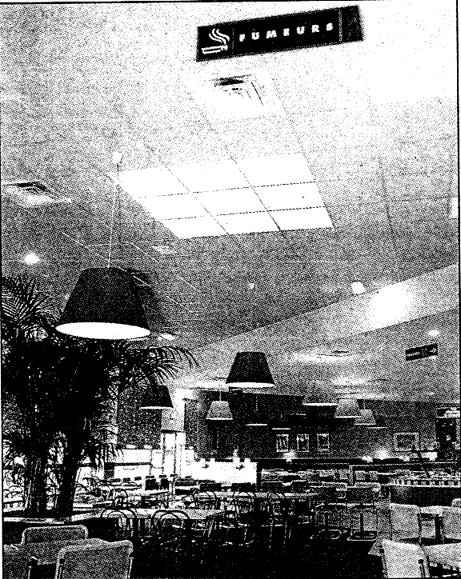

 Рис.11. Пример дизайнерских потолков системы Армстронг

 - потолки Армстронг из мягкого волокна отличаются высоким звукопоглощением и являются идеальными для школ или больниц. Дополнительное преимущество плит из мягкого волокна - повышенная влагостойкость и возможность создания криволинейных поверхностей;

 - металлические панели, изготовленные из оцинкованной стали и окрашенные полиэфирной порошковой краской. Они высокофункциональны благодаря повышенной устойчивости к влаге и отличным акустическим данным. Гладкая поверхность панелей делает потолок стильным и привлекательным; - деревянные потолки позволяют создать теплый своеобразный интерьер при сохранении высоких изолирующих качеств, они изготавливаются из древесноволокнистых или древесностружечных плит, обработанных огнестойким составом.



ПОДВЕСНЫЕ ПОТОЛКИ

 Рис.12. Пример дизайнерских потолков системы Армстронг

 Текстуры потолочных плиток и панелей декоративного, функционального и специализированного назначения системы Армстронг представлены на рис.13.

ПОДВЕСНЫЕ ПОТОЛКИ

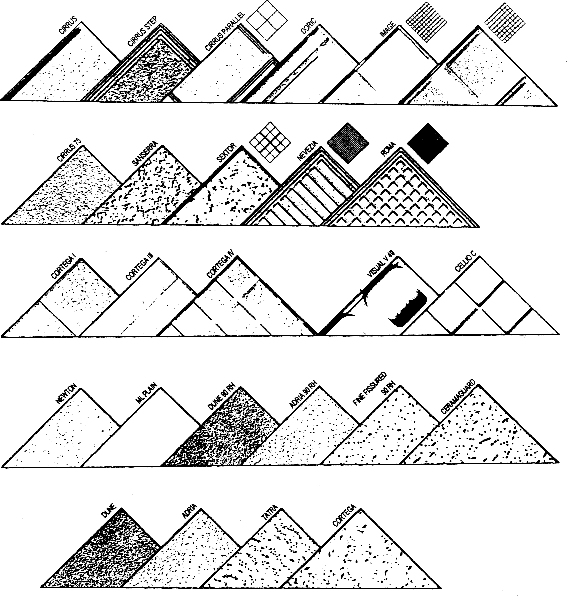

 Рис.13. Текстуры потолочных плиток декоративного, функционального и специализированного назначения для подвесных потолков Армстронг

 Диапазон использования потолочных систем Армстронг достаточно широк - это интерьеры офисов, учреждений образования и здравоохранения, торговли и досуга, транспорта.

Система подвесных потолков шведской фирмы Экофон напоминает систему Амстронг, но, в отличие от последней, она дает большие возможности по изменению геометрии потолка практически в неограниченных вариантах. Примеры криволинейных потолков фирмы Экофон приведены на рис.14.



ПОДВЕСНЫЕ ПОТОЛКИ

 Рис.14. Криволинейные потолки фирмы Экофон

 Основной тип применяемых панелей - герметичные, высокоэффективные акустические панели, изготавливаемые из стекловолокна высокой плотности, со связкой из смолы и с микропористой окрашенной поверхностью Монтажные схемы просты и лаконичны Примеры монтажных схем с использованием криволинейных потолочных панелей фирмы Экофон приведены на рис.15



ПОДВЕСНЫЕ ПОТОЛКИ

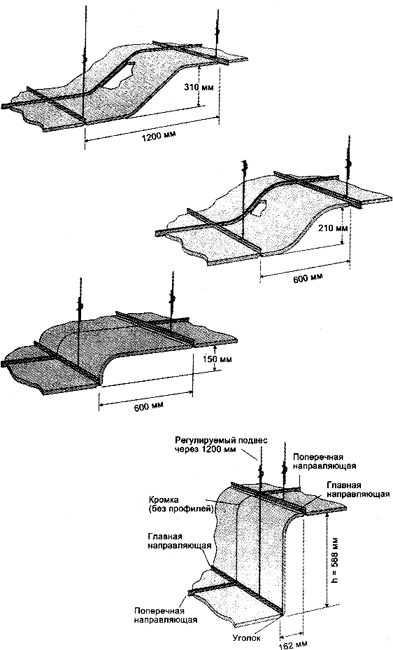

 Рис.15. Монтажные схемы подвесных потолков с использованием криволинейных панелей фирмы Экофон

 Потолочная система CURVATURA фирмы USG состоит из 36 стандартных Т-образных сегментов, которые легко использовать в сочетании с бесконечным количеством волнистогнутых форм Гибкие панели из перфорированного и неперфорированного металла или полупрозрачного пластика легко монтируются на изогнутую подвеску, создавая в интерьере своеобразный эффект (рис.16, 17).



ПОДВЕСНЫЕ ПОТОЛКИ

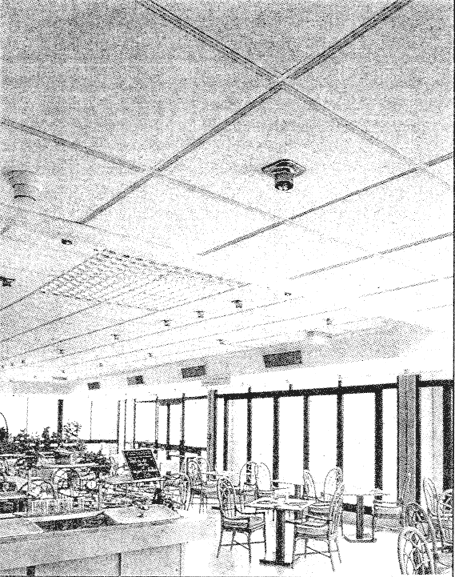

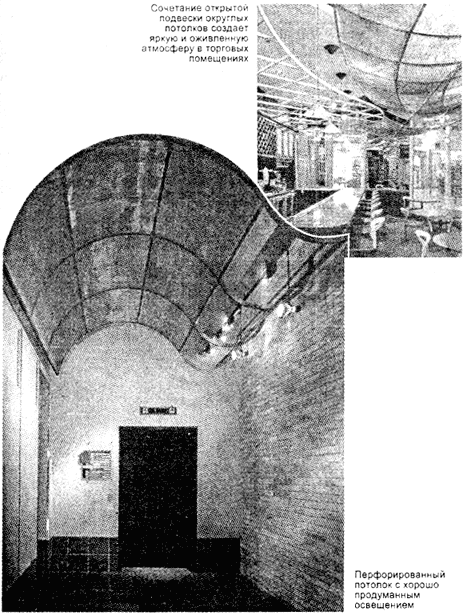

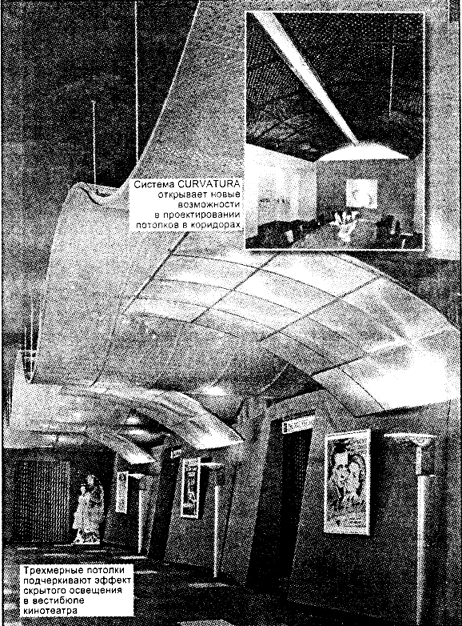

 Рис.16. Подвесные потолки фирмы USG

ПОДВЕСНЫЕ ПОТОЛКИ

 Рис.17. Подвесные потолки фирмы USG

 Армированные гипсовые потолочные плиты CADRE фирмы USG дают дизайнерам возможность использовать современные характеристики и одновременно создать впечатление потолков со старинным горельефом (рис.18, 19).



ПОДВЕСНЫЕ ПОТОЛКИ

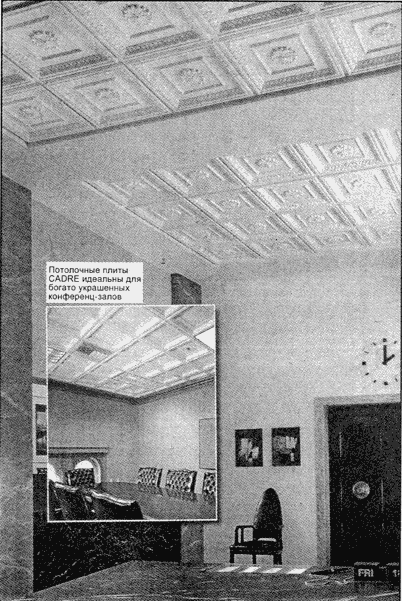

 Рис.18. Потолочные плиты CADRE в интерьере

ПОДВЕСНЫЕ ПОТОЛКИ

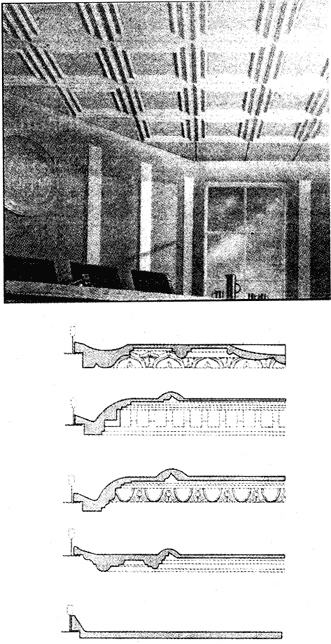

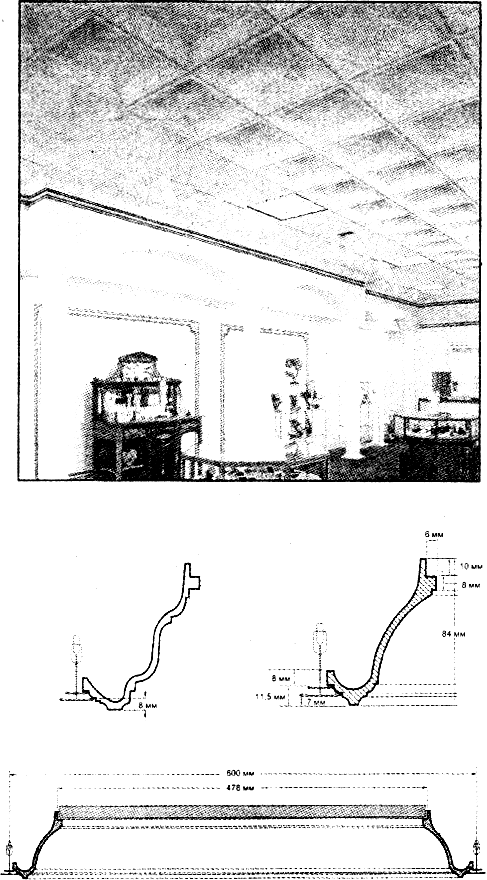

 Рис.19. Потолочные плиты CADRE фирмы USG|

 Армированные гипсовые потолочные кессоны QUADRA фирмы USG могут монтироваться с целой гаммой акустических потолочных плит фирмы (рис.20)



ПОДВЕСНЫЕ ПОТОЛКИ

 Рис.20. Потолочные кессоны QUADRA фирмы USG

 Комплектная системы Knauf для подвесных потолков представляет собой сборную конструкцию из плит перфорированных гипсокартонных звукопоглощающих и металлического каркаса из Т - образного профиля, закрепленного при помощи подвесов к базовому потолку (перекрытию) Вес одного квадратного метра потолка около 8,5 кг.

 Основным элементом потолка является плита, изготавливаемая по ТУ 400-1-283-82, представляющая собой двухслойный материал, наружным слоем которого является перфорированная плита из гипсокартонного листа, с внутренним подстилающим слоем - нетканым полотном или фильтровальной бумагой. Размеры плит: длина 600/500 мм, ширина 600/500 мм, толщина - 8,5 мм.

 Хорошее звукопоглощение, огнестойкость (по классификации это сгораемый, трудновоспламеняемый материал), высокая прочность, возможность покраски плит в желаемый цвет - все это позволяет широко применять данный материал для подвесных потолков и облицовки стен в помещениях с влажностью воздуха до 70%.

 Плиты рекомендуется устанавливать с относом от базового потолка не менее 50 мм, что исключает снижение показателей по звукопоглощаемости.

 Основные элементы металлического каркаса: Т- образный потолочный профиль, Т-образная проставка, подвесы и удлинители Т-профилей Профили изготавливаются из рулонной оцинкованной стали толщиной 0,5-0,7 мм (рис.21)



ПОДВЕСНЫЕ ПОТОЛКИ

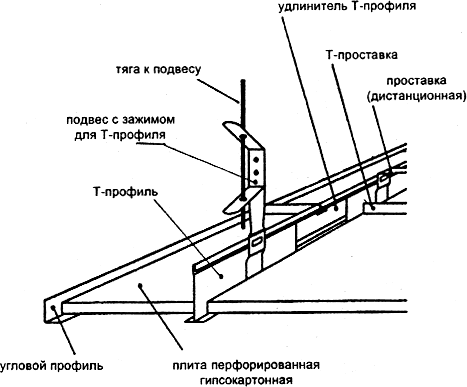

 Рис.21. Подвесной потолок системы Knauf

 При необходимости выполнения подвесного потолка с небольшим относом плиты крепятся в стык на металлическом каркасе из ПО - профилей или на деревянном каркасе (рис.22).

 Металлический каркас крепится к базовому потолку через упругую ленту. Деревянный каркас может крепиться к базовому потолку как непосредственно, так и с использованием прямых (П-образных) подвесов.

 ПО- профили или бруски каркаса устанавливаются с шагом 300 мм (для плит 600x600 мм) и 250 мм (для плит 500x500 мм) при помощи анкерных элементов с шагом 1000-1200 мм.

 Плиты крепятся к профилям или брускам шурупами, имеющими антикоррозийное покрытие.

 Возможна установка плит с применением раскладки двутаврового сечения (рис.22 в) или планок (рис.22 г), при этом они не должны относиться к горючим материалам. Крепление производится при помощи шурупов с шагом 250-300 мм.



ПОДВЕСНЫЕ ПОТОЛКИ

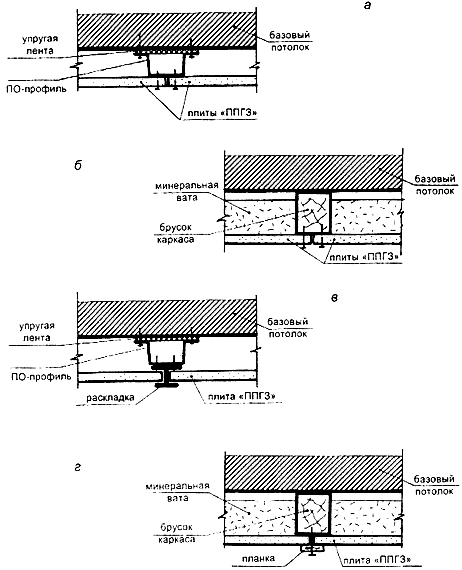

 Рис.22. Варианты подвесного потолка системы KNAUF:

а, в - на металлическом каркасе из ПО- профилей, б, г - на деревянном каркасе
