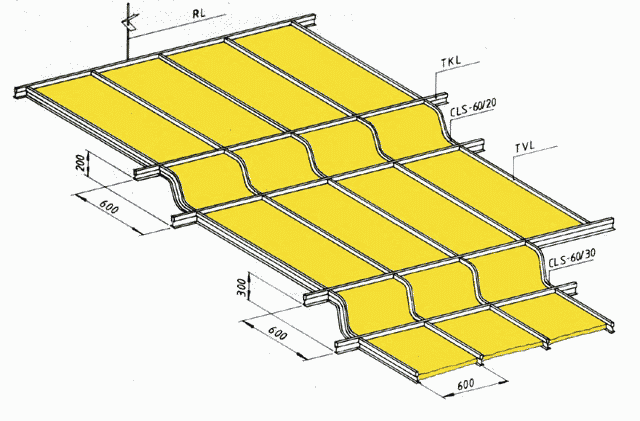

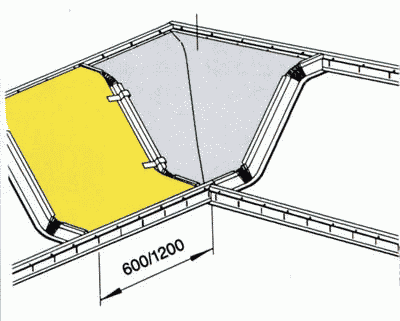

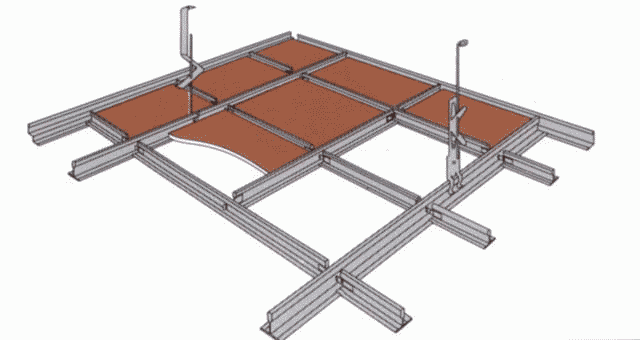

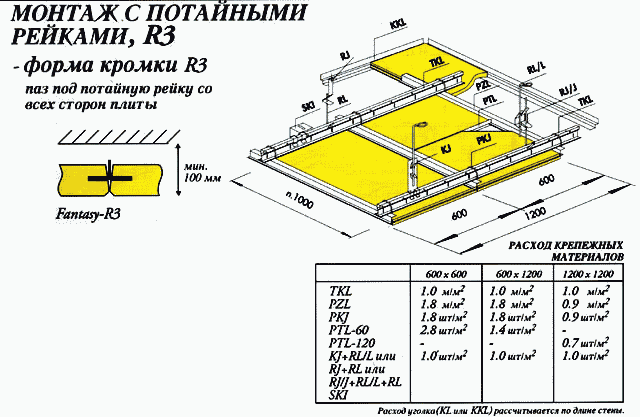

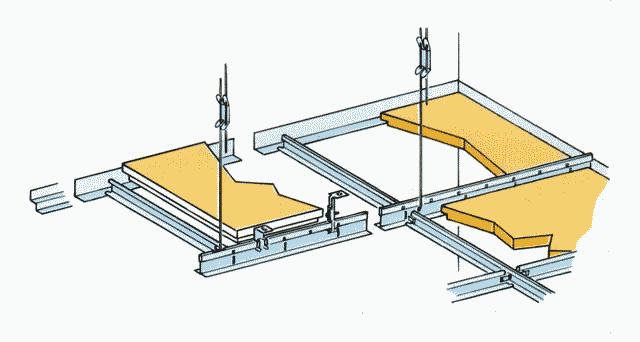

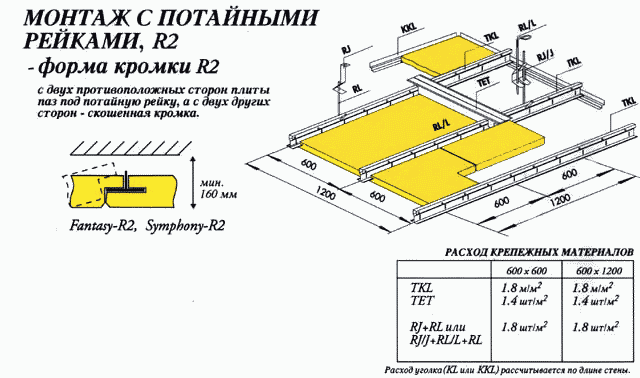

Ведущие позиции по их производству занимают фирмы Ecophon, ISOVER-AKUSTO, AHLSTROM и другие. Обычно используют стекловолокнистые плиты. Размер плит 600х100, 1200х600 и 1200х1200 мм, толщиной 15, 20 до 40 мм. На рисунках представлена система креплений AKUSTO в подвесных потолках (рисунок 1, рисунок 2, рисунок 3, рисунок 4, рисунок 5, рисунок 6) и состоит из несущих и промежуточных профилей, подвесов и пристенных профилей (галтелей).
рисунок 1
рисунок 2
рисунок 3
рисунок 4
рисунок 5
рисунок 6

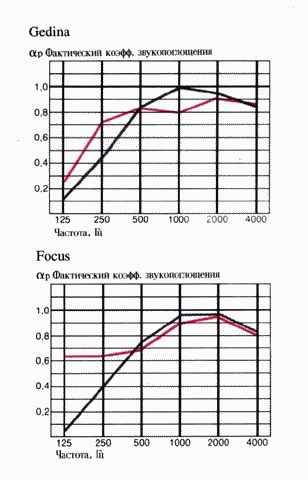

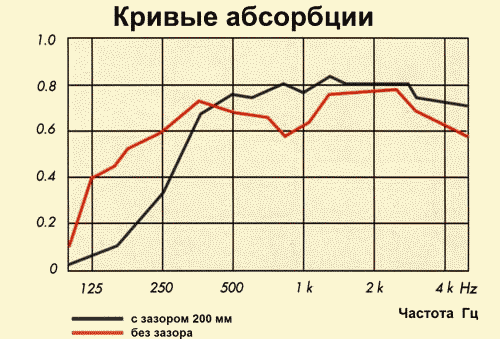

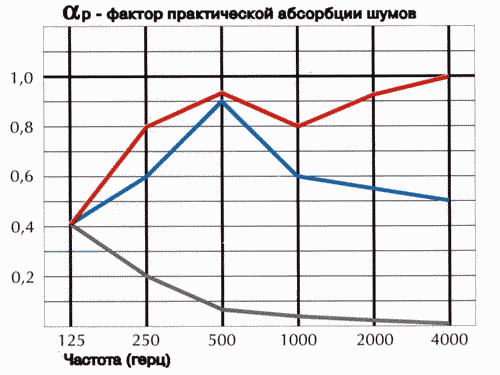

Подвесные потолки с использованием стекловолокнистых и минераловатных панелей (плит) отличаются высоким звукопоглощением. По данным фирмы ISOVER-AKUSTO стекловолокнистые акустические панели имеют высокий приведенный коэффициент звукопоглощения (при частоте 1000 Гц) на уровне 0,8-0,9. Зависимость коэффициента звукопоглощения (абсорбции) от частоты колебаний звука для различных видов продукции представлена на рисунках 7, 8 (по данным фирмы Ecophon), и рисунке 9 (по данным фирмы ISOVER-AKUSTO).
рисунок 7
рисунок 8
рисуное 9

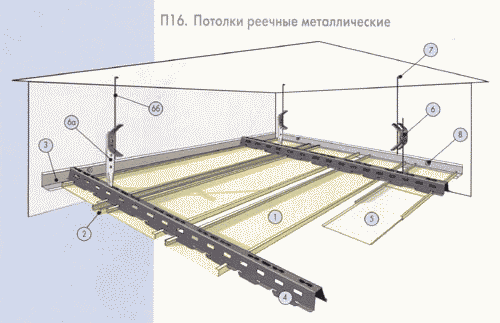

Согласно информации Тиги-Кнауф Маркетинг, подвесные потолки различного типа представлены - рисунок 10, рисунок 11, рисунок 12).

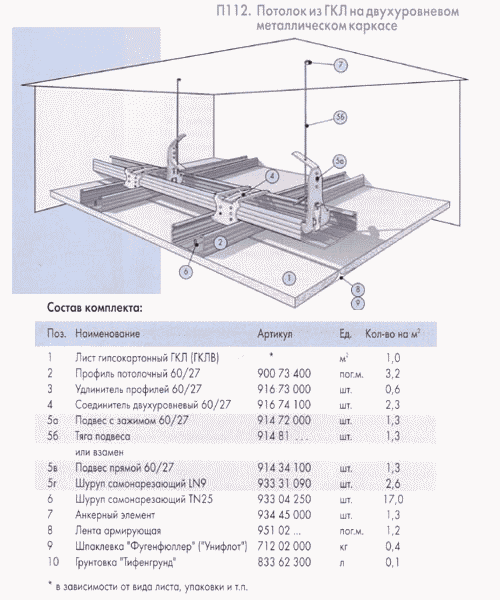

рисунок 10

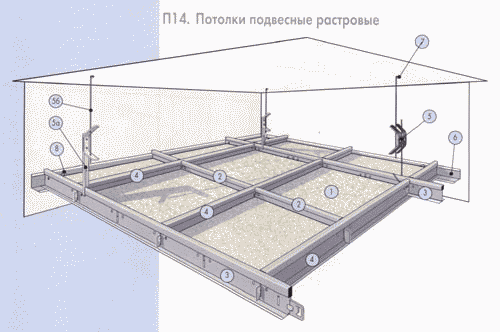

рисунок 11
рисунок 12
Несущие элементы потолков рассчитываются исходя из нагрузки от потолочных элементов порядка 8-10 кг/м . К основанию потолка с помощью дюбелей крепятся подвесы с профилями, образуя евромодули 600х600, 1200х600 мм. Акустические панели потолков укладываются двумя основными приемами:
- по Т-образным профилям;
- с помощью продольных пазов в потолочных панелях (стыкуются без щелей).
Обе системы не требуют клея, их демонтаж производится быстро и легко. Пространство между подвесным потолком и перекрытием следует вентилировать для исключения конденсации паров воды. Рекомендуется два метода очистки поверхности: влажный или сухой, в зависимости от вида используемых материалов.
Информация предоставлена Санкт-Петербургским Государственным архитектурно-строительным университетом
|
