Система архитектурных строительных профилей виднал прогресс

Серия СПА-ХХХ

ПРОФИЛИ ОБЛИЦОВОЧНЫЕ

Технический каталог

 Выпуск 1.0

1. Общая характеристика профилей облицовочных

 Изделия декоративно-облицовочные из алюминиевых сплавов (далее - изделия) применяются для наружной и внутренней защитно-декоративной отделки стеновых конструкций зданий, колонн, потолков и т.д.

 Современный дизайн и различная окраска изделий позволяет качественно улучшить интерьер помещений и фасады зданий.

 Конфигурация и основные размеры облицовок приведены в данном каталоге.

 Облицовки имеют сертификат соответствия N РОСС RU.CБ24.H00650 выданный Федеральным органом сертификации в строительстве (ФЦС) 26.11.2000 г.

 Облицовки изготавливаются по техническим условиям ТУ 5275-026-04001597-00. Код ОКП 52 7520.

 В качестве защитно-декоративного покрытия облицовок может применяться анодно-окисное покрытие с толщиной не менее 20 мкм. Или лакокрасочное покрытие с применением порошковых эмалей на основе полиэфирных смол. Цвет покрытия оговаривается при заказе.

 Максимальная длина облицовок профильных может быть 6 м.

 По согласованию с заводом-изготовителем возможно изготовление облицовок по размерам заказчика.

 По согласованию с заводом-изготовителем возможна комплектация профилей облицовочных крепежными и монтажными элементами.

 ОАО Завод Мосметаллоконструкция может изготовить облицовки профильные по вариантам заказчика.

 Поставщик оставляет за собой право вносить в каталог изменения, не ухудшающие характеристик системы профилей, без предварительного уведомления покупателя о вносимых изменениях либо согласования с покупателем вносимых изменений.



2. Таблица характеристик профилей облицовочных

Шифр профиля

Сечение

Масса 1 п/м/, кг

Периметр, мм

СПА-2029

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

0,359

164

СПА-2047-3

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

0,65

285

СПА-2166

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

0,508

237,7

СПА-2167-1

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

0,62

298

СПА-2229-1

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

0,364

159

СПА-2373-1

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

1,09

365

СПА-2496

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

0,265

144

СПА-2509-1

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

0,667

285

СПА-2611

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

0,583

273

СПА-2615

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

0,28

123

СПА-2728

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

0,896

322

СПА-2856

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

2,06

605

СПА-В-2927

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

1,35

506

СПА-В-2928

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

0,942

354

СПА-3111

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

1,21

411

СПА-3147-3

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

1,17

395

СПА-3272

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

0,832

299

СПА-3273

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

1,06

381

СПА-3274

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

2,07

618

СПА-3369

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

2,00

803

СПА-3372

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

1,438

432

СПА-3407

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

1,769

530

СПА-3408

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

1,796

538

СПА-3566

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

0,984

355

СПА-3567

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

1,192

432

СПА-3582

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

0,491

242

СПА-3583

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

0,203

132

СПА-3598

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

0,854

305

СПА-3599

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

1,469

439

СПА-3600

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

2,073

646

СПА-3601

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

1,721

513

СПА-3602

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

0,621

289

СПА-3603

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

0,553

208

СПА-3604

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

0,547

206

СПЛ-02-011

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

0,986

286

СПЛ-02-012

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

1,191

336

 3. Профили облицовочные

СПА-2029

 0,359 кг/п.м

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

СПА-2047-3

 0,65 кг/п.м

Ширина видимой поверхности профиля 100 мм

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

СПА-2166

 0,508 кг/п.м

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

СПА-2167-1

 0,62 кг/п.м

Ширина видимой поверхности профиля 100 мм

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

СПА-2229-1

 0,364 кг/п.м

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

СПА-2373-1

 1,09 кг/п.м

Ширина видимой поверхности профиля 138 мм

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

СПА-2496

 0,265 кг/п.м

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

СПА-2509-1

 0,667 кг/п.м

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

СПА-2611

 0,583 кг/п.м

Ширина видимой поверхности профиля 98 мм

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

СПА-2615

 0,28 кг/п.м

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

СПА-2728

 0,896 кг/п.м

Ширина видимой поверхности профиля 98 мм

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

СПА-2856

 2,06 кг/п.м

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

СПА-В-2927

 1,35 кг/п.м

Ширина видимой поверхности профиля 120 мм

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

СПА-В-2928

 0,942 кг/п.м

Ширина видимой поверхности профиля 80 мм

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

СПА-3111

 1,21 кг/п.м

Ширина видимой поверхности профиля 148 мм

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

СПА-3147-3

 1,17 кг/п.м

Ширина видимой поверхности профиля 150 мм

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

СПА-3272

 0,832 кг/п.м

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

СПА-3273

 1,06 кг/п.м

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

СПА-3274

 2,07 кг/п.м

Ширина видимой поверхности профиля 246 мм

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

СПА-3369

 2,00 кг/п.м

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

СПА-3372

 1,438 кг/п.м

 Длина дуги 152 мм

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

СПА-3407

 1,769 кг/п.м

 Ширина видимой поверхности профиля 203 мм

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

СПА-3408

 1,796 кг/п.м

 Ширина видимой поверхности профиля 203 мм

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

СПА-3566

 0,984 кг/п.м

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

СПА-3567

 1,192 кг/п.м

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

СПА-3582

 0,491 кг/п.м

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

СПА-3583

 0,203 кг/п.м

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

СПА-3598

 0,854 кг/п.м

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

СПА-3599

 1,469 кг/п.м

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

СПА-3600

 2,073 кг/п.м

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

СПА-3601

 1,721 кг/п.м

 Ширина видимой поверхности профиля 195 мм

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

СПА-3602

 0,621 кг/п.м

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

СПА-3603

 0,553 кг/п.м

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

СПА-3604

 0,547 кг/п.м

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

СПЛ-02-011

 0,986 кг/п.м

 Ширина видимой поверхности профиля 100 мм

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

СПЛ-02-012

 1,191 кг/п.м

 Ширина видимой поверхности профиля 125 мм

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

 4. Примеры монтажа профилей

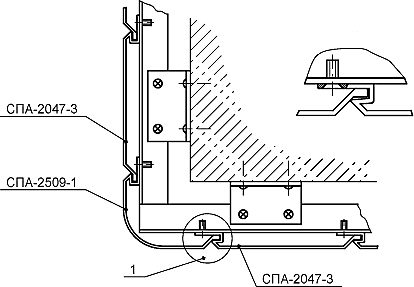

1

 (М 1:1)

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

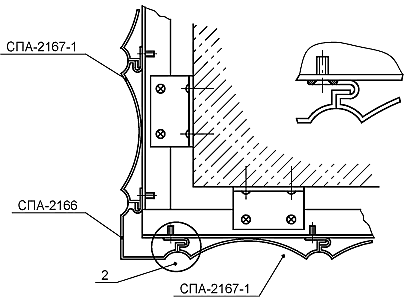

2

 (М 1:1)

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

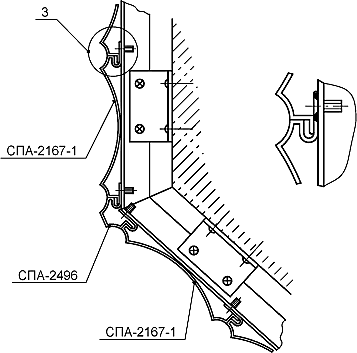

3

 (М 1:1)

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

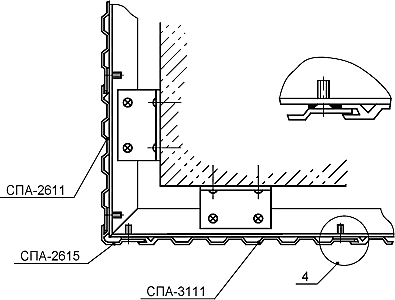

4

 (М 1:1)

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

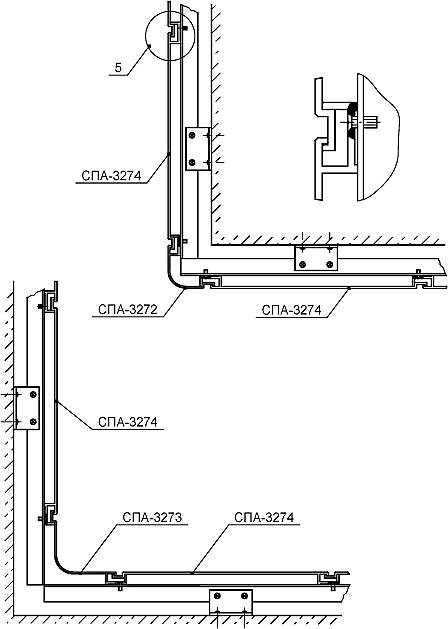

5

 (М 1:1)

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

6

 (М 1:1)

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

7

 (М 1:1)

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС

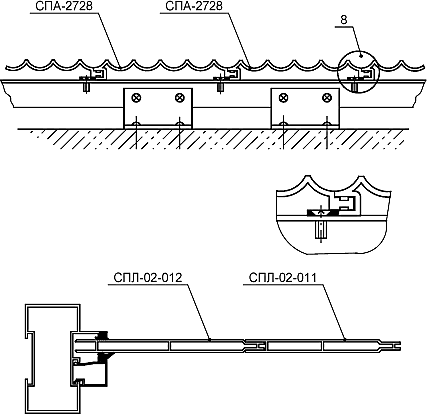

8

 (М 1:1)

Система архитектурных строительных профилей  ВИДНАЛ ПРОГРЕСС
