Технические характеристики экскаваторов

Марка, тип привода

Вместимость ковша, мТехнические характеристики экскаваторов

Мощность двигателя, кВт

Ходовое оборудование

Скорость передвижения, км/ч

Наибольшая глубина копания, м

Наибольшая высота выгрузки, м

Масса,т

Оптовая цена, тыс. руб.

ЭО-2621В Гидравлический

0,25

44

Трактор ЮМЗ-6А

19

3,5

2,5

5,7

7,1

ЭО-2624 Гидравлический

0,25

58,8

Трактор МТЗ-102

19

4

3

7,25

10,0

ЭО-3211 Д Механический

0,4

37

Гусеничный

1,15

5,02

5,6

12,7

11,2

ЭО-3322Е Гидравлический

0,5

59

Пневмоколесный

2,92... 19,5

4,4

4,9

12,45

21,4

ЭО-3323 Гидравлический

0,63

59

19,4

4,5

4,7

14

25,2

ЭО-3333 Гидравлический

0,63

59

19,2

4,5

4,7

14

26,0

ЭО-4112 Механический

0,65

60

Гусеничный

3,15

7,9

5,6

23,45

21,0

ЭО-4121Б Гидравлический

1,0

95,7

2,5

5,8

5

23,5

18,4

ЭО-4125 Гидравлический

1,0

95,6

Пневмоколесный

2,5

6,7

5,5

25

26,5

ЭО-4321 А Гидравлический

0,65

73,6

Гусеничный

2,5

6,7

5

20

28,7

ЭО-5123 Гидравлический

1,6

125

2,2

6,2

5,1

37

39,0

ЭО-5123 ХЛ Гидравлический

1,6

110

1,23

6,2

5,1

38,9

42,0

Э-2503 В Дизель-электрический

2,5

160

1,23

10

7

94

51,5

Э-2502 БХЛ-2 Дизель-электрический

2,5

220

1,23

10

7

94

70,6

ЭО-6122 А Гидравлический

2,5

2х75

1,5

10,7

5,3

56,2

57,2

  Экскаваторы выпускаются с набором сменного оборудования. Наибольшее распространение получили обратная и прямая лопата, погрузчик и грейфер (рис.1) Для повышения универсальности применения в разных группах каждый экскаватор имеет несколько сменных ковшей обратной лопаты, погрузчика и грейфера разной вместимости. Это позволяет более полно использовать силовую установку машины. Мощность силовой установки пневмоколесных экскаваторов должна быть еще выше на 25...30 % для обеспечения необходимых скоростей передвижения и повышения мобильности машины. Рабочее оборудование гидравлического экскаватора с наиболее распространенным ковшом обратная лопата состоит из стрелы, которая включает верхнюю и нижнюю шарнирно соединенные части, рукояти и ковша. Такой механизм позволяет совершать отдельные рабочие операции стрелой, рукоятью и ковшом, а также сочетать их в технологически требуемой последовательности. При этом реализуются значительные усилия копания, так как отбор грунта воспринимается не только массой рабочего оборудования, но и массой всей машины; улучшается управление ковшом. Рабочее оборудование шарнирно крепится к поворотной платформе.

  Технические характеристики экскаваторов

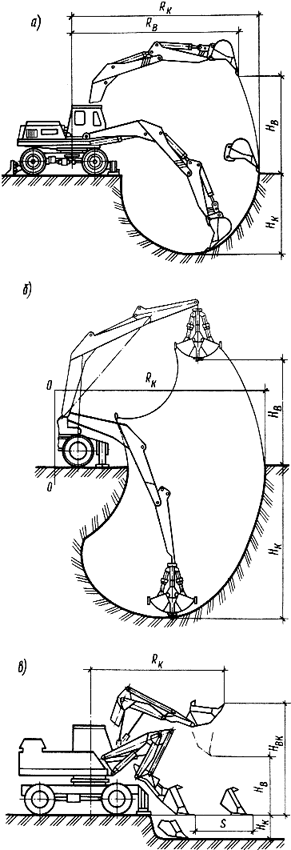

 Рис.1. Экскаваторы с жесткой подвеской рабочего органа:

а- обратная лопата; б- грейфер; в -прямая лопата; RТехнические характеристики экскаваторов- наибольший радиус копания; HТехнические характеристики экскаваторов- глубина копания; RТехнические характеристики экскаваторов- радиус выгрузки; HТехнические характеристики экскаваторов- высота выгрузки

  На поворотной платформе расположены также дизель, гидронасос с ограничителем расхода рабочей жидкости, механизм поворота и противовес. Принцип действия механизма поворота состоит в передаче вращения от гидромотора к планетарному редуктору, который увеличивает крутящий момент и уменьшает частоту вращения платформы. Поворотная платформа опирается на ходовое оборудование.

  Гидропривод ходового оборудования - пневмоколесного или гусеничного хода - состоит из гидромоторов, редукторов, тормозного устройства и ходовой рамы. Гидроцилиндры всех механизмов экскаватора в основном унифицированы и отличаются только ходом поршня.

  Экскаваторы с гибкой подвеской рабочего органаимеют механический или дизель-электрический привод (у мощных машин) и блочно-канатный механизм управления рабочим оборудованием. Строительные экскаваторы выпускаются с ковшом 0,4; 0,65; 1,0 и 2,5 мТехнические характеристики экскаваторов.

  Экскаватор состоит из поворотной платформы, на которой расположены двигатель, кабина и механизмы управления; главного редуктора с лебедками, фрикционами и тормозами и рабочего оборудования.

  Экскаваторы выпускают с рабочим оборудованием прямой, обратной лопаты, драглайна, крана и грейфера (рис.2). Основное отличие экскаваторов состоит в применении механической трансмиссии, которая включает главную лебедку подъема ковша, лебедку подъема стрелы, механизм реверса, фрикционные муфты сцепления, зубчатые и цепные передачи.

  В наборе оборудования механических экскаваторов следует выделить драглайн. Это рабочее оборудование отличается большим радиусом действия и глубиной копания. Оно состоит из стрелы (удлиненной решетчатой конструкции), тягового, подъемного и стрелового канатов, ковша с подвеской. Такая канатная система позволяет реализовать основное преимущество драглайна даже перед гидравлическими экскаваторами - возможность работать в глубоких выемках и планировать откосы с большими рабочими отметками. Технико-экономические показатели экскаваторов приведены в табл.2...5 и на рис.3, 4.

  Технические характеристики экскаваторов

 Рис.2. Экскаваторы с гибкой подвеской рабочего органа:

а- прямая лопата; б- обратная лопата; в- драглайн; г-грейфер; RТехнические характеристики экскаваторов, HТехнические характеристики экскаваторов-наибольший радиус и глубина копания; RТехнические характеристики экскаваторов, HТехнические характеристики экскаваторов- радиус и высота выгрузки

  Пути повышения производительности одноковшовых экскаваторов состоят в сокращении за счет рациональных технологических схем продолжительности цикла, правильном выборе и при необходимости своевременной замены рабочего оборудования. Важную роль играет правильный подбор экскаваторных комплектов. Рациональное соотношение вместимости ковша и грузоподъемности автосамосвалов сокращает время технологических перерывов на замену транспортных средств при работе экскаватора с погрузкой грунта.

  Формирование комплектов машин заключается в выборе в соответствии с технологическими схемами моделей и количества комплектующих машин, обеспечивающих по своим параметрам наиболее эффективное выполнение заданного на объекте объема работ. Этому требованию наиболее полно соответствует критерий - минимальный размер приведенных удельных затрат на 1 мТехнические характеристики экскаваторов конечной продукции.

  Технические характеристики экскаваторов

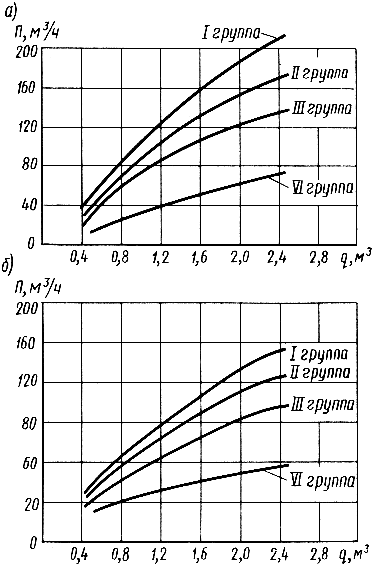

 Рис.3. Эксплуатационная среднечасовая производительность экскаваторов с различной вместимостью ковша в грунтах 1 - II групп при выгрузке:

а- в отвал; б - в транспортные средства

 Технические характеристики экскаваторов

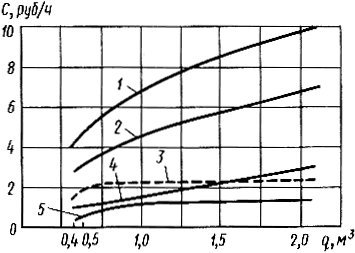

 Рис.4. Себестоимость машино-часа экскаваторов с различной вместимостью ковша:

1- всего; 2- эксплуатационные затраты; 3- заработная плата; 4- годовые затраты; 5 - единовременные затраты

 Таблица 2

 Производительность экскаваторов при разработке с поверхности в автосамосвалы

Вместимость ковша экскаватора, мТехнические характеристики экскаваторов

Производительность, мТехнические характеристики экскаваторов/ч, при группе грунтов

I

II

III

IV

0,4

27,5

21,6

15,8

-

0,5

34,4

28,8

22,3

10,4

0,65

53,8

43,9

33,9

16,6

1

74,6

61,7

48,3

23,8

1,25 (1,5)

107,9

84,0

70,4

35,2

1,6

138,5

115,5

91,7

45,1

2,5

172,7

143,7

113,0

56,2

  Таблица 3

 Производительность экскаваторов-драглайнов при разработке выемок

Вместимость ковша экскаватора, мТехнические характеристики экскаваторов

Производительность, мТехнические характеристики экскаваторов/ч, при группе грунта

I

II

III

IV

0,5

37,0

27,4

22,4

16,8

1

70,4

59,2

47,8

35,2

  Таблица 4

 Производительность экскаватора при разработке грунта в отвал

Вместимость ковша экскаватора, мТехнические характеристики экскаваторов

Производительность, мТехнические характеристики экскаваторов/ч, при группе грунта

I

II

III

IV

0,4

34,4

27,0

19,6

13,1

0,5

45,9

33,7

27,0

21,7

0,65

67,6

56,2

44,8

27,9

1

87,7

72,5

58,8

42,7

1,25(1,5)

135,5

108,1

88,5

53,5

1,6...2

158,5

129,9

103,8

70,9

2,5

212,3

173,0

137,4

13,1

  Таблица 5

 Экономические показатели эксплуатации экскаваторов

Затраты

Экскаваторы, вместимость ковша, мТехнические характеристики экскаваторов

0,4

0,5

0,65

1,0

1,25 (1,5)

1,6

2,5

Единовременные Е, руб/(маш-ч)

0,5

0,4

0,71

1,2

1,2

0,13

0,13

Годовые Г, руб/(маш-ч)

0,92

1,08

0,9

1,48

1,42

2,77

2,62

Эксплуатационные Э, руб/(маш-ч)

2,58

3,18

3,73

4,76

4,76

5,45

7,18

Себестоимость С, руб/(в том числе зарплата, руб/ч)

4/1,13

4,66/1,91

5,34/2,04

6,94/2,27

7,4/2,27

8,35/2,14

9,93/2,14

Инвентарно - расчетная стоимость К, руб

11984

20865

22470

28355

24500

45700

55105

Удельные ЗТехнические характеристики экскаваторов, руб/ч

4,75

5,68

6,44

8,32

8,60

10,48

12,36

Удельные приведенные, руб/мТехнические характеристики экскаваторов

0,22

0,20

0,15

0,13

0,10

0,09

0,08

Примечание. Показатели рассчитаны для условий работы экскаваторов в грунтах II группы.

  В зарубежном, как и в отечественном, экскаваторостроении большинство моделей гидравлических экскаваторов имеют шарнирно-сочлененное рабочее оборудование обратной лопаты, состоящее из моноблочной либо составной стрелы с комплектом сменных рукоятей и ковшей. В набор сменного рабочего оборудования экскаватора включают как моноблочную, так и составную стрелы. Применяют и конструкции шарнирно-сочлененного рабочего оборудования, позволяющие с помощью дополнительных гидромеханизмов изменять геометрические параметры.

  Ряд моделей гидравлических экскаваторов имеет телескопическое рабочее оборудование, обеспечивающее выполнение не только землеройных, но и планировочных работ.

  Совершенствование технологических возможностей гидравлических экскаваторов направлено на увеличение углов поворота стрелы, рукоятки и ковша, внедрение приборов и систем контроля за его положением, а также к снижению времени на замену рабочих органов. Емкости сменных ковшей выбирают исходя из объемной массы разрабатываемого грунта и грузовой характеристики экскаватора.

  Для повышения надежности и долговечности рабочего оборудования используют стали повышенной прочности для изготовления стрелы и рукояти, износостойкие стали для ковша. Установка литых элементов, вваренных в металлоконструкции в местах наибольших нагрузок, применение закаленных хромированных деталей в кинематических парах в сочетании с их уплотнением позволяют значительно .повысить срок службы рабочего оборудования и упростить его техническое обслуживание.

  Пример.Расчет области эффективного применения экскаваторных комплектов в зависимости от объема работ на объекте. Исходные данные: грунт - суглинок; дальность транспортирования грунта - 2 км; дальность перебазировки с объекта на объект - 200 км; район строительства - центральный.

   Состав комплектов: экскаватор 0,5 мТехнические характеристики экскаваторов, бульдозер класса тяги 6, автогрейдер, автосамосвалы грузоподъемностью 7 т - 4 шт.; экскаватор 1,0 мТехнические характеристики экскаваторов, бульдозер класса тяги 10, автогрейдер, автосамосвалы грузоподъемностью 12 т - 5 шт., экскаватор 1,6 мТехнические характеристики экскаваторов, бульдозер класса тяги 15, автогрейдер, автосамосвалы грузоподъемностью 12 т - 6 шт.

  Состав работ: разработка грунта, перевозка грунта, ремонт и содержание дорог, работа на отвале.

  Технические характеристики экскаваторов

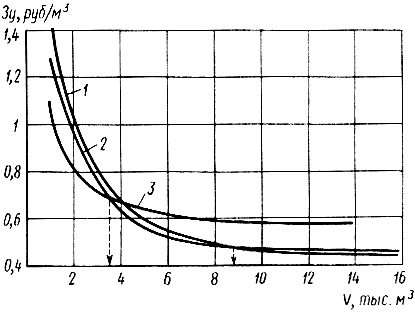

 Рис.5. Область эффективного применения экскаваторных комплектов с ковшом вместимостью:

1- 1,6 мТехнические характеристики экскаваторов; 2 -1,0 мТехнические характеристики экскаваторов; 3- 0,5 мТехнические характеристики экскаваторов

 Область эффективного применения экскаваторов приведена на рис.5. При объеме работ на объекте до 3,5 тыс. мТехнические характеристики экскаваторов эффективен экскаватор с ковшом 0,5 мТехнические характеристики экскаваторов, при объеме работ 3,5... 9 тыс. мТехнические характеристики экскаваторов - экскаватор с ковшом 1 мТехнические характеристики экскаваторов, при объеме работ свыше 9 тыс. м(3) целесообразно применять экскаватор с ковшом 1,6 мТехнические характеристики экскаваторов.
