Справочник рабочего

1. КАРЬЕРНЫЕ ЭКСКАВАТОРЫ ГП КРАСТЯЖМАШ

  Таблица 1.1



Структура экскаваторного парка на 01.01.1990 г.

Модель

Количество

Доля, %

ЭКГ-5А

 ЭКГ-4,6Б

 ЭКГ-4,6А

 ЭКГ-4,6

 ЭКГ-4

752

49

ЭКГ-8И

 (ЭКГ-4И,

 ЭКГ-4у,

 ЭКГ-6,3ус)

608

39,6

ЭКГ-10

 (ЭКГ-5у,

 ЭКГ-8ус)

4

0,3

ЭКГ-12,5

 (ЭКГ-6,3у,

 ЭКГ-10ус)

86

5,3

ЭКГ-15

 (ЭКГ-8у,

 ЭКГ-12ус,

 ЭКГ-20)

8

0,6

ЭКГ-20

 ЭКГ-20А

17

1,2

ЭВГ-35.65

 ЭВГ-35.65М

4

0,3

Импортные

 РН-2300

 201М

 204М

36

2,4

Прочие

19

1,3

Всего

1534

100

  ГП Крастяжмаш пока не имеет своей конструкции карьерного экскаватора, а занимается тиражированием ижорской модели ЭКГ-15 (ранее ЭКГ-12,5).

  С 1991 г. ГП Крастяжмаш выпускает карьерные экскаваторы ЭКГ-15 (базовая модель) с удлиненным рабочим оборудованием и модификации ЭКГ-8у, ЭКГ-12ус и ЭКГ-17 (табл.1.2, рис.1.1).

  Таблица 1.2



Технические характеристики карьерных экскаваторов ГП Крастяжмаш (см. рис.1.1)



Показатели

ЭКГ-12,5 модель, снятая с производства

Базовая модель

Модификации по типу

ЭКГ-15

ЭКГ-8у

ЭКГ-12ус

ЭКГ-17

Вместимость ковша, мСправочник рабочего

12,5

15

8

12

17

Продолжительность цикла, с

28

28

35

32

28

Среднее удельное давление на грунт, кПА

196

210

210

210

210

Преодолеваемый уклон при передвижении, градус, не более

12

12

12

12

12

Поперечный и продольный уклоны рабочей площадки, градус, не более

3

3

3

3

3

Скорость передвижения, км/ч

0,43

0,43

0,43

0,43

0,43

Мощность электродвигателей, шт.Справочник рабочегокВт:

синхронных

1250

1250

1250

1250

1250

подъема

2х500

2х500

2х500

2х500

2х500

напора

1х200

1х200

1х200

1х200

1х200

поворота

3х150

3х150

3х150

3х150

3х150

передвижения

2х90

2х90

2х90

2х90

2х90

Мощность трансформатора собственных нужд, кВ·А

250

250

250

250

250

Напряжение питающей сети, кВ

6

6

6

6

6

Частота, Гц

50

50

50

50

50

Рабочая масса, т

658

674

700

683

672

В том числе масса противовеса, т

20

36

65

55

36

Температурный диапазон работы, °С

-40...+45

-40...+45

-40...+45

-40...+45

-40...+45

Рабочие параметры (максимальные), м:

Справочник рабочего- длина стрелы

18

18

33

25,5

18

Справочник рабочего- длина рукояти

13,58

13,1

22

17,7

13,1

Справочник рабочего- наибольший радиус копания

22,5

22,6

34,7

28,6

22,6

Справочник рабочего- наибольшая высота копания

15,1

15,6

28,7

22,6

15,6

Справочник рабочего- наибольший радиус разгрузки

19,9

20

32,5

26,8

20

Справочник рабочего- наибольшая высота разгрузки

10

10

26

16,4

10

Справочник рабочего- радиус разгрузки при наибольшей высоте

19,5

22,6

32,8

27,5

22,6

Справочник рабочего- высота разгрузки при наибольшем радиусе

7,6

7,8

11,7

9,8

7,8

Справочник рабочего- наибольший радиус копания на уровне стояния

14,8

15,6

21

18

15,6

Справочник рабочего- наименьший радиус копания на уровне стояния

10,1

10,1

10,1

10,1

10,1

Справочник рабочего- габариты стрелы

16,02

16,02

27

20,7

16,02

Справочник рабочего- высота экскаватора

18,5

18,5

31

24

18,5

 Справочник рабочего

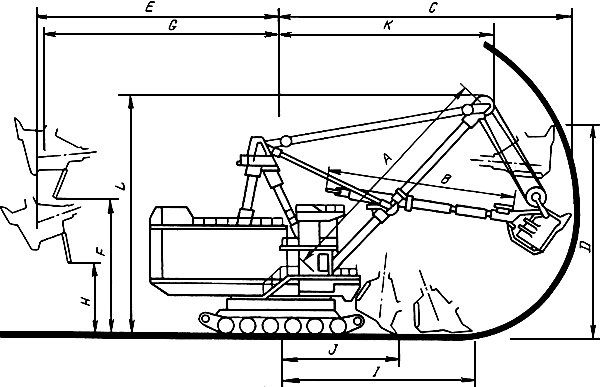

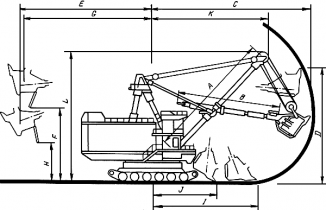

Рис.1.1. Параметры карьерных экскаваторов производства ГП Крастяжмаш

  2. КАРЬЕРНЫЕ ЭКСКАВАТОРЫ АО УРАЛМАШ



2.1. ОБЩИЕ СВЕДЕНИЯ

 АО Уралмаш выпускает две модели карьерных гусеничных экскаваторов - ЭКГ-5А и ЭКГ-20А. Экскаватор ЭКГ-5А выпускается серийно, а ЭКГ-20А - как изделие индивидуального производства по специальному заказу потребителей.

  Характерными конструктивными особенностями карьерных экскаваторов АО Уралмаш являются реечный напор с двухбалочной рукоятью, бесполиспастный подъем ковша, малоопорный гусеничный ход. Экскаватор ЭКГ-20А, кроме того, является пока единственной отечественной моделью, в которой питание электродвигателей основных механизмов осуществлено по системе ТП-Д (тиристорный преобразователь - двигатель). В остальных отечественных карьерных экскаваторах предусмотрена система Г-Д (генератор-двигатель).

  Экскаваторы ЭКГ-5А и ЭКГ-20А, укомплектованные основными ковшами вместимостью соответственно 5,2 и 20 мСправочник рабочего, рассчитаны на экскавацию пород с объемной массой не более 1,8 т/мСправочник рабочего в разрыхленном состоянии. Допускается кратковременная экскавация пород с объемной массой до 2 т/мСправочник рабочего, но при длительной экскавации таких пород необходимо увеличить на 5% массу закладного противовеса. Легкие породы с объемной массой в разрыхленном состоянии до 1,5 т/мСправочник рабочего могут экскавироваться ковшами увеличенной вместимости, а особенно тяжелые породы (до 3 т/мСправочник рабочего) - ковшами уменьшенной вместимости.

  В любом случае породы I и II категорий (классификация по ЕНВ) могут разрабатываться в целике, без предварительного рыхления, породы III и более высоких категорий - с предварительным рыхлением.

  Карьерные экскаваторы ЭКГ-5А и ЭКГ-20А можно условно разделить на три крупных узла:

  рабочее оборудование, включающее в себя ковш, рукоять, стрелу с напорным механизмом и подвеской, лебедку открывания днища ковша;

  поворотная платформа с механизмами, в состав которой входят соответственно поворотная платформа с установленным на ней оборудованием, кузов, кабина машиниста;

  ходовая тележка, включающая в себя нижнюю и гусеничные рамы, опорно-поворотное устройство, ходовой механизм, гусеничные ленты.

  Экскаватор ЭКГ-20А, кроме того, комплектуется приводным кабельным барабаном, устанавливаемым на ходовой тележке.

  Рабочие и габаритные размеры экскаваторов показаны на рис.2.1 и в табл.2.1.

 Справочник рабочего

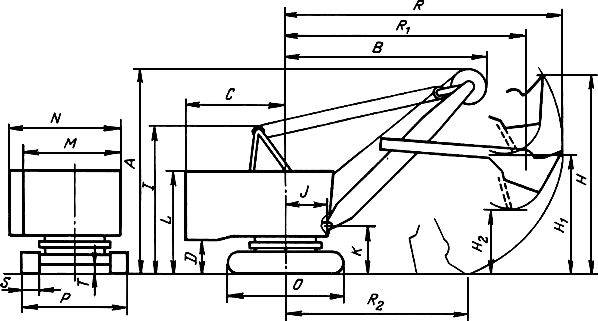

Рис.2.1. Рабочие и габаритные размеры экскаватора ЭКГ-5А

  Таблица 2.1



Рабочие и габаритные размеры экскаваторов ЭКГ-5А и ЭКГ-20А

Параметры и размеры

Обозначения (см. рис.2.1)

ЭКГ-5А

ЭКГ-20А

Угол наклона стрелы, градус

-

45

45

Длина стрелы, м

-

10,5

17 (18)

Радиус копания, м, не более

Справочник рабочего

14,5

23,4

Высота копания, м, не более

Справочник рабочего

10,3

17

Высота разгрузки, м, не более

Справочник рабочего

12,65

20,9

Высота разгрузки (днище открыто), м, не более

Справочник рабочего

6,7

11,5

Радиус копания на уровне стояния, м

Справочник рабочего

9,04

15,2

Высота разгрузки при наибольшем радиусе (днище открыто), м

Справочник рабочего

5,1

8,5

Высота по блокам стрелы, м

Справочник рабочего

10,92

19,5

Радиус по блокам стрелы, м

Справочник рабочего

10,68

16,82

Радиус хвостовой части, м

Справочник рабочего

5,25

9,7

Клиренс по поворотной раме, м

1,85

3

Высота по стойке, м

Справочник рабочего

8,16

12,6

Расстояние от оси вращения до оси пяты стрелы, м

Справочник рабочего

2,25

3,3

Высота оси пяты стрелы, м

Справочник рабочего

2,54

5,15

Высота по надстройке кузова, м

Справочник рабочего

5,47

10,42

Ширина кузова (без площадок), м

Справочник рабочего

5

10

Ширина кузова (с площадками, кабиной), м

Справочник рабочего

5,26

11,26

Длина гусеничного хода, м

Справочник рабочего

6

11

Ширина гусеничного хода, м

Справочник рабочего

5,25/5,45

9,6

Ширина гусеничной ленты, м

Справочник рабочего

900/1100

1800

Клиренс по нижней раме, мм

Справочник рабочего

360

700

Высота положения уровня глаз машиниста

-

4,2

8,5

  2.2. ЭКСКАВАТОР ЭКГ-5А

 Требования к экскаватору ЭКГ-5А изложены в технических условиях ТУ 24-1-3011-78 с учетом введенных в 1979-1990 гг. изменений.

  Техническая характеристика экскаватора ЭКГ-5А

Вместимость, мСправочник рабочего:

ковша

3,2-6,3

основного ковша

5,2

Усилие на подвеске ковша, кН, не более

490

Напорное усилие, кН, не более

200,9

Расчетная продолжительность цикла при работе в отвал с поворотом на 90° и высоте копания, равной высоте оси напорного вала, с

23

Скорость передвижения по подготовленной трассе, км/ч

0,55

Среднее удельное давление на грунт при передвижении, кПа, при ширине гусеничных лент, мм:

900

205

1100

162

Номинальная мощность:

сетевого двигателя, кВт

250

трансформатора собственных нужд, кВ·А

40

Масса, т:

конструктивная (без противовеса)

154

засыпного противовеса

40

 2.3. ЭКСКАВАТОР ЭКГ-20А

 За период 1979-1985 гг. АО Уралмаш по заказу угольной промышленности выпущена партия (15 шт.) новых мощных карьерных гусеничных экскаваторов ЭКГ-20 с ковшом вместимостью 20 мСправочник рабочего. В процессе эксплуатации этих машин в суровых условиях Якутии первоначальная конструкция экскаватора подверглась модернизации, в результате которой появилась модель ЭКГ-20А. Необходимо отметить, что экскаваторы ЭКГ-20 и ЭКГ-20А предназначались для эксплуатации в условиях холодного климата с нижним значением рабочей температуры воздуха -50 °С. Это потребовало принятия ряда особых решений при конструировании и разработке технологии изготовления. Потребовалось применение высоколегированных сталей там, где раньше использовались малолегированные и даже углеродистые стали (табл.2.2). Потребовалось ужесточение - увеличение натяга прессовых посадок. Введена промежуточная термическая обработка ответственных деталей - закалка после черновой механической обработки. Все масляные емкости необходимо было оборудовать электрическими подогревателями, а в кузове предусмотреть мощные электрокалориферы.

  Таблица 2.2



Перечень марок сталей, применяемых для изготовления основных деталей экскаватора ЭКГ-20А



Марка стали (по видам заготовок)

Наименование основных деталей

Стали для фасонных отливок:

14Х2ГМРЛ

Плита и петли днища ковша

20ХГСФЛ

Ввариваемые отливки корпуса стрелы, поворотной, нижней и гусеничных рам

35ХНЛ

Блоки канатные

35ХН2МЛ

Ведущие колеса гусеничного хода

110Г13Л

Зубья, передняя стенка и коромысло ковша, гусеничные звенья

Стали конструкционные легированные для поковок:

10ХСНД

Ввариваемые поковки корпуса стрелы, поворотной, нижней и гусеничных рам

20Х2Н4А

Шестерни и вал-шестерни напорного, подъемного, поворотного и ходового механизмов

27Х2Н2М1Ф

Опорные и натяжные колеса гусеничного хода, кольцевые рельсы роликового круга

30ХН2МА

Обод сварного зубчатого колеса напорного механизма

30ХН3М2ФА

Вал-шестерни бортовых редукторов

34ХН3М

Валы, оси, зубчатые колеса напорного механизма, рейки рукояти, зубчатый венец

34ХН3М

Зубчатые колеса моторной передачи подъемной лебедки

35ХН1М2ФА

Зубчатый венец подъемного барабана, зубчатые колеса поворотного механизма, ведущие зубчатые колеса бортовых редукторов

38Х2Н3М

Кремальерные шестерни, поворотные вал-шестерни, зубчатые колеса бортовых редукторов

Листовой прокат

10ХСНД

Поворотная, нижняя и гусеничные рамы

12ГН2МФАЮ

Корпуса рукояти и стрелы, задняя стенка ковша, корпус седлового подшипника

  Техническая характеристика экскаватора ЭКГ-20А

Вместимость ковша, мСправочник рабочего

16-25

Вместимость основного ковша, мСправочник рабочего

20

Наибольшее усилие, кН:

на подвеске ковша

1764

напорное

735

Расчетная продолжительность цикла при работе в транспорт с поворотом на 90° и высоте копания, равной 2/3 высоты напорного вала, с

28

Скорость передвижения по подготовленной трассе, км/ч

0,88

Среднее удельное давление при передвижении, кПа

320

Номинальная мощность, кВ·А:

главного трансформатора

2250

трансформатора собственных нужд

400

Масса, т:

конструктивная (без противовеса)

900

закладная противовеса

185

 Если экскаваторы ЭКГ-5А, которых выпущено свыше 4 тыс. шт., получили широкое распространение в горнодобывающей промышленности и строительстве, то экскаваторы ЭКГ-20А, изготовляются по отдельным заказам как изделия индивидуального производства и эксплуатируются пока только на трех угольных разрезах Якутии и Кузбасса. Поэтому описание устройства этого экскаватора проводится несколько подробнее.

  Экскаватор ЭКГ-20А состоит из четырех укрупненных составных частей: рабочее оборудование, поворотная платформа с механизмами, ходовая тележка, кабельный барабан. Описание тормозных устройств и электрооборудования выделено ввиду особой ответственности и специфичности.

  3. КАРЬЕРНЫЕ ЭКСКАВАТОРЫ АО ИЖОРСКИЕ ЗАВОДЫ*

_______________

 * Написано совместно с А.И.Сапожниковым.

 3.1. ОБЩИЕ СВЕДЕНИЯ

 АО Ижорские заводы выпускает две базовые модели карьерных гусеничных экскаваторов - ЭКГ-10 и ЭКГ-15 - взамен устаревших соответственно ЭКГ-8 и ЭКГ-12,5. В табл.3.1 представлены технические характеристики экскаваторов, как снятых с производства, нового исполнения и проектируемых моделей.

  Таблица 3.1



Технические характеристики карьерных экскаваторов АО Ижорские заводы

Показатели

Модели, снятые с производства

Модели нового поколения

ЭКГ-8и

ЭКГ-6,3ус

ЭКГ-4у

ЭКГ-10

ЭКГ-8ус

ЭКГ-5у

Вместимость ковша, мСправочник рабочего

8

6,3

4

10

8

5

Усилие на подвеске ковша, кН

815

714

408

910

780

490

Усилие напора, кН

390

362

264

490

490

312

Продолжительность цикла, с

26

28

30

26

28

30

Среднее удельное давление на грунт, кПа

204

206

196

226

230

225

Преодолеваемый уклон при передвижении, градус, не более

12

12

12

12

12

12

Поперечный и продольный уклоны рабочей площадки, градус, не более

3

3

3

3

3

3

Скорость передвижения, км/ч



0,42

0,42

0,42

0,5

0,5

0,5

Мощность электродвигателей, шт.Справочник рабочегокВт:

синхронных

630

630

630

630

630

630

подъемных

2х190

2х190

2х190

2х270

2х270

2х270

напорных

1x100

1x100

1х100

2х62,5

1х62,5

2х62,5

поворотных

2х100

2х100

2х100

2х120

2х120

2х120

передвижение

2х54

2х54

2х54

2х54

2х54

2х54

Мощность трансформатора собственных нужд, кВ·А

160

160

160

160

160

160

Напряжение питающей сети, кВ

6

6

6

6

6

6

Частота, Гц

50

50

50

50

50

50

Установленный режим до первого капитального ремонта, машино-ч

17500

17500

17500

26250

26250

26250

Теоретическая производительность, мСправочник рабочего

1107

810

480

1380

1030

610

Рабочая масса, т

368

380

362

395

405

386

В том числе масса противовеса, т

35

40

30

45

45-50

40

Температурный диапазон работы, °С

-40...+45

-40...+45

-40...+45

-40...+45

-40...+45

-40...+45

  Продолжение табл.3.1



Показатели

Модели нового поколения

Проектируемые модели

ЭКГ-15

ЭКГ-12ус

ЭКГ-8у

ЭКГ-20и

ЭКГ-16ус

ЭКГ-10М

ЭКГ-10уу

Вместимость ковша, мСправочник рабочего

15

12

8

20

16

11,2

10

Усилие на подвеске ковша, кН

1470

1178

780

1570

1570

1000

1200

Усилие напора, кН

628

588

585

785

735

490

600

Продолжительность цикла, с

28

32

35

30

32

26

40

Среднее удельное давление на грунт, кПа

206

210

217,6

210

219,6

220

220

Преодолеваемый уклон при передвижении, градус, не более

12

12

12

12

12

12

12

Поперечный и продольный уклоны рабочей площадки, градус, не более

3

3

3

3

3

3

3

Скорость передвижения, км/ч

0,43

0,43

0,43

0,43

0,43

0,43

0,43

Мощность электродвигателей, шт.Справочник рабочегокВт:

синхронных

1250

1250

1250

1250

1250

630

1250

подъемных

2х500

2х500

2х500

2х500

2х500

2х270

2х500

напорных

1х200

1х200

1х200

1х200

2х150

2х62,5

2х150

поворотных

3х150

3х150

3х150

3х150

3х150

2х150

3х150

передвижение

2х90

2х90

2х90

2х90

2х90

2х54

3х90

Мощность трансформатора собственных нужд, кВ·А

250

250

250

250

250

160

250

Напряжение питающей сети, кВ

6

6

6

6

6

6

6

Частота, Гц

50

50

50

50

50

50

50

Установленный режим до первого капитального ремонта, машино-ч

27000

27000

27000

27000

27000

27000

27000

Теоретическая производительность, мСправочник рабочего

1920

1350

820

2570

1800

1550

900

Рабочая масса, т

672

685

702

687

710

400

710

В том числе масса противовеса, т

36

55

65

55

70

50

70

Температурный диапазон работы, °С

-40...+45

-40...+45

-40...+45

-40...+45

-40...+45

-40...+40

-40...+40

  Характерными конструктивными особенностями карьерных экскаваторов АО Ижорские заводы являются канатный напор с трубчатой рукоятью, использование планетарных редукторов на основных механизмах, малоопорный гусеничный ход.

  Экскаваторы ЭКГ-10 и ЭКГ-15 предназначены для разработки и погрузки в транспортные средства полезных ископаемых или пород вскрыши на открытых горных работах в черной и цветной металлургии, угольной промышленности, промышленности строительных материалов, а также для выполнения больших объемов земляных работ в промышленном строительстве.

  Экскаваторы с удлиненным рабочим оборудованием на базе экскаваторов ЭКГ-10 и ЭКГ-15 предназначены для отработки высоких уступов. Экскаваторы ЭКГ-8ус и ЭКГ-12ус производят погрузку породы в транспортные средства, находящиеся на уровне стояния экскаватора. Удлиненное рабочее оборудование экскаваторов ЭКГ-5у и ЭКГ-8у позволяет грузить породу в транспортные средства, расположенные на вышележащем горизонте.

  Экскаваторы могут быть использованы также для размещения пород вскрыши в отвалы.

  Экскаваторы ЭКГ-10 и ЭКГ-15 укомплектованы основными ковшами вместимостью соответственно 10 и 15 мСправочник рабочего и рассчитаны на экскавацию пород IV категории с объемной массой в целике не более 2,7 т/мСправочник рабочего.

  Сменные ковши к экскаватору ЭКГ-10 предназначены: вместимостью 8 мСправочник рабочего для пород V категории плотностью 3,4 т/мСправочник рабочего; вместимостью 12,5 мСправочник рабочего для пород I-III категорий плотностью не более 1,8 т/мСправочник рабочего, вместимостью 16 мСправочник рабочего для разрыхленного угля.

  Сменные ковши к экскаватору ЭКГ-8ус вместимостью 12,5 мСправочник рабочего и к экскаватору ЭКГ-5ус вместимостью 8 мСправочник рабочего предназначены для разрыхленного угля.

  Расчетная продолжительность рабочего цикла определена при разработке горных пород не выше IV категории, угле поворота поворотной платформы, равном 90°, выгрузке в отвал и высоте копания не выше напорной оси. Действительное время цикла зависит от качества забоя, квалификации машиниста, атмосферно-климатических условий и т.п.

  Масса противовеса выбирается в зависимости от вместимости ковша и плотности разрабатываемой породы.

  Условия работы экскаваторов:

  температура окружающего воздуха от -40 до +45 °С для экскаваторов исполнения УI, от -60° до +45° для экскаваторов исполнения ХЛI и от -1 до +50 °С для экскаваторов исполнения TI;

  окружающая среда не должна быть взрывоопасной;

  высота над уровнем моря - не более 1000 м;

  разработка пород III, IV и V категорий крепости должна производиться с рыхлением взрывом, обеспечивающим свободное размещение кусков породы в ковше.

  Экскаваторы АО Ижорские заводы состоят из рабочего оборудования, поворотной платформы с установленными на ней механизмами, нижней рамы с ходовыми тележками.

  Механизмы на поворотной платформе, за исключением напорной лебедки, закрыты кузовом. Съемные секции крыши кузова обеспечивают доступ ко всем механизмам при проведении ремонтных работ с использованием грузоподъемных средств. Установленная на площадке двуногой стойки вспомогательная лебедка предназначена для механизации работ при ремонтах и замене быстроизнашивающихся деталей и канатов.

  Для монтажа и демонтажа двигателей механизма поворота при обслуживании и ремонте в процессе эксплуатации на двуногой стойке установлена электрическая таль.

  В передней части платформы, справа, расположена кабина машиниста с органами управления экскаватором, контрольной аппаратурой и кондиционером.

  Поворотная платформа, рабочее оборудование (ковш, стрела, рукоять), нижняя рама, ходовые тележки представляют собой сварные металлические конструкции из проката и стальных отливок.

  Основные механизмы экскаватора (подъема, поворота, напора, хода и открывания днища ковша) приводятся в действие двигателями постоянного тока, а вспомогательные механизмы (вентиляторы, компрессор, вспомогательная лебедка, солидолонагнетатель, смазка редукторов поворота и хода) - короткозамкнутыми двигателями переменного тока.

  Электродвигатели постоянного тока основных механизмов питаются от соответствующих генераторов преобразовательного агрегата по схеме генератор-двигатель, электродвигатели переменного тока вспомогательных приводов - от понижающего трансформатора 6000/400 В через соответствующие включающие устройства.

  Для удобства обслуживания точек густой смазки на поворотной платформе экскаватора установлен электромеханический солидолонагнетатель, двухлинейная станция централизованной смазки, предусмотрена система трубопроводов.

  Все редуктора оборудованы электронагревателями, которые обеспечивают надежную работу экскаватора при отрицательных температурах.

  3.2. ЭКСКАВАТОР ЭКГ-15

 Экскаватор ЭКГ-15 - карьерная электрическая полноповоротная лопата на малоопорном гусеничном ходу, предназначен для разработки и погрузки в транспортные средства полезных ископаемых или пород вскрыши на открытых горных работах. В табл.3.2 представлены рабочие и габаритные размеры карьерного экскаватора ЭКГ-15 и его модернизации (рис.3.1).

  Таблица 3.2



Рабочие и габаритные размеры (см. рис.3.1)



Параметры

ЭКГ-15;

 ЭКГ-15ХЛ

ЭКГ-12ус

ЭКГ-8у

Длина стрелы, м

18

24

32

Угол наклона стрелы, рад (градус)

0,785 (45)

0,828 (47,5)

0,872 (50)

Наибольший радиус копания Справочник рабочего, м

22,6

28

34

Наибольшая высота копания Справочник рабочего, м

16,4

22

28

Наибольший радиус разгрузки Справочник рабочего, м

20,0

26

32

Наибольшая высота разгрузки Справочник рабочего, м

10,0

15,8

25

Наибольший радиус копания на уровне стояния, Справочник рабочего, м

15,6

17,5

20,4

Радиус вращения хвостовой части поворотной платформы Справочник рабочего, м

10,0

10,0

10,0

Просвет под поворотной платформой Справочник рабочего, м

3,35

3,35

3,35

Ширина кузова, м

8,03

8,03

8,03

Ширина экскаватора габаритная, м

9,5

9,5

9,5

Габаритная высота экскаватора, м

18,5

23,34

30,3

Длина гусеничного хода, м

12,52+12,75

12,52+12,75

12,52+12,75

Ширина гусеничной цепи, м

0,9

0,9

0,9

Ширина гусеничного хода, м

9,5

9,5

9,5

 Справочник рабочего

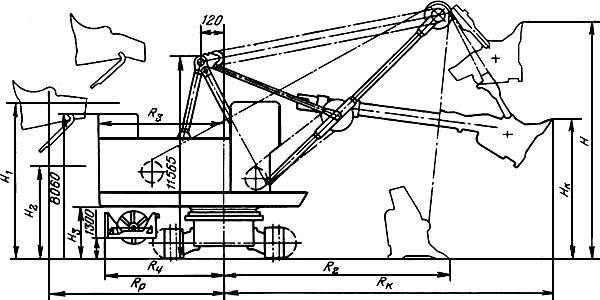

Рис.3.1. Схема рабочих размеров экскаватора ЭКГ-15 и его модификаций

  Экскаватор ЭКГ-8у с удлиненным рабочим оборудованием на базе экскаватора ЭКГ-15 предназначен для обработки высоких уступов. Он может грузить горную массу в транспортные средства, расположенные на вышележащем горизонте.

  Экскаватор ЭКГ-12ус позволяет отрабатывать уступы высотой до 20 м и вести разгрузку в транспортные средства на уровне стояния экскаватора.

  Экскаватор ЭКГ-15ХЛ конструктивно выполнен аналогично экскаватору ЭКГ-15. При изготовлении экскаватора ЭКГ-15ХЛ для обеспечения надежности работы при низких температурах в качестве материала используется прокат из низколегированной стали марки 09Г2С, отливки и поковки из сталей, содержащих никель, хром, ванадий и др.; введен дополнительный контроль УЗД на сварные соединения, дополнительные испытания колес, шестерен и валов на ударную вязкость при отрицательных температурах.

  3.3. ЭКСКАВАТОР ЭКГ-10

 Экскаватор ЭКГ-10 - карьерная полноповоротная электрическая лопата на малоопорном гусеничном ходу - предназначен для разработки и погрузки в транспортные средства полезных ископаемых или пород вскрыши на открытых горных работах (рис.3.21, табл.3.6).

  Справочник рабочего

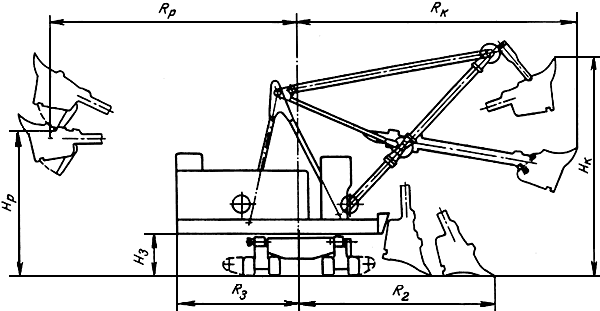

Рис.3.21. Схема рабочих размеров экскаватора ЭКГ-10 и его модификаций

  Таблица 3.6



Рабочие и габаритные размеры (см. рис.3.21)

Параметры

ЭКГ-10

ЭКГ-8ус

ЭКГ-5у

Длина стрелы Справочник рабочего, м

13,85

16,5

20,75

Угол наклона стрелы, рад (градус)

0,785 (45)

0,872 (50)

0,872 (50)

Наибольший радиус копания Справочник рабочего, м

18,40

19,8

23,7

Высота копания Справочник рабочегопри наибольшем радиусе копания, м

8,14

9,6

11,07

Наибольший радиус копания на уровне стояния Справочник рабочего, м

12,60

13,5

14,5

Наибольшая высота копания Справочник рабочего, м

13,50

17,60

22,20

Наибольшая высота разгрузки Справочник рабочего, м

8,60

12,5

17,5

Радиус выгрузки при наибольшей высоте выгрузки Справочник рабочего, м

15,40

16,5

18,5

Наибольший радиус разгрузки Справочник рабочего, м

16,30

17,9

22,1

Высота выгрузки при наибольшем радиусе выгрузки Справочник рабочего, м

5,70

7,7

9,3

Радиус, описываемый хвостовой частью Справочник рабочего, м

7,78

7,78

7,78

Просвет под поворотной платформой Справочник рабочего, м

2,765

2,765

2,765

Ход рукояти, м

4,55

5,3

5,53

Ширина кузова, м

6,50

6,50

6,50

Ширина экскаватора габаритная, м, при ширине трака, мм:

1400

8,39

8,39

8,39

1100

8,24

8,24

8,24

Высота экскаватора без стрелы, м

11,555

11,555

11,555

Длина гусеничного хода, м

7,95-8,23

7,95-8,23

7,95-8,23

Ширина гусеничной цепи, м

1,1 или 1,4

1,1 или 1,4

1,1 или 1,4

Ширина гусеничного хода, м, при ширине трака, мм:

1400

6,98

6,98

6,98

1100

6,68

6,68

6,68

  Экскаваторы ЭКГ-8ус и ЭКГ-5у являются модификациями экскаватора ЭКГ-10. Один экскаватор переоборудуется в другой путем замены рабочего оборудования базовой модели сменным с соответствующей вместимостью ковша.

  Сменное рабочее оборудование с ковшом вместимостью 8 мСправочник рабочего по конструкции аналогично основному и отличается от последнего только размерами стрелы, рукояти, ковша и подвески стрелы. Экскаватор ЭКГ-8ус имеет также барабаны подъемной лебедки большего диаметра.

  Сменное рабочее оборудование с ковшом вместимостью 5 мСправочник рабочего имеет кроме различий в размерах оборудования некоторые конструктивные особенности, которые обусловлены применением бесполиспастного механизма подъема ковша.

  Экскаватор ЭКГ-8ус производит погрузку породы в транспортные средства, находящиеся на уровне стояния экскаватора. Удлиненное рабочее оборудование экскаватора ЭКГ-5у позволяет грузить породу в транспортные средства, расположенные на вышележащем горизонте.

  Экскаваторы могут быть использованы также для размещения пород вскрыши в отвалы.

  Одним из требований к качеству забоя является: средневзвешенный размер куска в поперечнике не должен превышать 300 мм для ЭКГ-10 и ЭКГ-8ус и 250 мм для ЭКГ-5у при коэффициенте разрыхления для пород V категории не менее 1,45.

  Экскаватор ЭКГ-10 состоит из рабочего оборудования, поворотной платформы с установленными на ней механизмами и ходовой тележки.

  Механизмы на поворотной платформе за исключением напорной лебедки закрыты кузовом. Съемные секции крыши кузова обеспечивают доступ ко всем механизмам при проведении ремонтных работ с использованием грузоподъемных средств. Установленная на площадке двуногой стойки вспомогательная лебедка предназначена для механизации работ при ремонтах и замене быстроизнашивающихся деталей и канатов. В передней части платформы, справа, установлена кабина машиниста с органами управления экскаватором и контрольной аппаратурой.

  Поворотная платформа, стрела, рукоять, нижняя рама ходовой тележки представляет собой сварные металлические конструкции из проката и стальных отливок.

  Основные механизмы экскаватора (подъема, поворота, напора, хода и открывания днища ковша) приводятся в действие двигателями постоянного тока, вспомогательные механизмы - двигателями переменного тока. Электродвигатели постоянного тока основных механизмов питаются от соответствующих генераторов преобразовательного агрегата по схеме генератор-двигатель, электродвигатели переменного тока вспомогательных приводов - от понижающего трансформатора.

  Тормоза подъемной и напорной лебедок, поворотного и ходового механизмов - электрические.

  Для удобства обслуживания мест густой смазки на платформе экскаватора установлена смазочная станция и предусмотрена соответствующая разводка труб.
