Применяется для подъема людей для проведения работ на высоте
- Гусеничная ходовая часть облегчает использование на неровной, загрязненной поверхности.
- Два типа стрелы для подъема платформы - наклонная стрела и телескопическая стрела.
HX64B
Наклонная стрела с высотой подъема платформы 6,4 м
Максимальный рабочий радиус.
Двигатель с контролем выпуска отработавших газов.
Гидравлическая система управления.

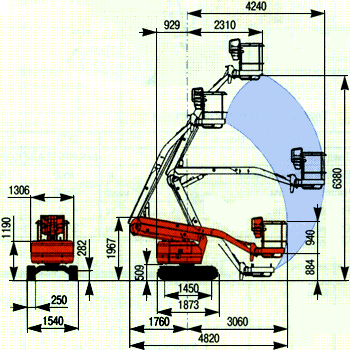

Габаритные размеры
Единица измерения: мм
HX99B/HX140B
Телескопическая стрела с высотой подъема платформы 9.7 м и 12 м
Минимальный радиус поворота задней части.
Двигатель с контролем выпуска отработавших газов.
Гидравлическая система управления.
Габаритные размеры
Единица измерения: мм

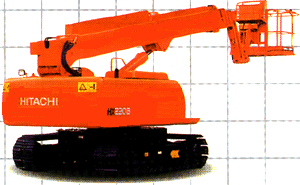

HX220B
Телескопическая стрела с высотой подъема платформы 22 м
Блок управления, установленный на платформе.
Двигатель с контролем выпуска отработавших газов.
Рукоять с электрическим управлением.
Габаритные размеры
Единица измерения: мм
Технические характеристики
|
Модель
|
НХ64В
|
НХ99В
|
НХ140В
|
НХ220В
|
|
Максимальная высота подъема платформы
|
мм
|
6400
|
9700
|
13900
|
22100
|
|
Максимальный радиус стрелы в горизонтальном положении
|
мм
|
4240
|
8300
|
12600
|
20200
|
|
Грузоподъемность платформы
|
кг
|
150
|
200
|
250
|
200
|
|
Угол поворота платформы
|
град.
|
Влево 90 Вправо 45
|
Влево 90 Вправо 90
|
Влево 86 Вправо 86
|
Влево 90 Вправо 90
|
|
Масса машины
|
кг
|
2150
|
5400
|
8100
|
17000
|
|
Скорость
|
Стрелы подъема / опускания
|
с
|
18/13.5
|
40/44
|
50/50
|
55/55
|
|
|
Стрелы выдвижения / сдвижения
|
с
|
16/13.5
|
20/20
|
35/35
|
45/45
|
|
|
Поворота
|
мин (об/мин)
|
1.0 (1.0)
|
1.0 (1.0)
|
0.5
|
0.9
|
|
|
Транспортировки высшая / низшая
|
км/ч
|
1.6/0.8
|
18./1.1
|
1.5/0.9
|
1.6/0.8
|
|
|
Поворота платформы
|
град/с
|
135/9
|
180/15
|
180/23
|
180/20
|
|
Двигатель
|
Модель
|
|
Kubota D722
|
Kubota D1 105-KB
|
Kubota D1105 КА
|
Isuzu A-4BG1
|
|
|
Тип
|
|
Водяного охлаждения, 3 цилиндра, с вихревой камерой
|
Водяного охлаждения, 3 цилиндра, с вихревой камерой
|
Водяного охлаждения 3 цилиндра с вихревой камерой
|
Водяного охлаждения, 3 цилиндра, с непосредственным впрыском
|
|
|
Номинальная мощность /
|
|
8.8/2300
|
9.2/1650
|
13.6/2200
|
52.2/2000
|
|
|
Частота вращения КB
|
кВт/мин
(л.с./об/мин)
|
(12/2300)
|
(12.5/1650)
|
(18.5/2200)
|
(71/2000)
|
|
Емкость
|
Топливного бака
|
л
|
30
|
66
|
66
|
200
|
|
|
Бака гидросистемы
|
л
|
30
|
67
|
67
|
200
|
Примечание. Данные приведены в единицах СИ, данные в скобках ( ) в традиционных единицах.
|
