Машина - манипулятор

С вертикальным и горизонтальным перемещением захвата манипулятора

  - Применяется для транспортировки, установки и разборки металлоконструкций и др.

  - Вертикальное и горизонтальное перемещение захвата манипулятора облегчает выполнение операций установки.

  - Максимальная грузоподъемность 1,6 т. Возможно перемещение машины с поднятым грузом.

  - Двигатель с контролем выпуска отработанных газов и керамическим нейтрализатором.

  Машина - манипулятор

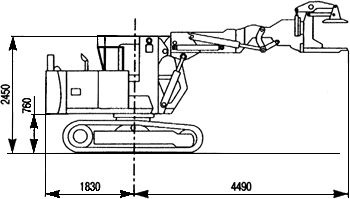

Габаритные размеры

Единица измерения: мм

Машина - манипулятор

 Технические характеристики

Базовая модель

EX60LCK

Эксплуатационная масса

кг



9200

Максимальная грузоподъемность

кг



1600

Максимальный рабочий радиус

мм



5210

Максимальная рабочая высота

мм



6500

Захват

Угол вращения

град



360°

Угол наклона

град



180° (Вверх / Вниз 90°)

Угол поворота

град



160° (Вправо / Влево 80°)

Усилие захвата

кН (кгс)



58.1 (5920)

 Примечание. Данные приведены в единицах СИ, данные в скобках ( ) в традиционных единицах.

  Допустимые размеры поднимаемых металлоконструкций

Единица измерения: кг

Поперечное сечение, мм

Длина, м

1

2

3

4

5

6

7

8

9

10

200х200

55

110

165

220

275

330

385

440

495

550

250х250

80

160

240

320

400

480

560

640

720

800

300х300

100

200

300

400

500

600

700

800

900

1000

350х350

150

300

450

600

750

900

1050

1200

1350

1500

400х400

200

400

600

800

1000

1200

1400

1600

500х500

280

560

840

1120

1400

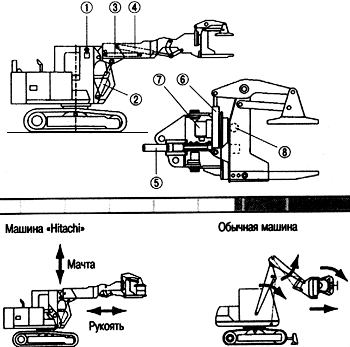

 Устройства обеспечения безопасности

Машина - манипулятор

 - Предотвращение падения стрелы манипулятора

  Главный цилиндр 1, цилиндр подъема / опускания рукояти 2, цилиндр выдвижения / втягивания рукояти 3 имеют клапан предотвращения падения, предохраняющий рукоять от падения даже при разрыве шланга гидросистемы.

  - Предотвращение падения захвата

  Цилиндр наклона захвата 4, цилиндр поворота захвата 5, цилиндр привода захвата 6 имеют клапан предотвращения падения, предохраняющий захват от падения даже при разрыве шланга гидросистемы.

  - Тормоз поворота захвата

  Механический тормоз 7 может фиксировать захват в любом положении.

  - Устройство регулирования усилия захвата

  Аккумулятор 8 регулирует усилие захвата. При снижении давления в гидросистеме подача масла происходит автоматически для увеличения давления.
