Гидравлическая машина для установки свай без направляющих

Для установки свай под фундаменты в сложных условиях

  - Выполняет работы на ограниченных по высоте и перемещению площадках.

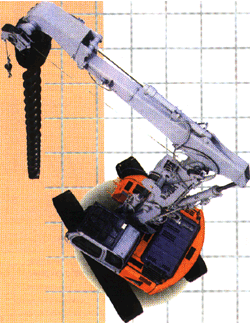

  SRX2300(Модель с укороченной поворотной платформой)

Гидравлическая машина для установки свай без направляющих

С дополнительным оборудованием

 Гидравлическая машина для установки свай без направляющих

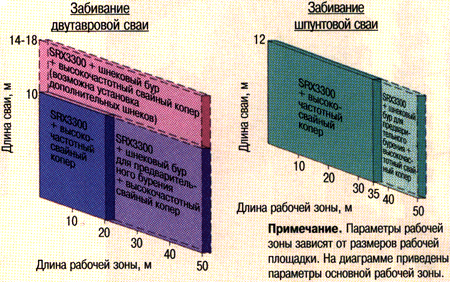

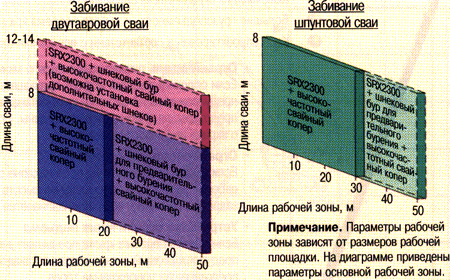

 Примечание. Параметры рабочей зоны зависят от размеров рабочей площадки. На диаграмме приведены параметры основной рабочей зоны.



Оборудование

Гидравлический шнековый бур

Тип

SKH-50S

Масса

кг

1200

Максимальный момент бура

кН·м·(тс·м)

26.2 (26.7)

Частота вращения

минГидравлическая машина для установки свай без направляющих (об/мин)

28



Дополнительное оборудование

- Гидравлический шнековый бур

- Гусеницы со стандартными башмаками

- Башмаки 600 мм с грунтозацепами



Гидродинамический вибратор

Тип

HHV-07S

Масса

кг



1400

Частота вибрации

минГидравлическая машина для установки свай без направляющих

2200

Усилие вибратора

кН (тс)



159.8 (16.3)

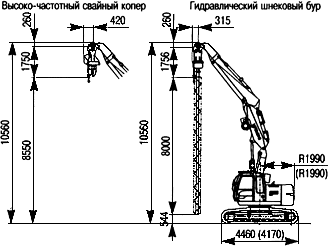

 Габаритные размеры

Единица измерения: мм

 Гидравлическая машина для установки свай без направляющих

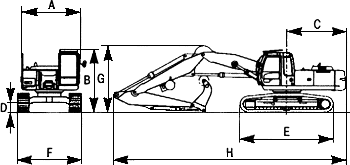

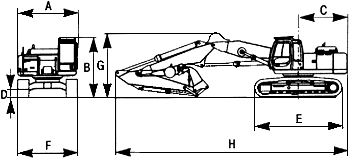

Габаритные размеры в транспортном положении

 Гидравлическая машина для установки свай без направляющих

 Технические характеристики

Трак LC / Станд. трак

Масса*

кг



24280/23780

Удельное давление на грунт*

кПа (кгс/смГидравлическая машина для установки свай без направляющих)



5.0 (0.51) / 5.3 (0.54)

Скорость вертикального перемещения бура

м/мин



15.0

Скорость горизонтального перемещения бура

м/мин



6.0

Частота вращения

минГидравлическая машина для установки свай без направляющих (об/мин)



13.3

Транспортная скорость высшая / низшая

км/ч



5.5/3.3

Максимальный преодолеваемый подъем

град. (%)



35 (70)

Двигатель

Производитель, модель

Isuzu M-6BGIT

Номинальная мощность / Частота вращения

кВт/минГидравлическая машина для установки свай без направляющих (л.с./об/мин)



110/2100 (150/-2100)

 Примечания: * С башмаком 600 мм без грунтозацепов и без оборудования.

  Данные приведены в единицах СИ, данные в скобках ( ) в традиционных единицах.



Трак LC

Станд. трак (Доп. опция)

A

Ширина поворотной платформы

мм



2990

2860

В

Высота до крыши кабины

мм



3090

3090

С

Радиус поворота задней части

мм



2000

2000

D

Клиренс

мм



490

490

E

Длина гусеничного движителя

мм



4460

4170

F

Ширина гусеничного движителя

мм



2990

2800

G

Ширина в транспортном состоянии

мм



3090

3090

H

Длина в транспортном состоянии

мм



8750

8605

 SRX2700

Гидравлическая машина для установки свай без направляющих

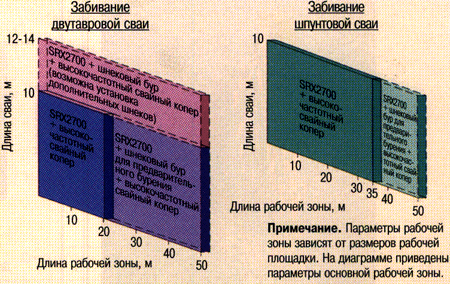

С дополнительным оборудованием

Гидравлическая машина для установки свай без направляющих

Оборудование

Гидравлический шнековый бур

Тип

SKH-60S

Масса

кг



1700

Максимальный момент бура

кН·м (тс·м)



33.1 (3.38)

Частота вращения

минГидравлическая машина для установки свай без направляющих (об/мин)



23.5

Дополнительное оборудование

- Оборудование для SS-07S



Гидродинамический вибратор

Тип

HHV-09S

Масса

кг



1700

Частота вибрации

минГидравлическая машина для установки свай без направляющих



2000

Усилие вибратора

кН (тс)



197.0 (20.1)

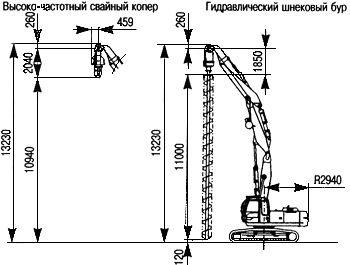

Габаритные размеры

Единица измерения: мм

 Гидравлическая машина для установки свай без направляющих

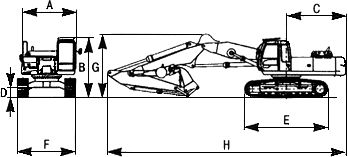

Габаритные размеры в транспортном положении

 Гидравлическая машина для установки свай без направляющих

Технические характеристики

Плоский башмак 600 мм (станд. компл.)

Башмак с грунто-

 зацепом 600 мм (доп. компл.)

Башмак с грунто-

 зацепом 800 мм (доп. компл.)

Масса*

кг



27580

26680

27380

Удельное давление на грунт*

кПа (кгс/смГидравлическая машина для установки свай без направляющих)



55 (0.56)

53 (0.54)

41 (0.42)

Скорость вертикального перемещения бура

м/мин



15.0

Скорость горизонтального перемещения бура

м/мин



6.0

Частота вращения

минГидравлическая машина для установки свай без направляющих (об/мин)



12.6

Транспортная скорость высшая / низшая

км/ч



5.5/3.4

Максимальный преодолеваемый подъем

град.(%)



35 (70)

Двигатель

Производитель, модель

Isuzu CC-6BGIT

Номинальная мощность / Частота вращения

кВт/минГидравлическая машина для установки свай без направляющих (л.с./об/мин)



(170/2100)

 Примечания: * С башмаком 600 мм без грунтозацепов и без оборудования. Данные приведены в единицах СИ, данные в скобках ( ) в традиционных единицах.



Плоский башмак 600 мм (станд. компл.)

Башмак с грунто-

 зацепом 600 мм (доп. компл.)

Башмак с грунто-

 зацепом 800 мм (доп. компл.)

А

Ширина поворотной платформы

мм

2890

2890

2890

В

Высота до крыши кабины

мм

3250

3240

3240

С

Радиус поворота задней части

мм

2940

2940

2940

D

Клиренс

мм

500

460

460

Е

Длина гусеничного движителя

мм

4670

4640

4650

F

Ширина гусеничного движителя

мм

3190

3190

3390

G

Ширина в транспортном состоянии

мм

3300

3300

3300

Н

Длина в транспортном состоянии

мм

11600

11600

11600

SRX 3300

Гидравлическая машина для установки свай без направляющих

С дополнительным оборудованием

Гидравлическая машина для установки свай без направляющих

Оборудование

Гидравлический шнековый бур

Тип

SKH-50S-T4

Масса

кг



1800

Максимальный момент бура

кН·м (тс·м)



39.2 (4.0)

Частота вращения

минГидравлическая машина для установки свай без направляющих (об/мин)



26.4



Гидродинамический вибратор

Тип

HHV-07S

Масса

кг



1700

Частота вибрации

минГидравлическая машина для установки свай без направляющих



2000

Усилие вибратора

кН (тс)



197.0 (20.1)

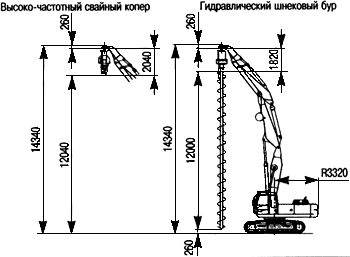

Габаритные размеры

  Единица измерения: мм

Гидравлическая машина для установки свай без направляющих

Габаритные размеры в транспортном положении

 Гидравлическая машина для установки свай без направляющих

Технические характеристики

Плоский башмак

Масса*

кг



36700

Удельное давление на грунт*

кПа (кгс/смГидравлическая машина для установки свай без направляющих)



74.5 (0.76)

Скорость вертикального перемещения бура

м/мин



15.0

Скорость горизонтального перемещения бура

м/мин



6.0

Частота вращения

минГидравлическая машина для установки свай без направляющих(об/мин)



6.0

Транспортная скорость высшая / низшая

км/ч



5.5/3.8

Максимальный преодолеваемый подъем

град. (%)



35 (70)

Двигатель

Производитель, модель

Isuzu AA-6HKIX

Номинальная мощность / Частота вращения

кВт/минГидравлическая машина для установки свай без направляющих (л.с./об/мин)



184/2000 (250/2000)

 Примечания: * С башмаком 600 мм без грунтозацепов и без оборудования.

  Данные приведены в единицах СИ, данные в скобках ( ) в традиционных единицах.



Плоский башмак 600 мм (стандартная комплектация)

А

Ширина поворотной платформы

мм

3190

В

Высота до крыши кабины

мм

3260

С

Радиус поворота задней части

мм

3290

D

Клиренс

мм

500

Е

Длина гусеничного движителя

мм

4660

F

Ширина гусеничного движителя

мм

3190

G

Ширина в транспортном состоянии

мм

3500

Н

Длина в транспортном состоянии

мм

13200

 SRX3500(Модель с укороченной поворотной платформой)

Гидравлическая машина для установки свай без направляющих

С дополнительным оборудованием

 Гидравлическая машина для установки свай без направляющих

 Оборудование

Гидравлический шнековый бур

Тип

SKH-60S

Масса

кг

1700

Максимальный момент бура

кН·м (тс·м)

33.1 (3.38)

Частота вращения

минГидравлическая машина для установки свай без направляющих (об/мин)

23.5



Гидродинамический вибратор

Тип

HHV-09S

Масса

кг



1700

Частота вибрации

минГидравлическая машина для установки свай без направляющих



2000

Усилие вибратора

кН (тс)



197.0 (20.1)

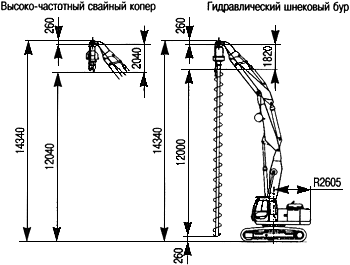

Габаритные размеры

Единица измерения: мм

 Гидравлическая машина для установки свай без направляющих

Габаритные размеры в транспортном положении

 Гидравлическая машина для установки свай без направляющих

Технические характеристики

Стан-

 дартный трак

Трак LC

Масса*

кг



39300

39900

Удельное давление на грунт*

кПа (кгс/смГидравлическая машина для установки свай без направляющих)



79.8 (0.81)

74.9 (0.76)

Скорость вертикального перемещения бура

м/мин



1.05

Скорость горизонтального перемещения бура

м/мин



6.0

Частота вращения

минГидравлическая машина для установки свай без направляющих (об/мин)



6.0

Транспортная скорость высшая / низшая

км/ч



5.5/3.6

Максимальный преодолеваемый подъем

град. (%)



35 (70)

Двигатель

Производитель, модель

Isuzu В-6SDIT

Номинальная мощность / Частота вращения

кВт/мин (л.с./об/мин)



177/2000 (240/2000)

 Примечания: * С башмаком 600 мм без грунтозацепов и без оборудования.

  Данные приведены в единицах СИ, данные в скобках ( ) в традиционных единицах.



Станд. трак

 Плоский башмак (600 мм)

Трак LC Плоский башмак (600 мм)

А

Ширина поворотной платформы

мм



3190

3190

В

Высота до крыши кабины

мм



3250

3270

С

Радиус поворота задней части

мм



2605

2605

D

Клиренс

мм



500

500

Е

Длина гусеничного движителя

мм



4650

4950

F

Ширина гусеничного движителя

мм



3190

3190

G

Ширина в транспортном состоянии

мм



3500

3500

Н

Длина в транспортном состоянии

мм



12400

12400
