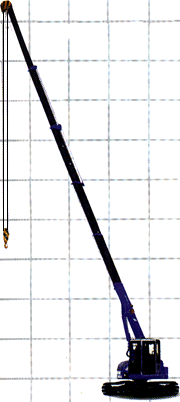

Телескопический кран на гусеничном шасси

 Компактная платформа и большая грузоподъемность для ведения работ в условиях ограниченного пространства



Телескопический кран грузоподъемностью 4,9 т

 - Мощный и мобильный кран с набором защитных устройств, включающих ограничитель опрокидывающего момента.

  - Большие грузоподъемность и высота подъема крюка.

  - Кран спроектирован в соответствии с японскими стандартами.

  Телескопический кран на гусеничном шасси

Ограничитель опрокидывающего момента

 Если опрокидывающий момент превышает установленный предел, звучит предупреждающий сигнал и кран останавливает перемещение стрелы автоматически, предотвращая опрокидывание машины. Всю информацию оператор может получить с экрана цифрового монитора.

  Телескопический кран на гусеничном шасси

Ограничитель опрокидывающего момента

 Ограничения рабочей зоны

 Если любой из параметров (угол наклона стрелы (верхний и нижний), максимальный рабочий радиус или максимальная высота подъема крюка) превышает предварительно заданную величину, кран останавливается автоматически.

  Телескопический кран на гусеничном шасси

Ограничитель рабочей зоны

 Устройство ограничителя подъема

 Если высота подъема крюка превышает допустимое значение, звучит предупреждающий сигнал и кран останавливает перемещение стрелы автоматически, предотвращая повреждение троса.

 Большие подъемная сила и производительность

 Лебедка большого диаметра обеспечивает большую подъемную силу и медленное перемещение груза без рывков.

 Максимальная высота подъема крюка над поверхностью земли / максимальная глубина опускания крюка от поверхности земли:



EX75URT

16,2 м / 36,0 м

EX100Т

12,9 м / 25,5 м (в качестве опции 35,5 м)

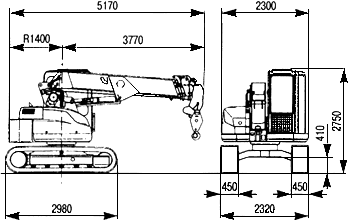

Габаритные размеры

Единица измерения: мм

 Телескопический кран на гусеничном шасси

Технические характеристики

Модель

EX75URTТелескопический кран на гусеничном шасси

Эксплуатационная масса

кг

9800

Кран

Максимальная грузоподъемность / рабочий радиус

т/м

4.9/2.1

Максимальная высота подъема крюка над поверхностью земли

м

16.2 (4 reeveing)

Максимальная глубина опускания крюка от поверхности земли

м

36.0 (4 reeveing)

Устройство подъема / опускания стрелы

Управляемый гидравлический цилиндр

Длина стрелы

м

3.94/6.34/8.73/11.06/13.39/15.72 (6 ступеней)

Угол подъема стрелы

град.

-3°-76°

Время подъема стрелы

с

13.5 (-3°-76°)

Скорость выдвижения стрелы

м/с

11.78/20.00 (2-6 ступеней)

Скорость подъемного троса

м/мин

Высшая 74 / низшая 46

Подъемный трос

Телескопический кран на гусеничном шассимм/м

10/160

Двигатель

Производитель, модель

lsuzu A-4JG1

Номинальная мощность / частота вращения КB

кВт/минТелескопический кран на гусеничном шасси (л.с./об/мин)

40.5/1900 (55.0/1900)

Угловая скорость поворота платформы

минТелескопический кран на гусеничном шасси (об/мин)

2.5 (2.5)

Транспортная скорость

км/ч

3.3

 Примечание. Данные приведены в единицах СИ, данные в скобках ( ) в традиционных единицах.

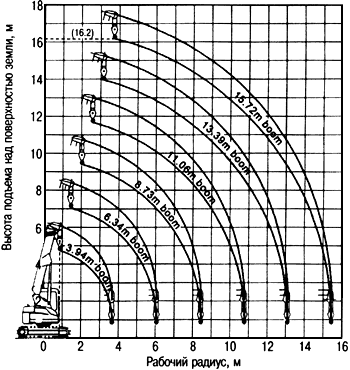

  Схема рабочей зоны

Телескопический кран на гусеничном шасси

  Кривая номинальной полной нагрузки

 (в соответствии с японскими стандартами)

Телескопический кран на гусеничном шасси

Примечания:

  Номинальная нагрузка не превышает 78% от усилия опрокидывания машины на твердой поверхности. Коэффициент лобовой устойчивости выше 1,15. Рабочий радиус определяется расстоянием в горизонтальной плоскости между центром вращения платформы и центром тяжести поднимаемого груза. Максимальная грузоподъемность равна номинальной полной нагрузке за вычетом массы подъемных тросов и крюка.
