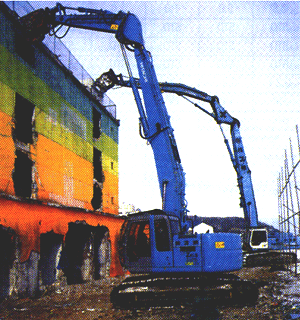

Применяется для разрушения высотных зданий и сооружений
- Максимальная рабочая высота варьируется от 13 до 33 м. Выбор соответствующей модели определяется высотой сооружений.
- Три варианта комплектации этой стрелы: трехсекционная, двухсекционная стрелы и стрела, которая может использоваться для установки как гидроножниц, так и ковша типа обратная лопата.
- В оборудование обеспечения безопасности входят клапан разрыва шланга стрелы, сигнализатор неисправности стрелы и др.
Трехзвенная стрела

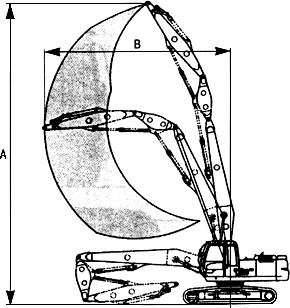

Схема рабочей зоны
Технические характеристики
|
Модели
|
ZX210LCK
|
ZX225USRLCK
|
ZX270LC
|
ZX330LC
|
ZX350LCK
|
ZX450
|
ZX600LC
|
ZX800
|
|
Тип
|
S-HL200-A
|
S-HL200-A
|
S-HL270-A
|
S-HL300-D-5
|
S-HL300-D-5
|
S-HL400-D-2
|
S-HL550
|
S-HL750
|
|
А
|
Максимальная рабочая высота
|
мм
|
13000
|
13000
|
17000
|
20000
|
20000
|
24000
|
27600
|
33000
|
|
В
|
Максимальный рабочий радиус
|
мм
|
6900
|
6900
|
10600
|
11100
|
11100
|
13810
|
15300
|
17000
|
|
Эксплуатационная масса*
|
кг
|
21140
|
21140
|
30300
|
35000
|
35700
|
48300
|
63680
|
77300
|
|
Масса гидроножниц
|
кг
|
2100
|
2100
|
2400
|
2400
|
2400
|
2400
|
2400
|
2400
|
________________
* Без гидроножниц.
Двухзвенная стрела
Схема рабочей зоны
Технические характеристики
|
Модели
|
ZX200LC/ZX210LCK
|
ZX350LCK
|
|
Тип
|
S-HL200N2-C-6
|
S-HL200N2-B-6
|
S-HL300SBB-2
|
|
А
|
Максимальная рабочая высота
|
мм
|
13000
|
13700
|
16000
|
|
В
|
Максимальный рабочий радиус
|
мм
|
6920
|
7750
|
10000
|
|
Эксплуатационная масса*
|
кг
|
21000
|
21900
|
33100
|
|
Масса гидроножниц
|
кг
|
2400
|
1900
|
2400
|
________________
* Без гидроножниц.

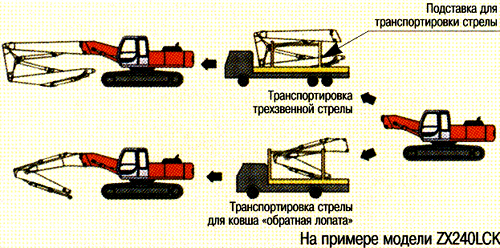

Стрела для гидроножниц и ковша типа обратная лопата (3-звенная стрела)

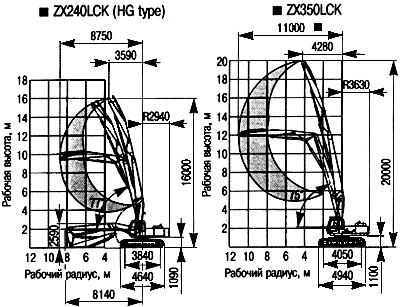

Схема рабочей зоны
Единица измерения: мм
Технические характеристики
|
Модель
|
2X240LCK Тип HG
|
ZX350LCK
|
|
Стрела
|
3-звенная
|
3-звенная
|
|
Тип
|
S-HL230
|
S-HL350
|
|
Эксплуатационная масса
|
кг
|
25500
|
38360
|
|
Масса гидроножниц
|
кг
|
2000 или менее
|
2000 или менее
|
Двухзвенная стрела
Компактный кузов машины и большая рабочая зона
- Рабочая зона на 20% больше, чем у машины со стандартной стрелой (при максимально выдвинутом штоке верхнего гидроцилиндра стрелы).
- Большая рабочая зона обеспечивает эффективное разрушение высотных зданий.
- Применяется для профилирования и скреперных работ.
Схема рабочей зоны
Технические характеристики
|
Модели
|
ZX70US
|
ZX70 (LC)
|
ZX120
|
ZX210LCK
|
|
Тип
|
ТВ75
|
TB70
|
S-TB120
|
-
|
|
Длина*
|
мм
|
5955
|
6160
|
8090
|
9950
|
|
Высота*
|
мм
|
2700
|
2700
|
2930
|
3200
|
|
Вместимость ковша
|
м
|
0.28
|
0.28
|
0.50
|
0.80
|
|
Эксплуатационная масса
|
кг
|
8000
|
7000 (7100)
|
13200
|
22300
|
________________
* При транспортировке.
Рабочая зона
|
|
|
ZX70US
|
ZX70 (LC)
|
ZX120
|
ZX210LCK
|
|
А
|
Радиус копания*
|
мм
|
7595/6510
|
7490/6400
|
9210/8240
|
10310/7920
|
|
В
|
Глубина копания
|
мм
|
4220
|
4280
|
5590
|
6980
|
|
С
|
Высота копания*
|
мм
|
8830/6030
|
8760/5970
|
10400/8620
|
10690/3420
|
Примечания:
* При максимально выдвинутом штоке верхнего гидроцилиндра стрелы.
Ковш типа обратная лопата используется для работ с небольшими нагрузками.
На некоторых моделях кабина может препятствовать отдельным перемещениям ковша.
|
