Применяется для ускорения работ, требующих более глубокого копания с большим усилием
Тросовый тип
[Приоритет отдан рабочей скорости]
- Увеличена скорость удлинения рукояти благодаря превосходному сочетанию металлического троса и гидравлического цилиндра.
- Достаточное нажимное усилие рукояти обеспечивается приводным механизмом, запатентованным компанией Hitachi
- Установлен сигнализатор необходимости замены троса и датчик контакта ковша с поверхностью.
- В качестве опции предлагается выдвижная кабина.

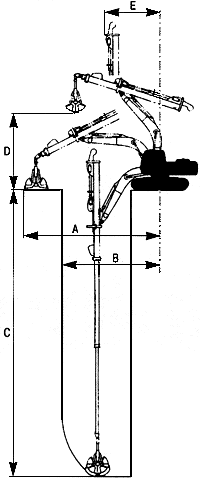

Схема рабочей зоны
Технические характеристики
|
Модели
|
ZX120
|
ZX200LC
|
ZX225USRLC
|
ZX230 (LC)
|
ZX270 (LC)
|
ZX330 (LC)
|
|
Тип
|
S-TC120R
|
S-TC200R
|
S-TC200R
|
S-TC220R
|
S-TC270R
|
S-TC300R
|
|
Рабочая зона
|
А
|
Максимальный рабочий радиус
|
мм
|
8170
|
10100
|
10090
|
10000
|
10600
|
11200
|
|
|
В
|
Максимальный радиус при вертикальной стенке
|
мм
|
5820
|
7340
|
7340
|
7520
|
7820
|
8150
|
|
|
С
|
Максимальная глубина копания
|
мм
|
16800
|
21000
|
21000
|
24000
|
20000
|
22000
|
|
|
D
|
Максимальная высота выгрузки
|
мм
|
5020
|
5550
|
5520
|
6000
|
5700
|
5980
|
|
|
Е
|
Минимальный фронтальный радиус поворота
|
мм
|
2760
|
4060
|
4060
|
4440
|
4810
|
5210
|
|
Вместимость ковша
|
м
|
0,25
|
0,7
|
0,7
|
0,4
|
0,8
|
1.0
|
|
Эксплуатационная масса
|
кг
|
14500
|
24400
|
27700
|
28600 (29200)
|
30800 (31500)
|
36500 (37000)
|
Примечание. Приведенные характеристики для машин с грейфером нажимного типа (shell push).

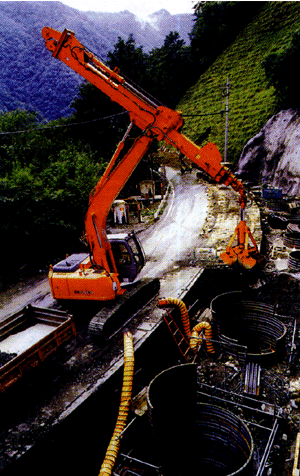

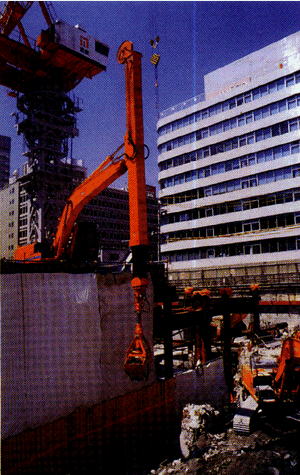

Большой набор грейферных телескопических рукоятей для копания траншей водоснабжения и канализации, а также под фундаменты зданий и сооружений.
Модели с выдвижной кабиной и разборные модели.
Тип с гидравлическим цилиндром
[Приоритет отдан усилию копания]
- Для обеспечения большого усилия копания установлены управляемый гидравлический цилиндр, многоступенчатая телескопическая рукоять и грейфер нажимного типа (shell-push).
- Гидравлический цилиндр установлен в рукояти.

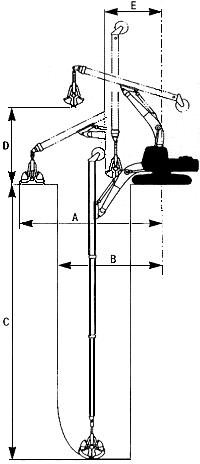

Схема рабочей зоны
Рабочая зона
|
Модели
|
ZX70 (LC)
|
ZX110
|
ZX120
|
ZX200 (LC)
|
ZX225USRLC
|
|
Тип
|
S-TC60
|
S-TC100
|
S-TC100
|
S-TC120
|
S-TC200
|
S-TC200
|
|
Телескопическая рукоять
|
3 ступени
|
3 ступени
|
3 ступени
|
3 ступени
|
3 ступени
|
3 ступени
|
|
Рабочая зона
|
А
|
Максимальный рабочий радиус
|
мм
|
5650
|
7680
|
7940
|
8100
|
9890
|
9890
|
|
|
В
|
Максимальный радиус при вертикальной стенке
|
мм
|
4890
|
5550
|
5820
|
5860
|
7200
|
7200
|
|
|
С
|
Максимальная глубина копания
|
мм
|
10000
|
14200
|
14300
|
16500
|
19500
|
19500
|
|
|
D
|
Максимальная высота выгрузки
|
мм
|
3050
|
4640
|
4990
|
5160
|
5510
|
5480
|
|
|
Е
|
Минимальный фронтальный радиус поворота
|
мм
|
2700
|
3170
|
2610
|
2900
|
3940
|
3930
|
|
Вместимость ковша
|
м
|
0.2 (Tabuchi)
|
0.3
|
0.3
|
0.25 (Tabuchi)
|
0.4
|
0.4
|
|
Эксплуатационная масса
|
кг
|
7800 (7940)
|
12400
|
12300
|
14400
|
23600 (24100)
|
24800
|
Примечание. Приведенные характеристики для машин с грейфером нажимного типа (shell push).
|
