Специальная наклонная платформа для работы на откосах и неровных поверхностях
- Платформа может быть отклонена от вертикального положения на угол до 9° в любую из двух сторон.
- Кабина может оставаться в горизонтальном положении даже при работе на откосах - это снижает утомляемость оператора.
- Возможность сохранения горизонтального положения платформы при проведении работ значительно снижает проблемы, связанные с засыпкой и расходом засыпочных материалов.
- Обработку склонов и снос можно производить с легкостью благодаря улучшению верхнего и нижнего обзора и увеличению рабочей зоны.
- Упрощение нивелирования поверхности, сокращение времени проведения подобных работ.

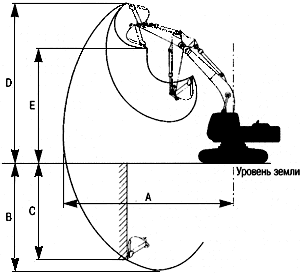

Схема рабочей зоны
- Платформа экскаватора может быть наклонена на желаемый угол (в пределах 9°) при помощи педали, установленной в кабине оператора.
- Наклонная платформа устанавливается на модели ZX75US.
Рабочая зона
Единица измерения: мм
|
Модель
|
ZX200
Стандартная рукоять 2.91 м
|
|
|
В горизонтальном положении
|
При максимальном наклоне
|
|
А
|
Максимальный радиус копания
|
9910
|
9740
|
10060
|
|
В
|
Максимальная глубина копания*
|
6480
|
5800
|
7100
|
|
С
|
Максимальная величина вертикальной стенки*
|
5870
|
5210
|
5910
|
|
D
|
Максимальная высота копания*
|
9780
|
10580
|
8760
|
|
Е
|
Максимальная высота выгрузки*
|
6970
|
7770
|
6050
|
________________
* Без грунтозацепов
Технические характеристики
|
Модель
|
ZX200
|
|
Эксплуатационная масса
|
кг
|
21700
|
|
Стандартная емкость ковша
|
м
|
0.80
|
|
Угол наклона
|
|
Влево / Вправо 9°
|
|
Стандартная ширина башмака
|
мм
|
Башмак 600 мм с грунтозацепом
|
|
Удельное давление на грунт
|
кПа (кгс/см )
|
49 (0.50)
|
|
Двигатель
|
|
lsuzuM-6BG1T
|
|
Номинальная мощность / Частота вращения коленчатого вала
|
кВт/мин (л.с./мин )
|
Основной режим: 103/1900 (140/1900)
Режим максимальной нагрузки: 110/2100 (150/2100)
|
Примечание. Данные приведены в единицах СИ, данные в скобках ( ) в традиционных единицах
|
