Отвечает требованиям увеличения транспортной скорости и жесткости крепления ходовой части - Увеличенные транспортная скорость и тяговое усилие, наряду с увеличeннoй прочностью ходовой части
- Увеличение производительности при работе на склонах и мягких грунтах отвечает требованиям к технике, применяемой в строительстве горных дорог, гидромелиорации и др.
- Низкое удельное давление на грунт 40 кПа со стандартным оборудованием (ZX110M)
Примечание. Дополнительными опциями являются датчик массы поднимаемого груза, башмаки с тройными грунтозацепами.
ZX110M: Платформа ZX110M + Механизм передвижения (относится к машинам класса до 20 т)
ZX130M: Платформа ZX120 + Механизм передвижения (относится к машинам класса до 20 т)
ZX480MТ: Платформа ZX450 + Боковые рамы (относится к машинам класса до 60 т)

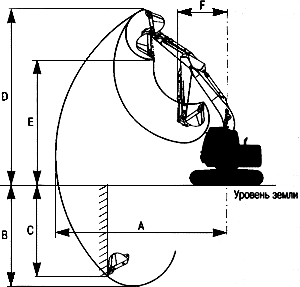

Схема рабочей зоны
- Увеличенное тяговое усилие
ZX110М: более 25% (в сравнении с мод. ZX120)
ZX130МТ: более 25% (в сравнении с мод. ZX120)
ZX480МТ: более 30% (в сравнении с мод. ZX450)
- Увеличенные минимальный клиренс / расстояние от поверхности до платформы
ZX110М: 595 мм / 1090 мм
ZX130МТ: 595 мм / 1100 мм
ZX480МТ: 810 мм / 1430 мм
Рабочая зона
Единица измерения: мм
|
Модель
|
ZX110М
Стрела 4.60 м + рукоять 2.52 м
|
ZX130MT Стрела 4.60 м + рукоять 2.52 м
|
ZX480MT Стрела 7.0 м + рукоять 3.4 м
|
|
А
|
Максимальный радиус копания
|
8270
|
8270
|
12050
|
|
В
|
Максимальная глубина копания*
|
5360
|
5360
|
7690
|
|
С
|
Максимальная величина вертикальной стенки*
|
4810
|
4810
|
6590
|
|
D
|
Максимальная высота копания*
|
8780
|
8780
|
11160
|
|
Е
|
Максимальная высота выгрузки*
|
6370
|
6370
|
7740
|
|
F
|
Минимальный фронтальный радиус поворота
|
2340
|
2340
|
4840
|
________________
* Без грунтозацепов.
Технические характеристики
|
Модель
|
ZX110М
|
ZX130MT
|
ZX480MT
|
|
Эксплуатационная масса
|
кг
|
13500
|
13700
|
47300
|
|
Вместимость ковша
|
м
|
0.50
|
0.50
|
2.1
|
|
Удельное давление на грунт
|
кПа (кгс/см )
|
40 (0.41)
|
41 (0.42)
|
84 (0.85)
|
|
Транспортная скорость на высшей / низшей передаче
|
км/ч
|
4.9/2.7
|
4.9/2.7
|
4.0/2.9
|
|
Тяговое усилие
|
кН (кгс)
|
130 (13300)
|
130(13300)
|
415 (42300)
|
|
Максимальный преодолеваемый уклон
|
% (град.)
|
70 (35)
|
70 (35)
|
70 (35)
|
|
Двигатель
|
|
Isuzu CC-4BG1TC
|
Isuzu CC-4BG1TC
|
Isuzu AA-6WG1TQA
|
|
Номинальная мощность / Частота вращения коленчатого вала
|
кВт/мин (л.с./мин )
|
Основной режим: 63/1950 (85/2100)
Режим максимальной нагрузки: 66/2150 (90/2150)
|
Основной режим: 63/1950(85/2100)
Режим максимальной нагрузки: 66/2150 (90/2150)
|
230/1700 (313/1800) 235/1800 (320/1800)
|
Примечание. Данные приведены в единицах СИ, данные в скобках ( ) в традиционных единицах.
|
