Универсальная балочно-щитовая стеновая опалубка vario gt 24

 Благодаря этой конструкции опалубливается любое сечение и любая высота до 18 м за такт. Она применяется в промышленном и жилищном строительстве для устройства опор мостов и подпорных стен.

 Принципиальным отличием опалубки VARIO GT 24 от аналогичных опалубок других фирм является применение в ней балки-фермы GT 24, которая, как основной элемент опалубки стен или перекрытий, решающим образом влияет на рентабельность всей опалубки.

 В табл.1 приведены сравнительные характеристики балки GT 24 и балки со сплошной стенкой при одинаковой массе (5,9 кг/мУНИВЕРСАЛЬНАЯ БАЛОЧНО-ЩИТОВАЯ СТЕНОВАЯ ОПАЛУБКА VARIO GT 24).



УНИВЕРСАЛЬНАЯ БАЛОЧНО-ЩИТОВАЯ СТЕНОВАЯ ОПАЛУБКА VARIO GT 24

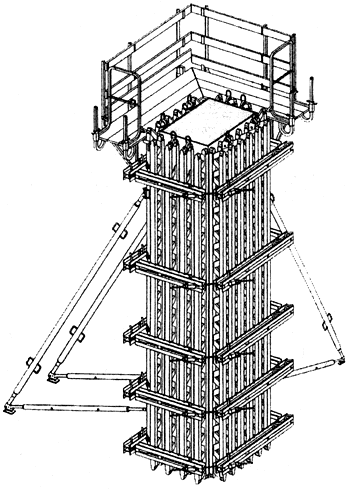

Рис.1. Опалубка колонн



 Таблица 1

 Технические характеристики

Показатель

Балка со сплошной стенкой



Балка-ферма GT 24

Допустимая поперечная сила, кН



22

28

Допустимый изгибающий момент, кН·м



5

7

Сопротивление изгибу, кН/мУНИВЕРСАЛЬНАЯ БАЛОЧНО-ЩИТОВАЯ СТЕНОВАЯ ОПАЛУБКА VARIO GT 24

429



800

 Наличие в системе VARIO GT 24 балки-фермы с высокой несущей способностью позволило уменьшить количество балок, применяемых при сборке щитов. Максимально упростилась схема наращивания опалубки по высоте: без сверления, через отверстия балки-фермы GT 24. Применяются только 2 части накладки, которые мгновенно соединяются трехкрылыми гайками. Соединение выравнивает элементы и имеет высокое сопротивление изгибу.

 Бесступенчатое соединение клиньями, применяемое в системе VARIO GT 24, позволяет стягивать элементы вплотную, что обеспечивает безупречную поверхность бетона и существенно снижает затраты на отделку.

 Универсальная формоустойчивая балочная система MULTIFLEXприменяется для перекрытий любого очертания, толщины и высоты. Основные формообразующие элементы: балки-фермы GT 24, балки со сплошной стенкой VT 20K и VT 16K, стойки, треноги,

 Потолочные опоры PEP могут применяться в качестве стоек для перекрытий стандартной толщины с высотой от 190 до 550 см в свету. Преимуществом является их высокая несущая способность при малой массе опоры. Например, при массе 27,8 кг (потолочная опора PEP 30-400) несущая способность одной опоры может достигать 40 кН в зависимости от вылета. Сочетание высокой допустимой нагрузки, воспринимаемой балкой-фермой GT 24, и несущей способности опоры PEP позволяет максимально эффективно распределять нагрузку от укладываемой бетонной смеси и, в свою очередь, сэкономить до 30% опор по сравнению с опалубками перекрытий других фирм.

 Алюминиевые стойки MULTIPROPприменяются при высоких перекрытиях большой толщины, когда несущей способности потолочных опор PEP недостаточно. Высота стоек MULTIPROP - 120, 250, 350, 480, 625 см.

 Максимальная несущая способность стоек на минимальном вылете достигает 88,3 кН. Стойка MULTIPROP-625, например, имеет массу всего 33,7 кг, а ее несущая способность на максимальном вылете составляет 22,1 кН. В каждую стойку встроена мерная лента, обеспечивающая точную предварительную установку и экономящая время на измерениях. Для устройства перекрытия с высотой в свете, превышающей максимальный вылет стойки, предусмотрена возможность наращивания стоек путем установки их друг на друга. Для бетонирования перекрытий большой толщины стойки MULTIPROP собираются в объемные опоры с одинаковым или разным шагом в двух направлениях.

 Стапельные башни ST 100 целесообразны для устройства опалубки перекрытия большой площади и высоты. Башни сечением 1x1 м могут достигать высоты до 12,3 м, при этом допускаемая нагрузка на стойку башни составляет 53,5 кН. Они состоят всего из 5 монтажных элементов, причем самый тяжелый имеет массу только 17 кг. Благодаря маленькой массе элемента, сборка ST 100 может осуществляться одним монтажником на горизонтальной поверхности, после чего собранная башня выставляется краном в проектное положение. Для увеличения сопротивления ветровой нагрузке башни могут быть объединены диагональными связями в объемные опоры.

 Опалубочные столы UNIPORTAL по сравнению с балочной опалубкой перекрытия позволяют ускорить темпы работ, так как на объекте их собирают всего один раз, а с этажа на этаж переставляют в уже готовом виде.

 Для сборки столов применяются балки-фермы GT 24, балки со сплошной стенкой VT 20K, VT 16К, стойки PEP и MULTIPROP, применяемые в системе MULTIFLEX. Единственным дополнительным элементом является головка столов UNIPORTAL. Благодаря шарниру, встроенному в головку, парапеты и ригели перекрытия не являются препятствием для перемещения столов.

 Алюминиевая опалубка SKYDECK разработана фирмой PERI для максимального снижения трудозатрат при опалубливании перекрытий большой площади. Ее формообразующими элементами являются панели с алюминиевыми рамами размерами 150x75 см. Кроме того, в комплект входят доборные панели размерами 150x37,5; 75x75 и 75x37,5 см. В качестве стоек опалубки применяются алюминиевые стойки MULTIPROP и потолочные опоры PER. В целях повышения оборачиваемости опалубки в системе SKYDECK для передачи нагрузки с палубы на стойку используется падающая головка. Ее применение позволяет уже через 2 дня после бетонирования (в зависимости от толщины перекрытия и марки бетона) осуществить разопалубливание конструкции, а панели и ригели использовать в следующей захватке.

 Широкий ассортимент продукции PERI дает возможность рассмотреть разные варианты реализации проекта. Для своих клиентов фирма PERI оказывает следующие виды сервиса: консультирование по работе с опалубкой в течение всего срока службы; детальную проработку проектов; разработку и реализацию уникальных конструкции; разработку ноу-хау, обмен опытом; установку и обслуживание программного обеспечения; выполнение статических расчетов; заводской монтаж; обучение и шефмонтаж; аренду оборудования; очистку и ремонт оборудования; проведение учебных семинаров.

 Опалубки Р-300, PL-20состоят из небольшого количества основных элементов и комплектующих, что позволяет применять их для возведения любых объектов. Конструкция рассчитана на давление бетона 60 кН/мУНИВЕРСАЛЬНАЯ БАЛОЧНО-ЩИТОВАЯ СТЕНОВАЯ ОПАЛУБКА VARIO GT 24.

 Элементами опалубкиявляются панели следующих размеров: базовая - 100x300 см; для колонн - 100x300 см; минимальные - 20+90x300 и 20+100x150 см; угловая внутренняя - 20+25x300 см; угловая наружная - 5+10x300 см; доборная - 40x300 см; вставка доборная - 5+10x300 см. Кроме того, замки Р-300 - клиновой и регулируемый; укосы регулируемые - 210/360, 300/460, 530/700 см и упор на 110/150 см; стержень с резьбой; гайки и пластины.

 Опалубка Р-300 комплектуется щитами из 18-миллиметровой фанеры или стеклосмолы (стеклопластика) - ноу-хау PILOSIO защищено патентом.



УНИВЕРСАЛЬНАЯ БАЛОЧНО-ЩИТОВАЯ СТЕНОВАЯ ОПАЛУБКА VARIO GT 24

Рис.2. Щиты опалубки Р-300





 Таблица 2

 Технические характеристики

Материал палубы

Фанера

Стеклопластик

Толщина, мм

18



18,5

Масса, кг/мУНИВЕРСАЛЬНАЯ БАЛОЧНО-ЩИТОВАЯ СТЕНОВАЯ ОПАЛУБКА VARIO GT 24

11,35

9,2



Теплопроводность, Вт/(м·К)

147+175

31+40

Влагопоглощаемость, %

26,8 (повышенная)

1,25 (отсутствует)

Наружная защита

Фенольная пленка 167 г/мУНИВЕРСАЛЬНАЯ БАЛОЧНО-ЩИТОВАЯ СТЕНОВАЯ ОПАЛУБКА VARIO GT 24

Стеклопластик толщиной 2 мм

Внутренний состав

13 слоев

Полиуретан толщиной 14,5 мм

Оборачиваемость для 1 стороны, раз

100-150

300-350

 Нестандартные стены возводятся при помощи регулируемых шарнирных углов. Для бетонирования колонн от 20 до 85 см используется регулируемая опалубка с шагом 5 см. При выполнении лифтовой шахты опалубка Р-300 снабжается устройствами для монтажа и демонтажа с применением крана.
