Типы опалубочных систем для возведения стен



Рамная системавключает в себя: каркасные щиты, подпорные элементы и детали крепежа. При необходимости можно использовать угловые элементы (внешние и внутренние). Каркасные щиты состоят из несущей металлической рамы (стальной или алюминиевой), ребер жесткости и опалубочной плиты. Рама из замкнутого полого профиля с фасонным гофром предохраняет торцы плиты от повреждений и позволяет соединить элементы в любом месте. Металлический каркас не только обеспечивает необходимую жесткость конструкции, но и значительно облегчает и ускоряет монтаж модульных элементов (рис.1).





ТИПЫ ОПАЛУБОЧНЫХ СИСТЕМ ДЛЯ ВОЗВЕДЕНИЯ СТЕН

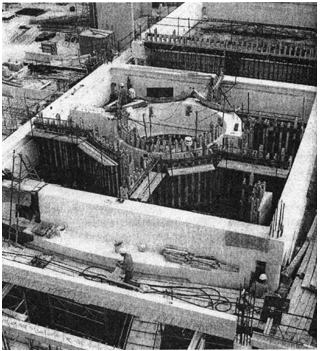

 Рис.1. Здание суда. Монпелье. Франция.

 Над шестью залами суда требовалось опалубить конструкцию ригелей высотой от 1,4 до 1,7 м

 и световой купол с применением заливки белого бетона без видимых швов и уступов.

 Применены 53 стола на стойках MULTIPOR, связанных рамами MRK, и 46 столов UNIPORTAL, у которых стойки шарнирно зажаты в головках. Верхняя часть всех столов выполнена из балок-ферм GT 24. Опалубку ригелей собирали из 34 элементов VARIO.

 На рисунке. Свободновисящие ригели над залом суда. 1-я захватка уже после снятия опалубки; 2-я захватка опалубливается



 Для изготовления деревянных элементов опалубки применяют клееную древесину, которая обладает малой деформативностью и высокой прочностью, но имеет и существенный недостаток - гигроскопичность. Впитывая воду из бетона, деревянные элементы изменяют свои размеры, прогибаются. При механических повреждениях (сколах) они не всегда поддаются восстановлению, а значит, требуется их частая замена.



 Опалубочная плита изготавливается обычно из многослойной фанеры, которая, как любой древесный материал, обладает всеми вышеперечисленными недостатками. В целях увеличения количества циклов эксплуатации опалубки и улучшения качества поверхности бетона разработан новый сэндвич-материал. Его отличают низкая гигроскопичность, меньшая масса по сравнению с фанерой, стойкость к ультрафиолетовому излучению, механическим повреждениям, малая прилегаемость к бетону и упрощенная очистка. Сэндвич-материал состоит из слоя пенопропилена, облицованного с двух сторон алюминиевыми листами и слоями РР-полипропилена. Цена одного квадратного метра такой плиты приблизительно в 2 раза выше, чем фанерного щита, однако она обеспечивает большее количество циклов использования опалубки и улучшенное качество бетонирования. Аналогичные опалубочные плиты предлагает фирма PERI. Это трехслойные плиты с двухсторонним покрытием на основе меламиновой смолы.



 Для получения ровной поверхности стены, перекрытия и т.п. важным моментом является сохранение геометрии опалубки в процессе замоноличивания. Каждая фирма-производитель уделяет огромное внимание разработке оригинальных соединительных деталей (замков, анкерных элементов, накладок и др.), позволяющих легко осуществлять надежное, прочное, с ровными стыками крепление элементов опалубки. Соединения между элементами опалубки должны выполняться таким образом, чтобы каркас системы мог воспринимать высокие нагрузки на сжатие, растяжение и изгиб.



 Достоинством крепежных систем опалубки считаются возможность сборки вручную с применением простейших инструментов, а также использование минимального количества соединительных элементов для обеспечения требуемой жесткости конструкции.



 В номенклатуру крепежных изделий входят специальные угловые зажимы, накладки и другие элементы, позволяющие соединять опалубочные модули перпендикулярно по отношению друг к другу и под различными углами (различные стационарные и шарнирные угловые элементы).



Балочная системавключает в себя: балки, щиты, элементы крепления, подпорные элементы, ригель, подмости для бетонирования и леса (рис.2).





ТИПЫ ОПАЛУБОЧНЫХ СИСТЕМ ДЛЯ ВОЗВЕДЕНИЯ СТЕН

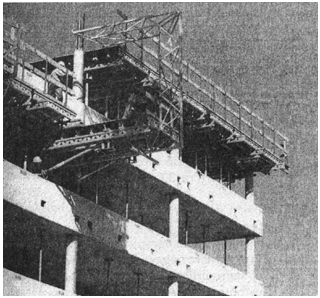

Рис.2. Управленческое здание. Мюнхен. Германия.

 Применение на этаж площадью 1000 мТИПЫ ОПАЛУБОЧНЫХ СИСТЕМ ДЛЯ ВОЗВЕДЕНИЯ СТЕН полного комплекта столов UNIPORTAL. Швы и стыки между столами размещались там, где предполагалась установка перегородок. Столы размером 2,4x7,3 м (площадью 17,52 мТИПЫ ОПАЛУБОЧНЫХ СИСТЕМ ДЛЯ ВОЗВЕДЕНИЯ СТЕН) выдвигались через парапеты.

 Опалубка наружных стен устанавливалась на консольные леса FV 180 и KG 180.

 На рисунке. Стол перекрытия переустанавливается с этажа на этаж с помощью утиного носа; при этом ограждение остается на столе. После выдвижения стойки автоматически возвращаются в вертикальное положение



 Балки, представляющие собой конструкции из древесины двутаврового сечения, являются основой системы. Длина балок нормирована. Для обеспечения долговечности на них крепятся стальные или пластмассовые наконечники, предотвращающие откалывание пояса. Устанавливаются балки с определенным шагом и крепятся к щиту опалубки и между собой с помощью стальных элементов. Детали из древесины могут быть цельными или клееными по длине и сечению.



Тоннельная опалубка.Основным элементом конструкции является полусекция, которая состоит из одной горизонтальной и одной вертикальной панели. Тоннельная опалубка предназначена для одновременного опалубливания стен и перекрытий типовых секций. Ее монтаж осуществляется с помощью крана. Подобного типа опалубка применяется для серийного производства одинаковых секций.
