1. Опалубочные системы фирмы ПЕРИ - это рациональные системы опалубки для фундаментов, круглых и прямоугольных колонн, балочных и плоских перекрытий, для низких и высоких стен как прямых, так и закругленных, плотин, мостов, тоннелей, каналов и т.п.

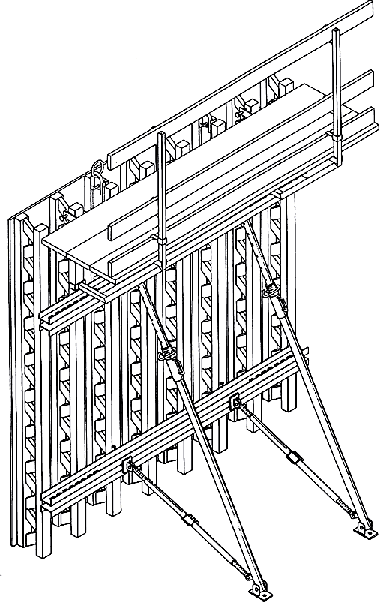

2. Система ПЕРИ Варио цугфест - балочная опалубка для бетонирования стен. Опалубку изготавливают из деревянных двутавровых решетчатых балок типа ПЕРИ GT 24 длиной от 2,1 метра до 6 метров. Высота балки 24 см, ширина 8 см, толщина стенки 2,8 см (рисунок 1). Применяют также двутавровые деревянные балки типа ПЕРИ VT 20К и ПЕРИ VТ 16 длиной от 2,45 метра до 5,9 метра, высотой соответственно 20 см и 16 см и шириной - 8 см.
Рис.1. Система ПЕРИ Варио цугфест - балочная опалубка для бетонирования стен
Все балки заводского изготовления. По желанию заказчика длина балок может быть изменена.
Балки раскладывают на монтажном стенде с шагом 30 см и скрепляют стальным запором SRZ длиной 120 см или 245 см. Полученные элементы служат для монтажа каркаса опалубки стены.
Обшивают каркас листами многослойной фанеры или досками.
Изготовление элементов опалубки может осуществляться на заводе с доставкой на строительную площадку или непосредственно на строительной площадке.

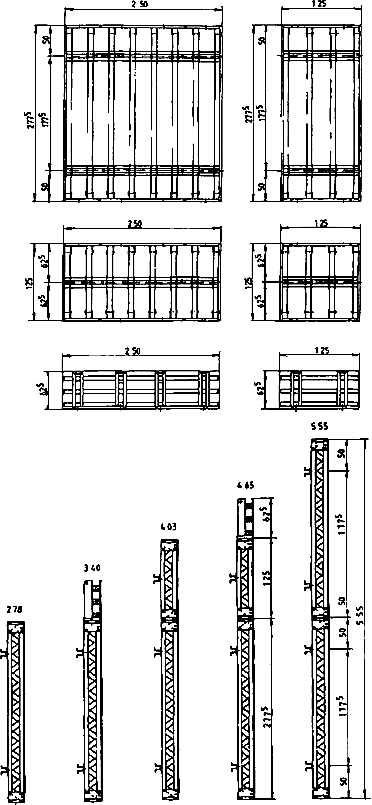

При необходимости наращивания опалубки стен применяют систему ПЕРИ Вариофикс. В эту систему входят те же детали, что и в систему ПЕРИ Варио цугфест с добавлением специальных накладок (рисунок 2).
Рис.2. Опалубка системы ВАРИОФИКС, наращивается раствором 60 см
В комплект опалубки входят крепежные детали и оснастка (таблица 1).
Таблица 1
Комплектность опалубки ПЕРИ Варио Цугфест
|
Наименование и краткая характеристика
|
Масса, кг
|
|
Балка фирмы ПЕРИ GТ 24
|
Нормированная длина (см)
|
|
|
Допущено стройнадзором ФРГ под N 2-9.1-157
|
210
|
12,4
|
|
Допустимая QD = 14,0 кН*
|
240
|
14,2
|
|
Допустимый момент М = 7,0 кНм
|
270
|
15,9
|
|
 8000 см
|
300
|
17,7
|
|
|
330
|
19,5
|
|
|
360
|
21,2
|
|
|
390
|
23,0
|
|
Рис.3
|
420
|
24,8
|
|
|
450
|
26,6
|
|
|
480
|
28,3
|
|
|
510
|
30,1
|
|
|
540
|
31,9
|
|
|
570
|
33,6
|
|
|
600
|
35,4
|
|
QD* = допустимая поперечная сила в сжатых распорках
|
Сверхдлинная до 17,80 м
|
5,9 кг/м
|
|
Балка фирмы ПЕРИ VТ 20 К
|
Нормированная длина (м)
|
|
|
Допустимая QD = 11 кН
|
2,45
|
14,5
|
|
Допустимый момент М = 5 кНм
|
2,90
|
17,1
|
|
 4290 см
|
3,30
|
19,5
|
|
Рис.4
|
3,60
|
21,2
|
|
|
3,90
|
23,0
|
|
|
4,50
|
26,6
|
|
|
4,90
|
28,9
|
|
|
5,90
|
34,8
|
|
Балка фирмы ПЕРИ VТ 16
|
Нормированная длина (м)
|
|
|
Допустимая QD = 8,5 кН
|
2,45
|
11,3
|
|
Допустимый момент М =3,5 кНм
|
2,90
|
13,3
|
|
 2420 см
|
3,30
|
15,2
|
|
Рис.5
|
3,60
|
16,5
|
|
|
3,90
|
17,9
|
|
|
4,90
|
22,5
|
|
|
5,90
|
27,1
|
|
Готово смонтированные наращиваемые элементы VF (без обшивки)
|
|
|
|
Элемент VF 250х278
|
|
333,0
|
|
Элемент VF 125х278
|
|
166,7
|
|
Элемент VF 250х278 VARIО
|
|
227,0
|
|
Элемент VE 250х125
|
|
203,2
|
|
Элемент VF 125х125
|
|
102,3
|
|
Элемент VF 125х125 VARIО
|
|
113,5
|
|
Верхний элемент VF 250х62
|
|
64,3
|
|
Верхний элемент VF 125х62
|
|
32,0
|
|
Другие размеры по запросу
|
|
|
|
Оснастка для наращивания
|
|
|
|
Шуруп VF DW15x15
Рис.6
|
|
0,4
|
|
Трехкрыльная гайка
Рис.7
|
|
0,45
|
|
ВАРИО - сцепка VKZ
Рис.8
|
|
|
|
|
VKZ 99
|
8,9
|
|
|
VKZ 147
|
13,2
|
|
|
VKZ 211
|
18,9
|
|
|
Особенная длина
|
9,0 кг/м
|
|
Консоль для лесов GВ80
Рис.9
|
|
11,0
|
|
Стальной запор SRZ
Профиль U 100
Рис.10
|
SRZ 120
|
26,0
|
|
|
SRZ 245
|
54,0
|
|
Стальной запор ВАРИО VSRZ 24
Профиль U 100
Рис.11
|
VSRZ 24-120/12
|
32,0
|
|
Другие длины, размеры профилей и наличие дополнительных отверстий по запросу
|
|
|
|
Балочный зажим НВ 24-100/120
Рис.12
|
|
0,64
|
|
Балочная лапа НВ
Рис.13
|
|
0,86
|
|
Шестигранный шуруп для древесины
Рис.14
|
8x60
|
0,02
|
|
|
8x80
|
0,03
|
|
Крановая накладка 24
Несущая способность 700кг
Рис.15
|
|
3,5
|
|
ВАРИО - сцепка VKZ
Рис.16
|
VKZ 99
|
8,9
|
|
|
VKZ 147
|
13,2
|
|
|
VKZ 211
|
18,9
|
|
|
Особенная длина
|
9,0 кг/м
|
|
Угловая сцепка EKZ
Рис.17
|
EKZ 76/76
|
13,3
|
|
|
EKZ 95/43
|
11,7
|
|
Подвижная сцепка GKZ
Рис.18
|
GKZ 60/60
|
12,0
|
|
|
GКZ 76/76
|
15,0
|
|
Затяжной захват SKZ
Рис.19
|
|
2,3
|
|
Лобовая накладка
Рис.20
|
|
2,0
|
|
Клин КZ
Рис.21
|
|
0,80
|
|
Прищемляющая накладка KDР
Рис.22
|
|
1,2
|
|
Клин K
Рис.23
|
|
0,32
|
|
Накладка для наращивания 24-2
Рис.24
|
|
7,2
|
|
Консоль для лесов GB 80
Рис.25
|
|
11,0
|
|
Балочный наголовник 24
Рис.26
|
|
4,5
|
3. Для возведения круглых стен применяется система ПЕРИ РУНДФЛЕКС, позволяющая возводить цилиндрические сооружения диаметром от 2,5 метров до 20 метров и высотой до 8 метров. Опалубка собирается из элементов и приспособлений, приведенных в таблице 2.
Таблица 2
Комплектность опалубки ПЕРИ Рундфлекс
|
Наименование и краткая характеристика
|
|
Масса, кг
|
|
Готово смонтированные элементы системы РУНДФЛЕКС
|
|
Наружные элементы
|
Рис.27
|
|
|
А 250х60
|
|
131,3
|
|
А 250x120
|
|
187,0
|
|
А 250x240
|
|
371,0
|
|
А 250x300
|
|
423,5
|
|
А 250x360
|
|
553,0
|
|
Внутренние элементы
|
Рис.28
|
|
|
1240х60
|
|
124,5
|
|
1240х120
|
|
182,0
|
|
1240x240
|
|
360,0
|
|
1240x300
|
|
407,4
|
|
1240х360
|
|
538,0
|
|
Готово смонтированные полуэлементы системы РУНДФЛЕКС
|
|
Наружные элементы
|
Рис.29
|
|
|
А 128х60
|
|
77,3
|
|
А 128х120
|
|
106,5
|
|
А 128х240
|
|
210,7
|
|
А 128х300
|
|
241,3
|
|
А 128х360
|
|
314,3
|
|
Внутренние элементы
|
Рис.30
|
|
|
1123х60
|
|
73,2
|
|
1123х120
|
|
102,1
|
|
1123х 240
|
|
201,6
|
|
1123х300
|
|
231,9
|
|
1123х360
|
|
300,7
|
|
Выпрямляющий замок BFD
|
Рис.31
|
4,9
|
|
Комбинированный ключ с холостым ходом размером 24
|
Рис.32
|
1,0
|
|
Накладка для наращивания 24-2
|
Рис.33
|
7,2
|
|
Шпиндель для настройки 210
|
Рис.34
|
3,4
|
|
Шпиндель для настройки 500
|
Рис.35
|
4,4
|
|
Распределительный запор
|
Рис.36
|
18,6
|
|
Болт распределительного запора
|
Рис.37
|
1,2
|
|
Крановая накладка 24
Несущая способность 700 кг
|
Рис.38
|
3,5
|
|
|
|
|

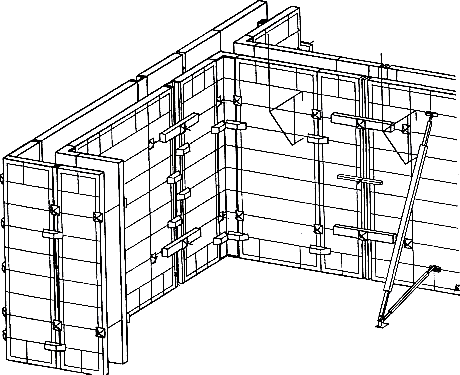

4. Система ПЕРИ ТРИО - многоцелевая, мелкощитовая опалубка. Каждый щит состоит из металлической рамы, изготовленной из коробчатых закрытых профилей, и палубы из специальной фанеры, закрепленной к раме саморезами. Опалубка собирается из щитов, креплений и оснастки в соответствии с рисунком 39 и таблицей 3.
Рис.39. Система Пери Трио
Таблица 3
|
Наименование и краткая характеристика
|
|
Масса, кг
|
|
Элементы ТРИО
h = 270 см
|
Рис.40
|
|
|
TR 270х240
|
|
327,8
|
|
TR 70x120
|
|
158,3
|
|
TR 270x90
|
|
110,7
|
|
TR 270x60
|
|
78,8
|
|
TR270x30
|
|
52,0
|
|
TRM 270x72
|
|
93,6
|
|
Элементы ТРИО
h = 120 см
|
Рис.41
|
|
|
TR 120x120
|
|
67,5
|
|
TR 120x90
|
|
52,4
|
|
TR 120x60
|
|
39,4
|
|
TR 120x30
|
|
24,5
|
|
TRM 120x72
|
|
51,5
|
|
Углы ТРИО
|
Рис.42
|
|
|
ТЕ 270-2
|
|
69,8
|
|
ТЕ 120-2
|
|
32,6
|
|
Подвижные углы
|
|
|
|
TGE 270
|
Рис.43
|
91,6
|
|
TGE 120
|
|
42,2
|
|
Дистанционный элемент
|
Рис.44
|
|
|
ТА 270/15
|
|
13,4
|
|
ТА 120/15
|
|
6,1
|
|
Дистанционный элемент для угла
|
Рис.45
|
|
|
WDA 270/5
|
|
21,9
|
|
WDA 270/6
|
|
23,3
|
|
WDA 120/5
|
|
10,3
|
|
WDA 120/6
|
|
10,8
|
|
Дистанционная вставка ТРИО
|
Рис.46
|
|
|
LA 270х36
|
|
48,9
|
|
LA 120х36
|
|
24,3
|
5. Система ПЕРИ ТРИО 330 отличается от системы ПЕРИ ТРИО только длиной щитов опалубки, угловых элементов и вставок, равной 330 см. Ширина же щитов и конструкция однотипна. Кроме этого, две системы полностью взаимозаменяемы и совместимы друг с другом. Наращивание элементов осуществляется через 30 см.

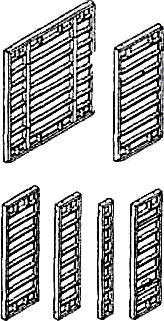

6. Система ПЕРИ ТРИО-Л - алюминиевая легкая рамная опалубка для бескранового ведения опалубочных работ. Каркас рам щитов изготовлен из алюминиевых коробчатых закрытых профилей, палуба выполнена из специальной фанеры. Щиты опалубки по своим размерам аналогичны щитам системы ПЕРИ ТРИО. Обе системы полностью совместимы друг с другом. Номенклатура щитов и угловых элементов приведена в таблице 4.
Таблица 4
Комплектность опалубки ПЕРИ Трио-Л
|
Наименование и краткая характеристика
|
|
Масса, кг
|
|
Элементы ТРИО-Л, Н = 270 см
|
|
|
|
TRA 270х90
|
Рис.47
|
63,5
|
|
TRM 270х72
|
Рис.48
|
57,0
|
|
TRA 270х60
|
Рис.49
|
44,2
|
|
TRA 270х30
|
Рис.50
|
28,6
|
|
Элементы ТРИО-Л, Н = 90 см
|
|
|
|
TRA 90х120
|
Рис.51
|
29,4
|
|
TRM 90х72
|
Рис.52
|
21,5
|
|
TRA 90х60
|
Рис.53
|
16,9
|
|
TRA 90х30
|
Рис.54
|
10,3
|
|
Углы ТРИО-Л, для всех внутренних углов, флексибельны для распалубки
|
|
|
|
ТАЕ270
|
Рис.55
|
42,8
|
|
ТАЕ90
|
|
15,2
|
Оснастку см. у стальной ТРИО

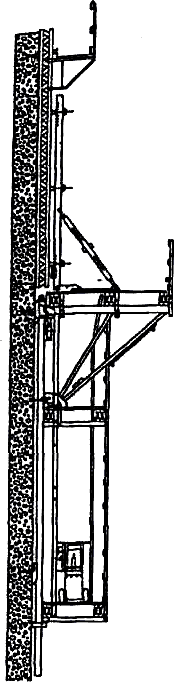

7. Система ПЕРИ АСS-50 - самоподъемная опалубка для стен. Применяется при возведении монолитных железобетонных стен в стесненных условиях при отсутствии подъемного крана. Опалубку собирают на строительной площадке из элементов, изготовленных на заводе. Основным элементом самоподъемной опалубки является консоль СВ 240. Щиты опалубки крепятся к консолям через подвижную тележку на специальных стойках с подкосами. Подъем опалубки осуществляют с помощью гидравлических домкратов со скоростью 0,5 метра в минуту. Подъем опалубки состоит из трех фаз (рисунок 56-58). После набора бетоном стены достаточной прочности осуществляют распалубку, отодвигая щиты от бетонной поверхности. Затем монтируют стенной башмак, выдвигают подъемную шину и закрепляют ее на заранее установленном башмаке. После этого поднимают на шине опалубку и устанавливают ее в проектное положение. Максимальный шаг подъема опалубки - 5,4 метра.

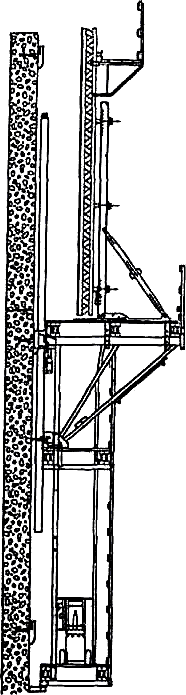

Рис.56. Фаза 1:
Готовая бетонированная стена

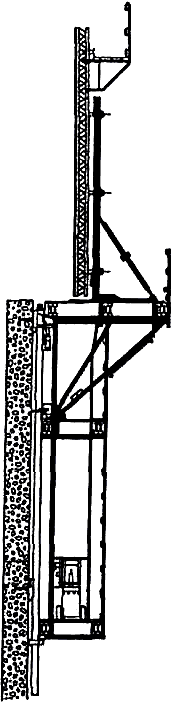

Рис.57. Фаза 2:
Опалубка отодвинута
Стенной башмак смонтирован
Подъемная шина поднимается
Рис.58. Фаза 3:
Подъемная шина на верхнем башмаке поставлена на предохранитель
Подъемная единица на шине поднимается без остановки
Опалубка готова для бетонирования следующего яруса

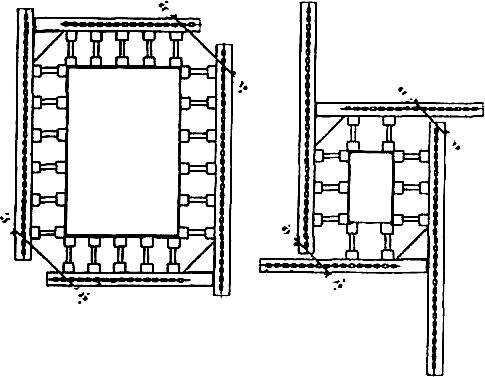

8. Система ПЕРИ-ВАРИО - опалубка для колонн. Опалубка состоит из специальных стальных запоров, соединяемых тяжами и удерживающих деревянные балки с палубой. Палуба и балки изготавливают серийно для системы Варио цугфест. Опалубка дает возможность возводить монолитные железобетонные колонны сечением от 20х20 см до 120х80 см с любым промежуточным сечением и высотой 6 метров без наращивания опалубки и 20 метров при наращивании (рисунок 59, таблицы 5 и 6).
Рис.59. Бесступенчато изменяемая опалубка для колонн ВАРИО
Таблица 5
Техническая информация опалубки ПЕРИ-Варио
|
Продукт
|
Стена опалубки ВАРИО
|
|
Пример применения
|
Колонная опалубка с GT 24
|
|
h
|
A
|
В
|
С
|
D
|
E
|
|
2,70
|
46
|
148
|
|
|
|
|
3,00
|
46
|
148
|
|
|
|
|
3,30
|
46
|
118
|
118
|
|
|
|
3,60
|
46
|
118
|
148
|
|
|
|
3,90
|
46
|
118
|
148
|
|
|
|
4,20
|
46
|
118
|
178
|
|
|
|
4,50
|
46
|
118
|
178
|
|
|
|
4,80
|
31
|
89
|
118
|
148
|
|
|
5,10
|
31
|
89
|
118
|
178
|
|
|
5,40
|
31
|
89
|
89
|
118
|
148
|
|
5,70
|
31
|
89
|
89
|
118
|
148
|
|
6,00
|
31
|
89
|
89
|
118
|
178
|
Допустимое давление свежеуложенного бетона 100 кН/м

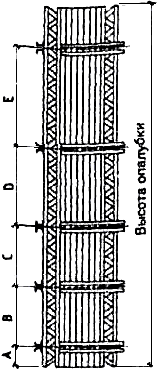

Рис.60
|
Ширина колонны
|
20
|
30
|
40
|
50
|
60
|
70
|
76
|
80
|
90
|
100
|
110
|
120
|
|
Количество балок
|
2
|
2
|
3
|
3
|
4
|
4
|
4
|
4
|
5
|
5
|
5
|
6
|
|
|
Стальной запор для колонн SSRZ 24-97/85, Арт. N: 012150
Для сечений колонн от 24х24 см до 48х60 см
|
|
Рис.61
|
Стальной запор для колонн SSRZ 24-113/101, Арт. N: 012160
Для сечений колонн от 40х40 см до 64х76 см
|
|
Рис.62
|
Стальной запор для колонн SGRZ 181, Арт. N: 012060
Стальной запор для колонн ВАРИО SVRZ 120, Арт. N: 012050
Для сечений колонн от 20х20 см до 120х80 см
|
Рекомендация:
Чтобы избежать утечки воды и расслоения бетона, на углах рекомендуется создать предварительное напряжение не только затягиванием тяжей гайками, но и забивкой клиньев KZ в захваты SKZ.
Таблица 6
Комплектность опалубки ПЕРИ-Варио
|
Наименование и краткая характеристика
|
Масса, кг
|
|
Стальной запор для колонн SSRZ 24
Профиль U 100
|
|
|
SSRZ 24-97/85
Для сечений колонн от 24х24 см до 48х60 см
|
37,4
|
|
SSRZ 24-113/101
Для сечений колонн от 40х40 см до 64х76 см
Рис.63
|
6,2
|
|
Основной запор для колонн SGRZ 181
Профиль U 120, L= 181 см
Рис.64
|
49,0
|
|
Запор для колонн ВАРИО SVRZ 120
Профиль U 120, L = 120 см
Рис.65
|
32,8
|
|
Затяжной захват SKZ
Рис.66
|
2,3
|
|
Клин KZ
Рис.67
|
0,80
|

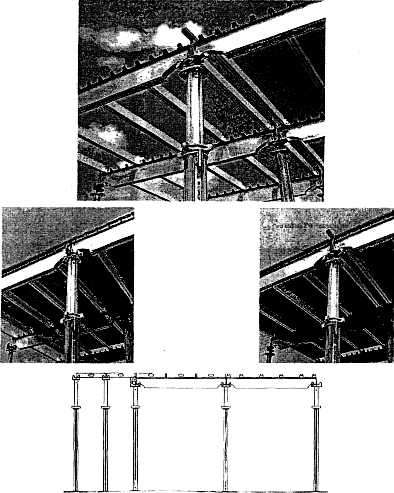

9. Система ПЕРИ СКАЙДЕК - алюминиевая опалубка для перекрытий (рисунок 68).
Рис.68. Опалубка системы Пери Скайдек
Панель опалубки изготовлена из алюминиевой рамы с порошковым покрытием. Обивка рамы из материала Финпли толщиной 9 мм.
В комплект опалубки входят также продольные и поперечные балки, опорные элементы и поддерживающие стойки (таблицы 7 и 8). Возможно устройство палубы без использования панелей, применяя в качестве настила доски или фанеру, закрепляемую к поперечным балкам гвоздями.
Таблица 7
Комплектность опалубки ПЕРИ Скайдек
|
Наименование и краткая характеристика
|
Масса, кг
|
|
Панель SDР,алюминиевая
Порошковое покрытие,
Обшивка Финпли 9 мм по контуру закрытые края
SDР 150х75(1,13 м )
|
14,8
|
|
Дистанционные панели
|
|
|
SDР 150х37,5 (0,56 м )
|
9,4
|
|
SDР 75х75 (0,56 м )
|
9,0
|
|
SDР 75х37,5 (0,28 м )
|
5,0
|
|
Продольная балка SLT,алюминиевая
Порошковое покрытие с зубчатой рейкой из ударостойкой пластмассы
|
|
|
SLT 225
|
15,0
|
|
Для столов и консолей
SLT 375
|
26,2
|
|
Поперечная балка SQT,алюминиевая
Порошковое покрытие, с деревянной рейкой для забивки гвоздей
Для мест подгонки опалубки около колонн и применения в решетчатой системе
|
|
|
SQT 150
|
5,7
|
|
SQT 75
|
2,7
|
|
Краевая балка SRТ,древесина для подгонки вдоль и поперек и около колонн
|
|
|
SRТ 150
|
3,6
|
|
SRТ 75
|
1,7
|
|
Планка SAL, пластмасса
Для системы с падающей головкой
|
|
|
SAL 150
|
1,3
|
|
SAL 75
|
0,7
|
|
Жесткая головка SSK
Порошковое покрытие
С быстро заклинивающейся щеколдой, поддерживает панели, продольные, поперечные и краевые балки
|
3,9
|
|
Падающая головка SFK
Порошковое покрытие с быстро заклинивающейся щеколдой, поддерживает продольные балки, а также планки или обшивку. Длина спуска 55 мм
|
5,9
|
|
Лобовая подставка SSL
Порошковое покрытие
|
2,1
|
Таблица 8
Номенклатура поддерживающих стоек опалубки ПЕРИ Скайдек
|
Наименование и краткая характеристика
|
|
Масса, кг
|
|
РЕР20
|
|
|
|
РЕР 20/260
|
|
13,4
|
|
РЕР 20/300
|
|
15,9
|
|
РЕР 20/350
|
|
19,0
|
|
РЕР 20/410
|
|
23,4
|
|
Базисная плита
|
|
|
|
Головная плита
|
|
|
|
РЕР 30
|
|
|
|
РЕР 30/260
|
|
17,30
|
|
РЕР 30/300
|
|
19,88
|
|
РЕР 30/350
|
|
24,30
|
|
Базисная плита
|
|
|
|
Головная плита
|
|
|
Максимальная масса одного элемента - 15 кг, максимальная масса стойки - 25 кг. Применяя эту опалубку, возможно изготовление железобетонного перекрытия толщиной до 80 см.
Несущая способность поддерживающих стоек в зависимости от их типа составляет 20 или 30 кН. Стойки устанавливают не реже, чем одна стойка на 3 м перекрытия.
и сверен по
материалам, предоставленным Демьяновым А.А.
