1. Универсальная, модульная опалубка для изготовления бетонных и железобетонных конструкций различного назначения. Для возведения стен предназначены 4 системы опалубки: Алу Стар, Стар Тек, Маммут и ЭкоАС. Для возведения колонн - системы Каро А, Каро С и Цирко. Для устройства перекрытий и покрытий предназначена система Мева Дек.

 Все системы опалубки стен имеют следующий набор элементов:

 - щиты;

 - угловые элементы;

 - доборы;

 - опалубочные замки Мева;

 - направляющие опоры;

 - консоли для подмостей;

 - подкосы;

 - фланцевые болты;

 - специальные гайки с резьбой.

 Щиты опалубки - рамной конструкции. Рамы изготовлены из закрытого стального или алюминиевого коробчатого профиля с выгнутым гофром. Палуба щита выполнена из бакелитовой финской фанеры, закрепляемой к раме самонарезающимися винтами. Соединение щитов осуществляется опалубочными клиновыми замками Мева. Опалубка колонн прямоугольного сечения предусматривает использование тех же щитов, что и в опалубке стен, а для изготовления колонн цилиндрических применяют специальную опалубку.

 В комплект опалубки перекрытий входят специальные щиты, главные и вспомогательные балки, опорные головки, падающие головки и поддерживающие телескопические штанги.

 2. Система Алу Стар - опалубка с алюминиевыми рамами, предназначенная для возведения небольших фундаментов и стен в коттеджном строительстве, а также при реконструкционных и ремонтных работах без использования подъемных кранов. Щиты опалубки имеют следующие размеры:

 - высота, см - 90, 135, 270;

 - ширина, см - 24, 25, 30, 40, 45, 49, 50, 55, 75, 90.

 Щиты можно устанавливать как в вертикальном, так и в горизонтальном положении. Наибольший размер щита 270х90 см, масса - 52 кг.

 Система Алу Стар полностью совместима с системой Стар Тек и выдерживает нагрузку от давления свежеуложенного бетона, равную 60 кН/м.

 3. Система Стар Тек - опалубка с высокопрочными стальными рамами, предназначенная для возведения фундаментов и стен из монолитного бетона и железобетона в жилищном, коммунальном и промышленном строительстве. Собирается опалубка как вручную, так и с применением подъемных кранов (рисунок 1).

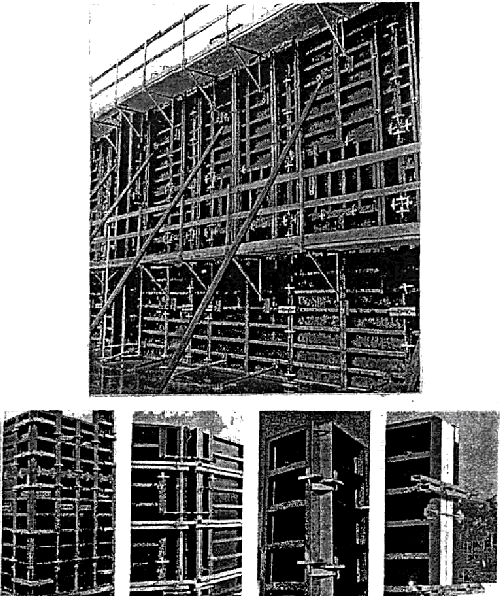

Рисунок 1. Опалубка системы Стар Тек

 Щиты опалубки имеют следующие размеры:

 - высота, см - 90, 135, 270;

 - ширина, см - 24, 25, 30, 40, 45, 49, 50, 55, 75, 90, 135, 240.

 Установку щитов опалубки осуществляют как в вертикальном, так и в горизонтальном положении.

 Наибольший размер щита 270х240 см, масса - 182 кг.

 Система Стар Тек полностью совместима с системой Алу Стар. Выдерживает нагрузку от давления свежеуложенного бетона, равную 70 кН/м.

 4. Система Маммут - крупнощитовая опалубка со стальными рамами для возведения железобетонных стен зданий и сооружений в жилищном, инженерном и промышленном строительстве. Опалубку собирают в укрупненные панели на специальной площадке и устанавливают в проектное положение с применением подъемных кранов (рисунок 2).

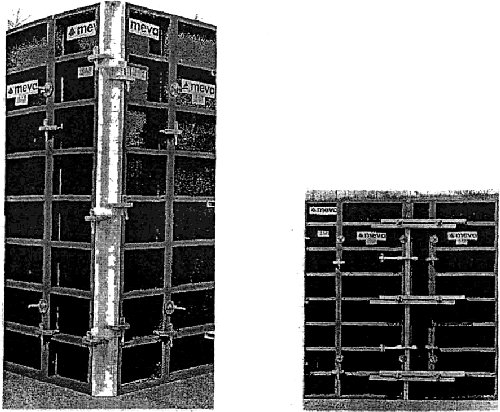

Рисунок 2. Опалубка системы Маммут

 Щиты опалубки имеют следующие размеры:

 - высота, см - 300, 250, 125 см;

 - ширина, см - 25, 30, 40, 45, 50, 55, 60, 75, 100, 125, 250.

 Наибольший размер щита 300х250 см, масса - 300 кг.

 Сборку крупногабаритных панелей осуществляют из щитов, располагая их вертикально, горизонтально или комбинированно.

 Опалубка выдерживает нагрузку от давления свежеуложенного бетона, равную 97 кН/м.

 5. Система Эко Ас - мелкощитовая опалубка со стальными рамами для возведения железобетонных конструкций небольших объемов. Опалубку устанавливают вручную (рисунок 3).

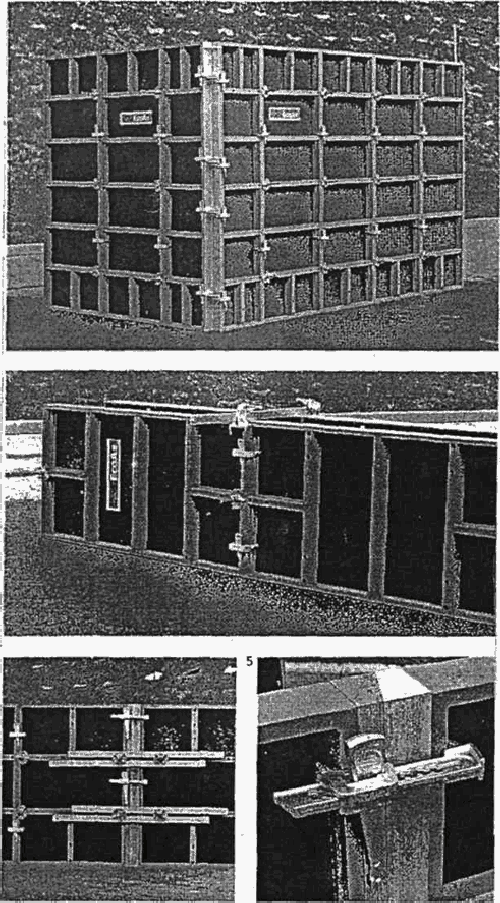

Рисунок 3. Опалубка системы Эко Ас

 Щиты опалубки имеют следующие размеры:

 240х80 см, 240х50 см, 240х40 см;

 120х80 см, 120х50 см, 120х40 см, 120х30 см, 120х25 см;

 80х160 см, 80х40 см.

 Наибольший размер щита 240х80 см, масса - 60 кг.

 Опалубка выдерживает нагрузку от свежеуложенного бетона, равную 60 кН/м.

 6. Система Каро А и Каро С - алюминиевая и стальная опалубка для возведения прямоугольных в плане колонн. Каждая опалубка состоит из 4-х элементов, которые крепятся по принципу ветряной мельницы. Крепление элементов между собой осуществляется натяжными болтами в углах рам. Элементы поставляются с планками для крепления и без палубы.

 Высота элементов:

 для системы Каро А - 225 см, 125 см и 75 см;

 для системы Каро С - 250 см, 125 см и 75 см.

 Сечение колонн в обоих случаях может меняться в пределах от 15х15 см до 60х60 см.

 Элементы системы Каро А устанавливают без применения подъемного крана.

 Опалубка системы Каро А выдерживает нагрузку от свежеуложенного бетона, равную 110 кН/м.

 Опалубка системы Каро С выдерживает нагрузку от свежеуложенного бетона, равную 140 кН/м.

 Применяя эту опалубку, можно изготавливать колонны высотой до 7,5 метров.

 7. Система Цирко - опалубка для возведения цилиндрических колонн диаметром от 25 до 80 см. Высота элементов опалубки равна 300 см, 100 см и 50 см. Опалубка легко наращивается и выдерживает нагрузку от свежеуложенного бетона, равную 120 кН/м.

 8. Система Мева Дек - опалубка перекрытий, предназначена для изготовления монолитных железобетонных перекрытий толщиной до 50 см (таблица 1 и рисунок 9). Набор элементов опалубки в зависимости от наиболее рационального применения дает возможность собирать опалубку четырьмя различными методами:

Таблица 1

 Комплектность опалубки Мева Дек

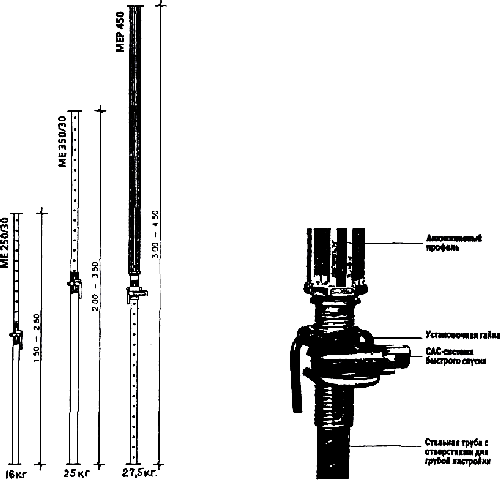

Рисунок 9. Схема наращивания опалубки Мева Дек

 1-й метод. Установка опор Мева; установка на опоры щитов опалубки заводского изготовления.

 2-й метод. Установка опор Мева; укладка главных балок на опоры; укладка щитов опалубки заводского изготовления между главными балками.

 3-й метод. Установка опор Мева; укладка главных балок на опоры; укладка вспомогательных балок на одном уровне с главными; укладка любого опалубочного настила.

 4-й метод. Установка опор Мева; укладка главных балок на опоры; укладка деревянных или каких-либо других балок поперек на главные балки; укладка любого опалубочного настила.
