Опалубочные системы модостр



 Опалубочная система Модостр (рис.1), позволяющая осуществлять скоростное строительство монолитных и сборно-монолитных конструкций, разработана и освоена специалистами БелНИИС. Она обеспечивает высокие темпы бетонирования и хорошее качество лицевых поверхностей при безопасном ведении опалубочных и бетонных работ. Сегодня система Модостр включает в себя более 10 типов опалубок, среди которых два вида мелкощитовой (металлическая и Модостр-Комби), балочно-стоечная - для круглых и прямоугольных колонн, веерная - для колонн, опалубка-стол - для перекрытий, для лифтовых шахт, передвижная и др.





ОПАЛУБОЧНЫЕ СИСТЕМЫ Модостр

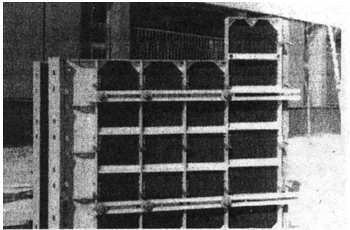

Рис.1. Щит опалубки Модостр



 Мелкощитовая металлическая опалубка предназначена для бетонирования монолитных конструкций фундаментов, стен, инженерных конструкций, колонн и т.п., не требующих дальнейшей высококачественной отделки. Основа системы - рамный каркас с взаимно пересекающимися ребрами и палубой из стального листа.



 В комплект входят щиты высотой 1200 и 1500 мм (900 мм - для столбчатого фундамента) и шириной от 100 до 900 мм, щиты-компенсаторы, внутренние и наружные угловые элементы, шарнирные углы, тяжи, замки, балки-схватки для выравнивания щитов в плоскости.



 Опорные башни из телескопических стоек раскосами и телескопическими подкосами объединены в пространственную систему, рабочая высота которой регулируется от 2 до 3 м.





Таблица 1

 Технические характеристики

Щит опалубки:

удельная масса, кг/мОПАЛУБОЧНЫЕ СИСТЕМЫ Модостр

41-47

несущая способность, кПа



50

Несущая способность винтового тяжа, кН



67

Масса отдельного элемента, кг, не более



25

Масса опорной системы, кг, на 1 мОПАЛУБОЧНЫЕ СИСТЕМЫ Модостр перекрытия



30-40

Оборачиваемость, раз



200-400



 Мелкощитовая опалубка Модостр-Комби (рис.2) по техническим, технологическим и дизайнерским параметрам не уступает зарубежным аналогам, она выполнена в каркасном варианте с палубой из водостойкой фанеры и предназначена для возведения монолитных конструкций с высоким качеством лицевых поверхностей. Важным преимуществом опалубки является то, что щиты могут поставляться высотой в этаж (2,5; 2,7 или 3 м) при ширине от 300 до 600 мм. Несущая способность щитов 50 кПа, что позволяет бетонировать стены одновременно на высоту без технологических перерывов.





ОПАЛУБОЧНЫЕ СИСТЕМЫ Модостр

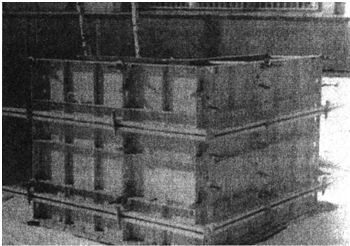

Рис.2. Мелкощитовая опалубка МОДОСТР-КОМБИ



 Таблица 2

 Технические характеристики

Щит опалубки:

удельная масса, кг/мОПАЛУБОЧНЫЕ СИСТЕМЫ Модостр

33-36



несущая способность, кПа

65



Несущая способность винтового тяжа, кН



67

Оборачиваемость, раз



80-100

Оборачиваемость при замене палубы, раз



До 200

Деформативность конструкции при максимальной нагрузке не более

1/400 пролета
