Схемы опалубки колонн

 На угловых элементах



Схемы опалубки колонн

 На универсальных щитах



Схемы опалубки колонн



Спецификация элементов опалубки одной колонны 400х400х3 м (h) на угловых элементах

N

Наименование элемента



Артикул

Ед. изм.

Кол-во

1

Щит линейный 0,4x3,0



10116

шт.

4

2

Угловой элемент 3,0 AL



11004

шт.

4

3

Замок литой клиновой Крамос



11603

шт.

32

4

Подкос одноуровневый



11401

шт.

2

Площадь:



4,80



 Спецификация элементов опалубки одной колонны 500х500х3 м (h) на угловых элементах

N

Наименование элемента



Артикул

Ед. изм.

Кол-во

1

Щит линейный 0,5x3,0

10114

шт.

4



2

Угловой элемент 3,0 AL

11004

шт.

4



3

Замок литой клиновой Крамос

11603

шт.

32



4

Подкос одноуровневый

11401

шт.

2



Площадь:

6,00





 Спецификация элементов опалубки одной колонны 200-600х200-600х3 м (h) на универсальных щитах

N



Наименование элемента

Артикул

Ед. изм.

Кол-во

1



Щит универсальный 0,8x3,0-50

10704

шт.

4

2



Шкворень Крамос с гайкой 330

11742

шт.

16

3



Шайба шкворня 110

11711

шт.

16

4



Подкос одноуровневый

11401

шт.

2

Площадь:



9,60

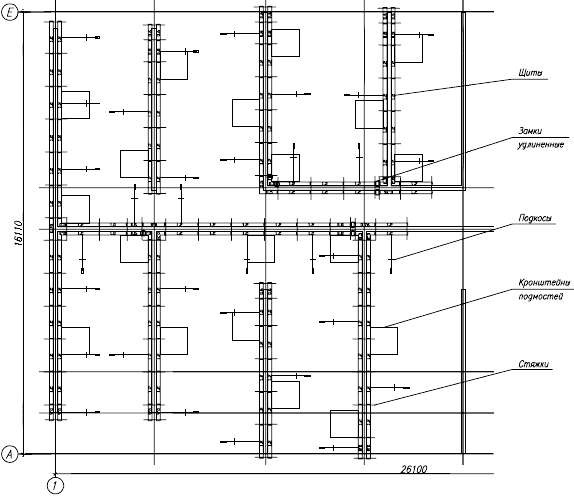

 Схема опалубки стен типовой секции на захватке 1

Схемы опалубки колонн

 Спецификация элементов опалубки стен типовой секции за 2 захватки



N



Наименование элемента

Артикул

Ед. изм.



Захватка

 1

Захватка

 2

Общий комплект

1



Щит линейный 0,6x3,0

10112

шт.

14

12

14

2



Щит линейный 0,76x3,0

10107

шт.

3

0

3

3



Щит линейный 0,8x3,0

10105

шт.

11

10

11

4



Щит линейный 1,0x3,0

10103

шт.

4

4

4

5



Щит линейный 1,2x3,0

10102

шт.

98

96

98

6



Щит угловой внутренний 0,3x0,3x3,0

10504

шт.

9

9

9

7



Щит угловой наружный 0,5x0,5x3,0

10602

шт.

1

1

1

8



Стяжка 800 SEIFERT

11702-Г

шт.

234

222

234

9



Шайба стяжки 180

11710

шт.

468

444

468

10



Замок литой клиновой Крамос

11603

шт.

363

336

363

11



Замок удлиненный Крамос

11612

шт.

21

18

21

12



Захват монтажный

11101

шт.

2

2

2

13



Строп 2-х ветьевой 2 СК 1,6-3,5 зап.

11103

шт.

1

1

1

14



Подкос двухуровневый

11402

шт.

33

28

33

15



Кронштейн подмостей

11501

шт.

38

36

38

Площадь:

442,44



422,40

442,44

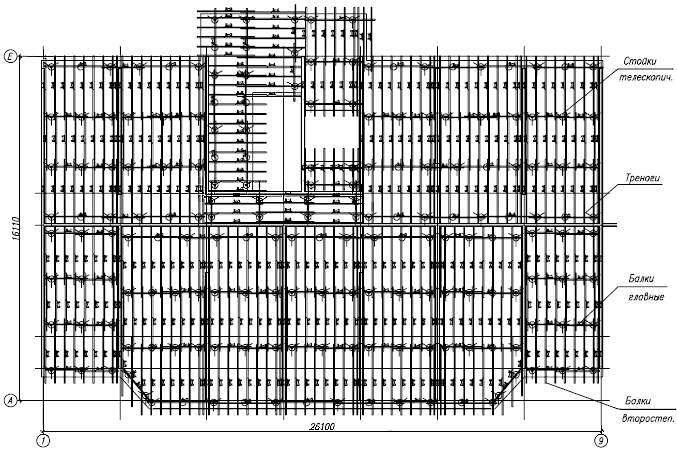

 Схема опалубки перекрытий типовой секции

Схемы опалубки колонн



 Спецификация элементов опалубки перекрытий типовой секции на телескопических стойках

 Площадь захватки - 420 мСхемы опалубки колонн



N



Наименование элемента

Артикул

Ед. изм.

Кол-во

1



Стойка телескопическая 3,7

21102

шт.

185

2



Унивилка

21105

шт.

151

3



Тренога

21101

шт.

151

4



Балка

401ХХ

м

1435,6

5

Фанера лам. 18x1220x2440 F/FI 120 гр/мСхемы опалубки колонн



30302

мСхемы опалубки колонн

7,769



 Раскрой балок на опалубку перекрытий

N



Типоразмер

Артикул

Обозн. по чертежу



Кол-во, шт.

Длина, м

1



Балка 2000

40101

Б-1

62

124

2



Балка 2700

40104

Б-3

146

394,2

3



Балка 3000

40105

Б-4

176

528

4



Балка 3300

40106

Б-5

118

389,4

Итого:



1435,6



 Ламинированная березовая фанера производства Костромского фанерного завода

 Назначение:

 для бетонных работ высокого качества в монолитном ж/б строительстве (используется в качестве опалубки более 100 раз, если их очищать и смазывать после каждого применения);

 отделочные строительные работы (покрытие полов, облицовка стен и т.д.)

 строительство транспортных средств, кораблей, катеров, лодок;

 рекламные конструкции

 Преимущества:

 Фанера, покрытая фенольной пленкой, хорошо выдерживает воздействие влаги, химических веществ, температурных колебаний, ультрафиолетового излучения.

 Поверхность имеет высокую износоустойчивость. Материал безопасен для человеческой жизни и окружающей среды.

 Склеивание:

 Склейка шпона производится водостойким фенольным клеем, изготовленным на основе формальдегидной смолы. Клеевое соединение устойчиво к атмосферным воздействиям, не подвержено коррозии, выдерживает воздействие кипящей воды.

 Характеристика поверхности:

 Поверхность облицованной фанеры имеет высокую прочность и износоустойчивость, не трескается. Легко чистится. Устойчива к воздействию влаги и химических веществ.



Стандартные размеры фанеры:



1220х2440 мм; 1250x2500 мм



Стандартная толщина:



15; 18; 21 мм

Сорт I - F/F (гладкая/гладкая)



 Пластмассовые комплектующие опалубки стен, перекрытий и колонн

Элемент

Описание

Артикул



Вес, кг

Пробка 22



60201

Схемы опалубки колонн

Для предохранения неиспользованных отверстий в щитах опалубки от бетонной смеси

Упаковка по 1000 шт.

Фиксатор Конус



60202

Схемы опалубки колонн

Для предохранения задействованных отверстий в щитах от попадания бетонной смеси

Упаковка по 1000 шт.

Труба ПВХ 25/1,5



60203

Схемы опалубки колонн

Для защиты винта стяжки от бетонной смеси

Порезка по 3 м

Уголок ПВХ



60206

Схемы опалубки колонн

Для формирования ровных кромок на углах

Порезка по 3 м

Фиксатор Звездочка



60204

Схемы опалубки колонн

Применяется для соблюдения защитного слоя арматуры

Толщина защ. слоя - 25 мм

Диаметр арматуры - 4-20 мм

Упаковка по 1000 шт.

Фиксатор Стойка



60216

Схемы опалубки колонн

Применяется для соблюдения защитного слоя горизонтальной арматуры

Толщина защ. слоя - до 25 мм

Диаметр арм-ры - до 25 мм

Упаковка по 1000 шт.



 Смазка для ведения монолитных работ АНГРОЛ

 Технические характеристики

Наименование показателя



Норма

1. Внешний вид

Однородная жидкость темно-коричневого цвета



2. Кислотное число, мг КОН на 1 гр продукта в пределах

8-15

3. Плотность, г/смСхемы опалубки колонн, при 20 °С, в пределах

0,8-0,95

4. Стабильность эмульсии, % выделившегося в течении 3 ч масла не более

1



 Основные достоинства продукта

 - Низкие цены

 - Готовая эмульсия обеспечивает освобождение изделий из форм без повреждений и без ухудшения их механических свойств

 - Не вызывает коррозии металла

 - Проста в применении

 - Неядовитая, не имеет острого запаха

 - Пожаро- и взрывобезопасная

 - Однородная и устойчивая при хранении

 - Хорошо удерживается на вертикальной поверхности форм, не стекает под воздействием вибрации или бетонной смеси

 - Возможно применение при температуре до - 30 °С

 - Впоследствии наносимые штукатурки и краски будут иметь хорошую адгезию к монолитным конструкциям



Фасовка

 Изделие транспортируется в 200 литровых металлических бочках (~194,4 кг).

 Расход 1 кг на 30 мСхемы опалубки колонн

 ТУ 0258-094-10968286-99. Товар сертифицирован.



Ремонт алюминиевой и стальной опалубки

 Группа компаний КРАМОС, производитель и поставщик алюминиевой опалубки и комплектующих для монолитного строительства, сообщает, что с октября 2003 года. Организован участок по восстановительному ремонту щитов опалубки всех типов и производителей.

 Ремонт включает в себя:

 - Очистку щитов опалубки от наплывов бетона.

 - Рихтовку и правку каркаса щитов, с заменой /если требуется/ поврежденных элементов, втулок, сваркой углов и т.д.

 - Замену и перелицовку фанерной палубы.

 - Сварочные работы по алюминию.

 После восстановительного ремонта щит опалубки не уступает по своим техническим характеристикам новому изделию.

 Возможен выезд наших специалистов на место для оценки стоимости и определения сроков ремонта опалубки.

 Стоимость отремонтированного щита составляет 30-40% от стоимости нового. Надеемся на плодотворное и взаимовыгодное сотрудничество.
