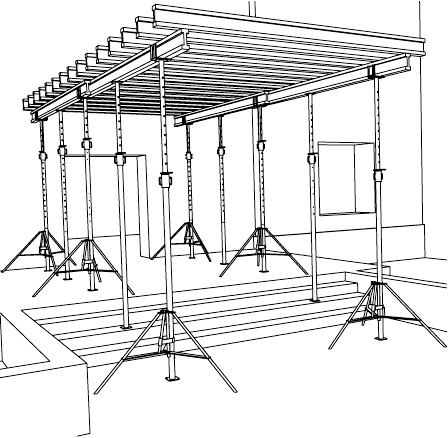

Опалубка перекрытий на телескопических стойках
Применяется при небольшой толщине перекрытий, состоит из телескопических стоек и деревянных балок высотой 200 мм. Использование данного вида опалубки перекрытий позволяет значительно уменьшить стоимость кв. метра опалубки.
Использование настоящей системы опалубки гарантирует Вам:
- минимальное количество рабочих, занятых на монтаже - демонтаже опалубки;
- высокое качество потолков в возводимом здании;
- короткое время монтажа и демонтажа опалубки;
- безопасность производства как опалубочных, так и бетонных работ;
- изготовление в будущем перекрытий любого планового очертания.
Комплектующие опалубки перекрытий
|
Элемент
|
Описание
|
Артикул
|
Вес, кг
|
|
Стойка телескопическая
|
Стойка телескопическая 3,7
|
21102
|
20,4
|
|
|
Рабочий диапазон 2,0-3,7 м
несущая способность - 2 т
|
|
|
|
|
Стойка телескопическая 3,2
|
21112
|
18,3
|
|
|
Рабочий диапазон 1,8-3,2 м
несущая способность - 2 т
|
|
|
|
|
Стойка телескопическая 4,5
|
21108
|
24
|
|
|
Рабочий диапазон 2,45-4,5 м
Предназначена для поддержания балок и регулирования высоты опалубки перекрытия
При подборе высот учитывать высоту балок и зазор для демонтажа
|
|
|
|
Унивилка
|
|
21105
|
3,43
|
|
|
Для балок сечением b-80 х h-200 мм
|
|
|
|
|
Унивилка (под брус)
|
21106
|
3,16
|
|
|
Служит опорой для балок и удерживает их вертикально
|
|
|
|
Тренога
|
|
21101
|
10,8
|
|
|
Для удержания стоек в проектном положении при монтаже
|
|
|
Стальные детали могут быть оцинкованы
Комплектующие опалубки перекрытий
|
Элемент
|
Описание
|
Артикул
|
Вес, кг
|
|
Устройство ограждающее
|
Выполнение условий ТБ CMP
|
21201
|
11,22
|
|
Струбцина
|
Струбцина 300-500
|
21103
|
17,68
|
|
|
Струбцина 300-600
|
21107
|
18,58
|
|
|
Используется для опалубки и бетонирования ригелей одновременно с перекрытием
|
|
|
Стальные детали могут быть оцинкованы

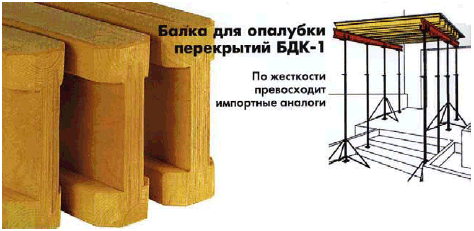

Балка для опалубки перекрытий БДК-1
Соответствует требованиям нормативных документов ГОСТ 4981-87
Стандартные размеры: 2,0; 2,5; 2,7; 3,0; 3,3; 3,6; 3,9; 4,2; 4,5 м
(возможны дополнительные размеры по желанию заказчика)
Вес: 6 кг/пог.м
Высота: 200 мм
Ширина: 80 мм
Долговечность:
- надежное шиповое соединение проклеивается несколькими слоями, за счет этого исключается раскалывание бруса;
- высококачественная фанера, пропитанная специальной смолой, делает ее надежной и стабильной в применении;
Эффективность:
- применение балки БДК-1 с ее большой несущей способностью значительно снижает количество опор перекрытия, что сокращает количество частей для монтажа и демонтажа опалубки в результате чего уменьшает затраты рабочего времени и повышает рентабельность
- Балка БДК-1 долговременного использования, поэтому вложенные в нее средства рентабельны.
- Брус сечением 40х80 мм придает устойчивость и дает возможность забивки гвоздей.
- Стабильность формы и долговечность были доказаны путем стендовых испытаний и подтвердились на практике в жестких строительных условиях.
Двутавровая балка на основе LVL СВЕЗА
Двутавровая балка представляет собой клееную конструкцию, изготовленную на основе нового для России продукта LVL (laminated veneer lumber). Материал изготавливается из шпона хвойных пород древесины. Шпон склеен водостойким фенольным клеем, на основе формальдегидной смолы производства финской фирмы DYNEA OY с продольным направлением волокон во всех слоях. Плотность 550 кг/м . Использование бруса LVL в качестве сырья для производства двутавровой балки позволяет добиться исключительных параметров готового продукта.
Двутавровую балку отличает: высокая долговечность и прочность; повышенная влагостойкость; малый вес при высокой несущей способности; высокая формоустойчивость при длительной эксплуатации; огнестойкость; устойчивость к значительным перепадам температур; возможность изготовления двутавровой балки любых размеров; безопасность применения и экологичность.
Тип балки:
ТОР - двутавровая балка изготовленная целиком из LVL.
OPTI - двутавровая балка: полки изготовлены из елового бруса, стенка из LVL.
Возможно изготовление балок других высот по согласованию.
Возможно изготовление балок длиной до 18 м по согласованию.
Склеивание:
Клеевое соединение устойчиво к воздействиям окружающей среды и кипячению в воде. Показатели прочности склейки двутавровой балки соответствуют DIN 68705 part 3 BFU 100
Класс эмиссии формальдегида:
Е1, согласно EN 717 Part 2 и А стандарта TN 1084;
Нормативные требования:
Соответствует требованиям ГОСТ 20850-84, ТУ 5366-001-00166469-2004
Сертификация:
Продукция имеет сертификаты Московской системы добровольной сертификации в строительстве (система Мосстройсертификации), а также соответствует государственным санитарно-эпидемиологическим правилам и нормативам (Санитарно-эпидемиологические заключения).
|
Тех. показатели
|
Ед. изм.
|
Значение
|
|
Влажность
|
%
|
 10
|
|
Плотность
|
кг/м
|
450 - 550
|
|
Поперечная сила
|
кН
|
11,0
|
|
Изгибающий момент
|
кНм
|
5,0
|
|
Сопротивление изгибу
|
кНм
|
429,0
|
|
L, м
|
Масса, кг
|
Артикул
|
|
|
|
OPTI
|
TOP
|
|
1,45
|
7,98
|
40620
|
40720
|
|
2,65
|
14,58
|
40614
|
40714
|
|
3,00
|
16,50
|
40605
|
40705
|
|
3,30
|
18,15
|
40606
|
40706
|
|
3,60
|
19,80
|
40607
|
40707
|
|
3,90
|
21,45
|
40609
|
40709
|
|
4,20
|
23,10
|
40611
|
40711
|
|
4,50
|
24,75
|
40612
|
40712
|
|
4,90
|
26,95
|
40619
|
40719
|
|
6,00
|
33,00
|
40621
|
40721
|
|
6 - 18
|
5,5/м
|
406ХХ
|
407ХХ
|
_________________
* техническая информация носит справочный характер и может быть изменена
Схема расстановки телескопических стоек и раскладки деревянных балок опалубки перекрытий
|
Толщина плиты, мм
|
Пролет главных балок (работающих по многопролетной схеме) - В при пролете второстепенных балок - А, мм
|
Расстояние между второстепенными балками - С при толщине фанеры - t , мм
|
|
|
А=1500
|
А=1750
|
А=2000
|
А=2250
|
А=2500
|
А=2750
|
А=3000
|
t=15
|
t=18
|
t=21
|
|
160
|
2370
|
2190
|
2050
|
1830
|
1650
|
1500
|
1370
|
370
|
450
|
500
|
|
180
|
2270
|
2100
|
1900
|
1690
|
1520
|
1370
|
1260
|
350
|
400
|
500
|
|
200
|
2180
|
2010
|
1750
|
1560
|
1410
|
1270
|
1170
|
350
|
400
|
450
|
|
220
|
2080
|
1850
|
1620
|
1430
|
1290
|
1170
|
1080
|
330
|
400
|
450
|
|
240
|
2020
|
1730
|
1520
|
1340
|
1200
|
1110
|
1010
|
320
|
380
|
450
|
|
260
|
1890
|
1630
|
1430
|
1250
|
1140
|
1030
|
950
|
310
|
370
|
450
|
Для однопролетных балок расстояние - В принимается  =0,92х , так как их прогиб больше.

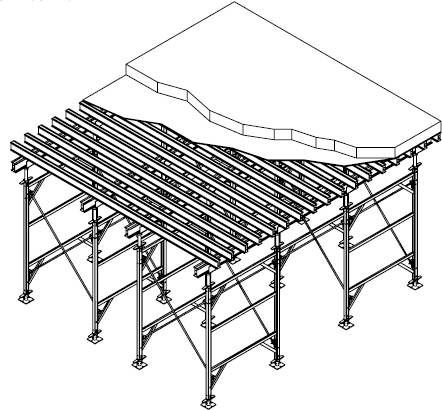

Опалубка перекрытий из рам
Основу конструкции составляют алюминиевые рамы высотой 0,3; 0,6; 0,9; 1,2; 1,5; 1,8; 2,1; 2,4 м и шириной в зависимости от нагрузок 1,2; 1,5; 1,8 м или телескопические стойки, поперечные и продольные балки.
|
Высота рамы, м
|
Ширина рамы, м
|
|
|
1,2
|
1,5
|
1,8
|
|
|
Артикул
|
Вес, кг
|
Артикул
|
Вес, кг
|
Артикул
|
Вес, кг
|
|
0,3
|
20101
|
3,2
|
20201
|
3,6
|
20301
|
3,9
|
|
0,6
|
20102
|
6,2
|
20202
|
6,6
|
20302
|
6,9
|
|
0,9
|
20103
|
9,5
|
20203
|
10,2
|
20303
|
10,9
|
|
1,2
|
20108
|
11,5
|
20208
|
12,2
|
20308
|
12,9
|
|
1,5
|
20104
|
15,7
|
20204
|
16,7
|
20304
|
17,8
|
|
1,8
|
20105
|
17,7
|
20205
|
18,8
|
20305
|
19,8
|
|
2,1
|
20106
|
19,7
|
20206
|
20,7
|
20306
|
21,7
|
|
2,4
|
20107
|
23,0
|
20207
|
24,4
|
20307
|
25,8
|
Кроме того, существует усиленная система опалубки для строительства мостов, туннелей и других инженерных сооружений состоящая из рам, воспринимающих высокие нагрузки при бетонировании перекрытий толщиной от 0,4-1,2 м и на больших высотах (до 10 м).
Примерный расчет опалубки перекрытий на рамах
В расчете стоимости опалубки перекрытий на рамах принято, что толщина перекрытия - 160 мм, высота перекрытия - 3,3 м. За основу взят стол из рам высотой - 2,1 м и шириной - 1,5 м, что позволит бетонировать перекрытия на высоте от 2,76 до 3,60 м. Грузовая площадь такого стола составит 12,75 м (диктуется жесткостью балок и фанеры).
|
N
|
Наименование элемента
|
Артикул
|
Ед. изм.
|
Кол-во
|
|
1
|
Рама Н-2,1 х L-1,5
|
20206
|
шт.
|
2
|
|
2
|
Крестовая связь Н-1,5 х L-1,5
|
20911
|
шт.
|
2
|
|
3
|
Скоба-фиксатор
|
20409
|
шт.
|
8
|
|
4
|
Накладка
|
20412
|
шт.
|
8
|
|
5
|
Опора
|
20403
|
шт.
|
4
|
|
6
|
Основание
|
20406
|
шт.
|
4
|
|
7
|
Палец
|
20411
|
шт.
|
8
|
|
8
|
Домкрат
|
20401
|
шт.
|
8
|
|
9
|
Балка деревянная H=200
|
401ХХ
|
м
|
40
|
|
10
|
Ламинированная фанера F/FI 1220x2440 мм, толщиной 18 мм
|
30302
|
Лист
|
5
|

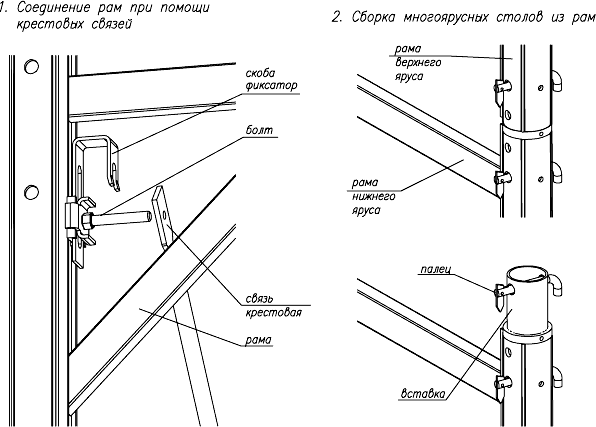

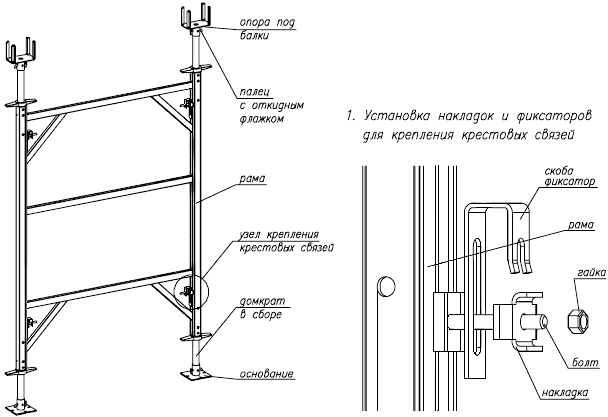

Схема сборки алюминиевых рам

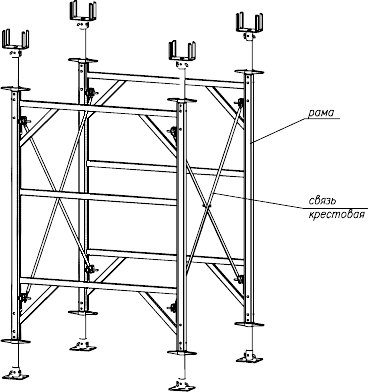

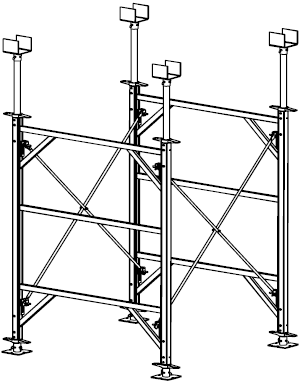

Схема сборки столов из алюминиевых рам
Комплектующие опалубки перекрытий
|
Элемент
|
Описание
|
Артикул
|
Вес, кг
|
|
Крестовая связь
|
|
|
|
|
|
Крестовая связь 0,9x0,9
|
20904
|
4,4
|
|
|
Крестовая связь 0,9x1,2
|
20905
|
5,2
|
|
|
Крестовая связь 0,9x1,5
|
20906
|
6,0
|
|
|
Крестовая связь 1,2x1,2
|
20908
|
5,9
|
|
|
Крестовая связь 1,2x1,5
|
20909
|
6,6
|
|
|
Крестовая связь 1,2x1,8
|
20910
|
7,4
|
|
|
Крестовая связь 1,5x1,5
|
20911
|
7,3
|
|
|
Крестовая связь 1,5x1,8
|
20912
|
8,0
|
|
|
Крестовая связь 0,6x1,5
|
20913
|
5,6
|
|
|
Соединение рам между собой
|
|
|
|
Опора
|
Опора
|
20403
|
4,4
|
|
|
Опора под брус
|
20416
|
3,98
|
|
|
Опора (AL балка)
|
20404
|
3,4
|
|
|
Поддерживающий элемент для продольных балок
|
|
|
|
Основание
|
|
20406
|
1,68
|
|
|
Опорный элемент рам
|
|
|
|
Зажим универсальный
|
|
20903
|
0,4
|
|
|
Фиксирование продольных и поперечных балок между собой
|
|
|
Стальные детали могут быть оцинкованы
Комплектующие опалубки перекрытий
|
Элемент
|
Описание
|
Артикул
|
Вес, кг
|
|
Штанга
|
|
20417
|
3,6
|
|
|
Используется вместо верхних домкратов (позволяет регулировать высоту ступенями)
|
|
|
|
Скоба-фиксатор
|
|
20409
|
0,22
|
|
|
Фиксирование крестовых cвязей
|
|
|
|

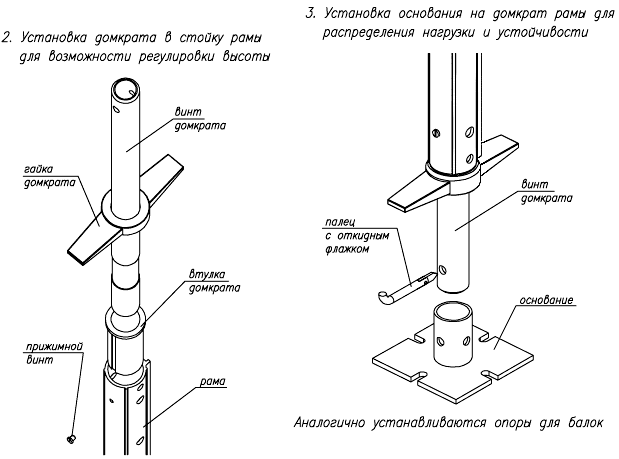

Гайка домкрата
|
Домкрат
Выравнивание опалубки перекрытий по горизонтали и до проектной отметки (ход винта 475 мм)
|
20401
|
5,4
|
|
Винт домкрата
|
|
|
|
|
Втулка домкрата
|
|
|
|
Стальные детали могут быть оцинкованы
Комплектующие опалубки перекрытий
|
Элемент
|
Описание
|
Артикул
|
Вес, кг
|
|
Палец
|
|
20411
|
0,11
|
|
|
Фиксирование опоры и основания относительно рамы, а также соединение рам и вставки
|
|
|
|
Накладка
|
|
20412
|
0,1
|
|
|
Опорный элемент для крестовых связей, работает в паре с фиксатором
|
|
|
|
Вставка
|
|
20405
|
0,94
|
|
|
Соединение рам между собой по высоте
|
|
|
Стальные детали могут быть оцинкованы
|
