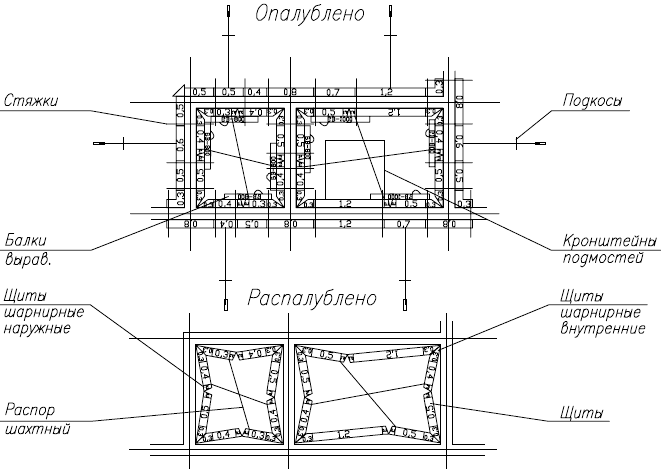

В представленной системе внутренний контур опалубки шахт может переставляться краном без разборки на отдельные элементы. При помощи шахтных распоров опалубка отрывается от бетона, при этом за счет складывания шарнирных элементов уменьшается поперечное сечение, что позволяет переставить опалубку.
Спецификация элементов опалубки стен шахт лифтов
|
N
|
Наименование элемента
|
Артикул
|
Ед. изм.
|
Кол-во
|
|
1
|
Щит линейный 0,3x3,0
|
10117
|
шт.
|
2
|
|
2
|
Щит линейный 0,4x3,0
|
10116
|
шт.
|
8
|
|
3
|
Щит линейный 0,5x3,0
|
10114
|
шт.
|
12
|
|
4
|
Щит линейный 0,6x3,0
|
10112
|
шт.
|
2
|
|
5
|
Щит линейный 0,7x3,0
|
10110
|
шт.
|
2
|
|
6
|
Щит линейный 0,8x3,0
|
10105
|
шт.
|
5
|
|
7
|
Щит линейный 1,2x3,0
|
10102
|
шт.
|
4
|
|
8
|
Щит угловой внутренний 0,3x0,3x3,0
|
10504
|
шт.
|
3
|
|
9
|
Щит шарнирный внутренний 0,3x0,3x3,0 AL
|
10404
|
шт.
|
8
|
|
10
|
Щит шарнирный наружный 0,1x0,1x3,0 AL
|
10403
|
шт.
|
8
|
|
11
|
Угловой элемент 3,0 AL
|
11004
|
шт.
|
1
|
|
12
|
Балка выравнивающая 0,8
|
12003
|
шт.
|
18
|
|
13
|
Балка выравнивающая 1,0
|
12002
|
шт.
|
6
|
|
14
|
Стяжка 800 SEIFERT
|
11702-Г
|
шт.
|
75
|
|
15
|
Шайба стяжки 180
|
11710
|
шт.
|
150
|
|
16
|
Замок литой клиновой Крамос
|
11603
|
шт.
|
182
|
|
17
|
Захват монтажный
|
11101
|
шт.
|
2
|
|
18
|
Строп 2-х ветьевой 2 СК 1,6-3,5 зап.
|
11103
|
шт.
|
1
|
|
19
|
Подкос двухуровневый
|
11402
|
шт.
|
6
|
|
20
|
Кронштейн подмостей
|
11501
|
шт.
|
2
|
|
21
|
Распор шахтный 1,5
|
50201
|
шт.
|
8
|
|
|
Площадь:
|
|
|
88,20
|
Опорная площадка для шахт лифтов
Применяется при бетонировании стен шахт и перекрытий над шахтами лифтов, служит опорой для опалубочного оборудования. Устанавливается и передвигается с этажа на этаж при помощи крана. Конструкция устроена таким образом, что фиксирование площадки в уровне перекрытий происходит автоматически.
Использование опорной площадки позволяет сократить время и трудозатраты при ведении работ по монтажу и демонтажу опалубки.
Стоимость опорной площадки зависит от размеров шахт.

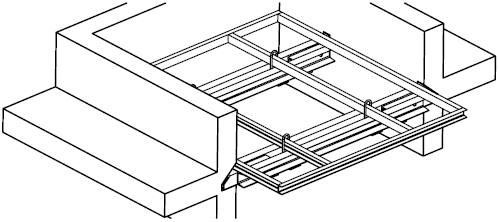

Рис.10. Общий вид опорной площадки для шахт лифтов

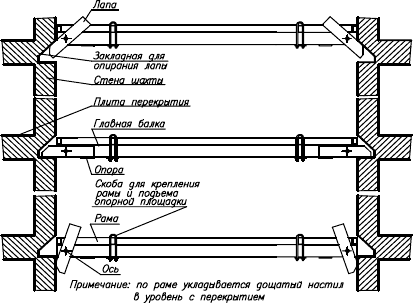

Рис.11. Устройство и принцип действия опорной площадки
|
