Опалубка колонн на универсальных щитах
Для возведения колонн с размером прямоугольного сечения от 200 до 600 мм предусмотрены универсальные щиты 0,8х3,0 м с отверстиями под шкворни, позволяющие устанавливать необходимый размер колонн в плане с шагом 50 мм или 100 мм (в зависимости от исполнения).

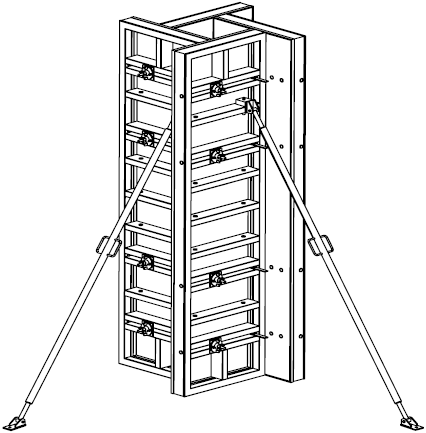

Рис.7. Опалубка колонн на универсальных щитах

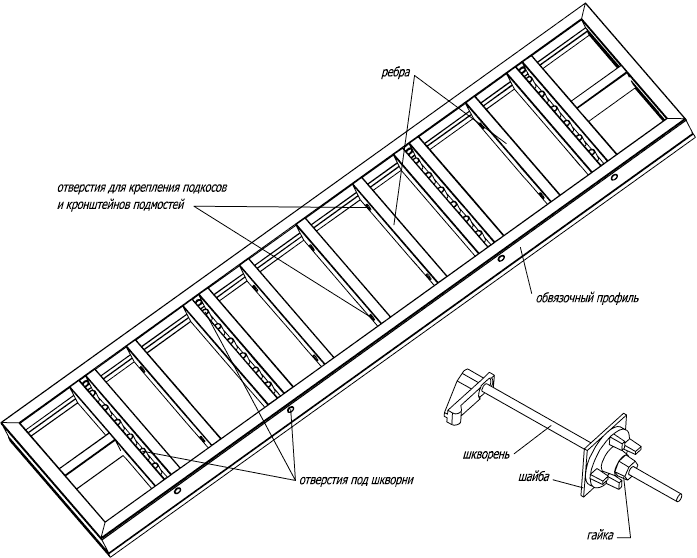

Рис.8. Щит универсальный и шкворень
Типоразмеры универсальных щитов (а также их масса и площадь) указаны в таблице:
|
Типоразмеры ахH - шаг (мм), м
|
0,8x3,0 - 50
|
|
Артикул
|
10704
|
|
Масса, кг
|
82
|
|
S, м
|
2,4
|
Примечание: щиты других типоразмеров выпускаются под заказ; возможно изготовление палубы из фанеры с пластиковым покрытием.
Опалубка колонн на угловых элементах
Кроме того, для возведения колонн предусмотрен вариант опалубки, в котором линейные щиты необходимого размера монтируются между собой при помощи угловых элементов.

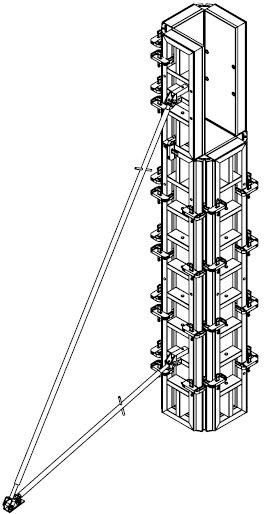

Рис.9. Опалубка колонн на угловых элементах
Комплектующие опалубки стен и колонн
|
Элемент
|
Описание
|
Артикул
|
Вес, кг
|
|
Замок эксцентриковый
|
Соединение щитов в панели и выравнивание щитов между собой
|
11605
|
3,24
|
|
Замок удлиненный
|
Соединение и выравнивание щитов между собой со вставкой между щитами до 250 мм
Стяжной винт не сваривать и не нагревать!
|
11602
|
4,41
|
|
Замок литой клиновой КраМос
|
Соединение щитов в панели и выравнивание между собой
Конструкция не разборная, что исключает потерю деталей
Для монтажа необходим только молоток
|
11603
|
3,3
|
|
Замок удлиненный КраМос
|
Соединение и выравнивание щитов между собой со вставкой между щитами до 250 мм
Возможно соединение щитов под прямым углом друг к другу, например при опалубке фундаментов
Стяжной винт не сваривать и не нагревать!
|
11612
|
5,0
|
Стальные детали могут быть оцинкованы.
Комплектующие опалубки стен и колонн
|
Элемент
|
Описание
|
Артикул
|
Вес, кг
|
|
Подкос двухуровневый
|
|
11402
|
26,9
|
|
|
Подкос двухуровневый 4,3
|
11403
|
39,1
|
|
|
Применяется при сборках опалубки высотой до 4,2 м
Установка щитов (панелей) опалубки в вертикальном (проектном) положении и их выравнивание
Подкосы необходимо надежно крепить к основанию!
|
|
|
|
Подкос одноуровневый
|
|
11401
|
15,6
|
|
|
Подкос одноуровневый 5,0
|
11406
|
31,8
|
|
|
Применяется при сборках опалубки высотой до 6 м
Установка щитов (панелей) опалубки в вертикальном (проектном) положении и их выравнивание
Подкосы необходимо надежно крепить к основанию!
|
|
|
Стальные детали могут быть оцинкованы.
Комплектующие опалубки стен и колонн
|
Элемент
|
Описание
|
Артикул
|
Вес, кг
|
|
Подмости наружные ПН-6
|
|
11504
|
94
|
|
|
Безопасный монтаж и демонтаж внешних щитов и панелей опалубки наружных стен здания
Комплект состоит из 2-х кронштейнов, связей и 4-х крюков для возможности перестановки на следующий этаж
Возможно крепление подкосов при обеспечении надежности дощатого настила
Рабочий настил обязательно закреплять к кронштейнам!
|
|
|
|
Кронштейн подмостей
|
|
11501
|
17,1
|
|
|
Обеспечение безопасности монтажников в процессе бетонирования
При складировании не допускать опирание опалубки на кронштейны!
Использовать только на надежно закрепленных конструкциях опалубки!
|
|
|
Стальные детали могут быть оцинкованы.
Комплектующие опалубки стен и колонн
|
Элемент
|
Описание
|
Артикул
|
Вес, кг
|
|
Угловой элемент
|
Угловой элемент 3,0 AL (алюминиевый)
|
11004
|
18
|
|
|
На элемент необходимо 8 замков в 4-х уровнях по высоте
|
|
|
|
|
Угловой элемент 3,3 AL
|
11014
|
20
|
|
|
На элемент необходимо 10 замков в 5-ти уровнях
|
|
|
|
|
Угловой элемент 1,2 AL
|
11005
|
7
|
|
|
На элемент необходимо 4 замка в 2-х уровнях
|
|
|
|
|
Угловой элемент 0,6 AL
|
11006
|
3,5
|
|
|
На элемент необходимо 2 замка в 1-м уровне
Используется в опалубке колонн для соединения линейных щитов между собой и при формировании прямых углов
Профиль позволяет установить замки в любом уровне по высоте элемента
|
|
|
|
Захват монтажный
|
|
11101
|
6,1
|
|
|
Грузоподъемное приспособление для строповки щитов и панелей (грузоподъемность - 1,5 т)
|
|
|
|
|
Строп 2-х ветьевой 2 СК1,6-3,5 зап.
Для строповки панелей
|
11103
|
|
|
|
Строп 1-но ветьевой СК1,6-3,6
Для строповки щитов
|
11104
|
|
Стальные детали могут быть оцинкованы.
Комплектующие опалубки стен и колонн
|
Элемент
|
Описание
|
Артикул
|
Вес, кг
|
|
Щит компенсатор
|
Щит компенсатор 3,0
|
10801
|
106
|
|
|
Щит компенсатор 3,3
|
10804
|
|
|
|
Щит компенсатор 1,2
|
10802
|
|
|
|
Щит компенсатор 0,6
|
10803
|
|
|
|
Используется для добора необходимой длины стены и удобства распалубливания (от 60 до 200 мм)
|
|
|
|
Балка выравнивающая
|
Балка выравнивающая 0,8
|
12003
|
11,13
|
|
|
Балка выравнивающая 1,0
|
12002
|
13,46
|
|
|
Балка выравнивающая 1,3
|
12001
|
16,94
|
|
|
Балка выравнивающая 1,5
|
12004
|
19,26
|
|
|
Используется при сборке из щитов крупных панелей, при опалубке с шарнирными щитами и в других узлах опалубки стен
|
|
|
|
Распор шахтный
|
Распор шахтный 1,5
|
50201
|
17,59
|
|
|
Распор шахтный 1,9
|
50202
|
19,44
|
|
|
Распор шахтный 2,5
|
50203
|
22,21
|
|
|
Для опалубки шахт лифтов, позволяет производить монтаж и демонтаж внутреннего контура опалубки шахты за один подъем крана
|
|
|
Стальные детали могут быть оцинкованы.
Комплектующие опалубки стен и колонн
|
Элемент
|
Описание
|
Артикул
|
Вес, кг
|
|
Стяжка
|
Стяжка 800
|
11702
|
2,9
|
|
|
Стяжка 1000
|
11703
|
3,22
|
|
|
Стяжка 1200
|
11704
|
3,54
|
|
|
Стяжка 1500
|
11705
|
4,01
|
|
|
Производства немецкой компании SEIFERT со скошенной резьбой Возможна длина до 3 м
|
|
|
|
|
Стяжка 800 Seifert
|
11702-Г
|
2,7
|
|
|
Стяжка 1000 Seifert
|
11703-Г
|
|
|
|
Стяжка 1200 Seifert
|
11704-Г
|
|
|
|
Стяжка 1500 Seifert
|
11705-Г
|
|
|
|
Восприятие давления бетонной смеси (в комплекте винт и 2 гайки)
Стяжной винт не сваривать и не нагревать!
|
|
|
|
Шайба
|
Шайба 180
|
11710
|
1,66
|
|
|
Используется со стяжками
|
|
|
|
|
Шайба 110
|
11711
|
0,55
|
|
|
Используется со шкворнями
|
|
|
|
Шкворень Крамос с гайкой
|
Шкворень Крамос 330
|
11742
|
2,2
|
|
|
Шкворень Крамос 450
|
11743
|
2,4
|
|
|
Служит для соединения универсальных щитов при опалубке колонн, а также для устройства опалубки торцов стен
|
|
|
|
Гайка шестигранная 32
|
|
11709
|
0,35
|
|
|
Используется со стяжками в зонах стыков щитов или примыканий к основанию
|
|
|
Стальные детали могут быть оцинкованы.
Комплектующие опалубки стен и колонн
|
Элемент
|
Описание
|
Артикул
|
Вес, кг
|
|
Стеллаж для щитов
|
|
60502
|
|
|
|
Предназначен для складирования щитов (панелей), секции стыкуются попарно и в длину
Не применять при транспортировке щитов с помощью крана!
|
|
|
|
Контейнер универсальный
|
|
60504
|
63,9
|
|
|
Предназначен для складирования и транспортировки элементов опалубки
Позволяет значительно сократить складские площади на строительной площадке и ускорить погрузочные работы
Вместимость, (шт.):
стоек телескопич. - 50
подкосов - 50
ограждающих устройств - 50
|
|
|
|
|
Контейнер для треног
|
60506
|
68
|
|
|
треног - 60
|
|
|
Стальные детали могут быть оцинкованы.
|
