Стеновая опалубка



Стеновая опалубка

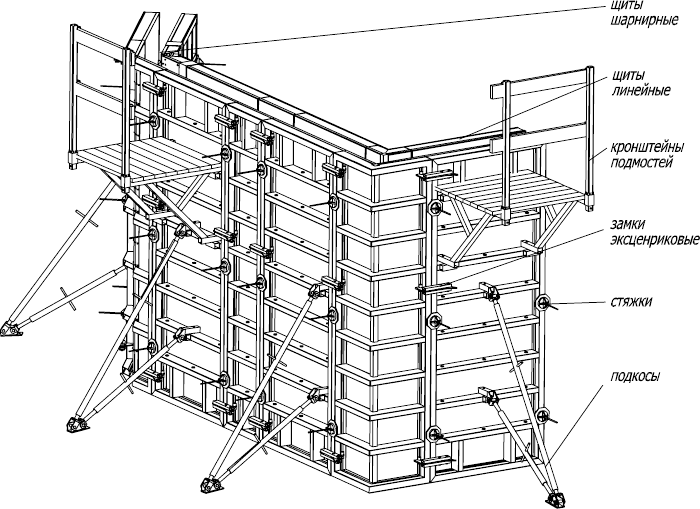

Рис.1. Общий вид стеновой опалубки

 Конструкция стеновой опалубки состоит из высокопрочных алюминиевых щитов, стальных комплектующих элементов и превосходит по многим показателям опалубки лучших зарубежных производителей. Такое сочетание алюминия и стали позволяет получить оптимальные весовые показатели (30 кг/мСтеновая опалубка) при высокой прочности и жесткости. При этом опалубка рассчитана на высокое давление бетонной смеси - 80 кПа (8 т/мСтеновая опалубка).

 Опалубка соответствует I классу согласно ГОСТ Р 52085-2003, что гарантирует геометрическую точность формообразующих элементов, их высокую жесткость (прогибы не более 1/400) и позволяет получать качественные поверхности стен, не требующие последующей отделки.

 Возможность собирать щиты в различных сочетаниях (вертикально, горизонтально и с продольным смещением) делает опалубку универсальной и позволяет воплотить в бетоне самые смелые архитектурные идеи.

 Простота монтажа и возможность перемещения собранных крупногабаритных стеновых панелей обеспечивает высокую скорость работ.

 Высококачественная березовая ламинированная фанера, используемая в качестве палубы, выдерживает более 80 циклов бетонирования, а алюминиевый каркас более 350 циклов.

 Щиты

 Щиты предназначены для формирования поверхности бетонируемых конструкций. Щиты состоят из каркаса и палубы.

 Каркас изготавливается из алюминиевых профилей двух типов: специальный профиль, образующий периметр каркаса и прямоугольный профиль, из которого изготавливают ребра.

 По высоте щита в специальном профиле имеются отверстия под стяжки, усиленные трубчатыми или коническими вставками. В ребрах каркаса выполнены отверстия для навески кронштейнов подмостей и установки подкосов.



Стеновая опалубка

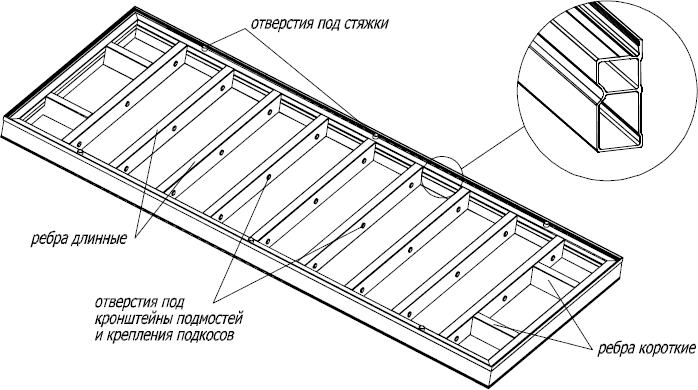

Рис.2. Каркас щита

 Сечение специального профиля показано на рис.2. Выступающая грань позволяет защитить торец фанеры от механических повреждений и получить на поверхности бетона углубления, которые легко заделываются, а не выступы, которые необходимо срубать после распалубки.

 Перемычка позволяет воспринимать значительные нагрузки при монтаже опалубки крупноразмерными панелями и при соединении щитов (установки замка ударным способом).

 В качестве палубы использована березовая большеформатная ламинированная фанера толщиной 18 мм, с заделкой торцов палубы от влаги герметиком.

 Возможно изготовление палубы щитов из фанеры ISOPLYFORM с наружными слоями из пластика специально адаптированного для бетонных работ. Такое покрытие обеспечивает повышенную влагостойкость, меньшую адгезию к бетону, пилится и сверлится без скалывания. Оборачиваемость фанеры с пластиковым покрытием до 150 циклов при неизменном качестве бетонной поверхности на протяжении всего срока службы. Формат листов фанеры позволяет изготавливать палубу длиной до 3,3 м без швов.

 Щиты линейные

 Щиты линейные предназначены для устройства опалубки монолитных стен.

 Щиты выполнены модульной конструкции, универсальными и взаимозаменяемыми, сборка может осуществляться по любым торцам, как в вертикальном, так и горизонтальном положении. В данном случае щиты быстро и удобно соединяются замками.



Стеновая опалубка

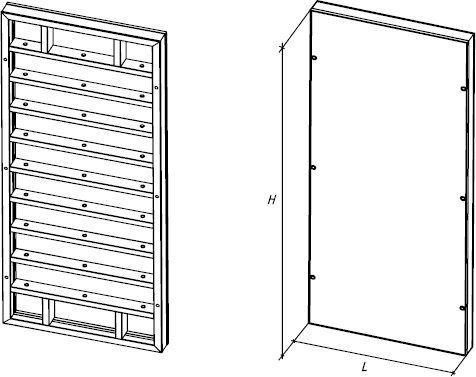

Рис.3. Щит линейный

 Типоразмеры линейных щитов (а также их масса и площадь) указаны в таблице:



H, м



3,0

L, м



0,25

0,3

0,4

0,5

0,6

0,7

0,76

0,8

0,9

1,0

1,2

Артикул



10118

10117

10116

10114

10112

10110

10107

10105

10104

10103

10102

Масса, кг



35

42

50,6

58

66

75,2

80,2

84,4

89,4

97,6

110

S, мСтеновая опалубка



0,75

0,9

1,2

1,5

1,8

2,1

2,28

2,4

2,7

3,0

3,6

 Примечание: щиты других типоразмеров выпускаются под заказ; возможно изготовление палубы из фанеры с пластиковым покрытием

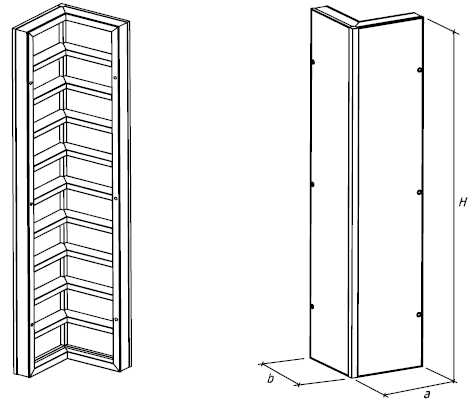

 Щиты угловые внутренние (прямоугольные)

 Угловые внутренние щиты применяются для формования внутренней стороны прямого угла стены здания и также состоят из каркаса и палубы.



Стеновая опалубка

Рис.4. Щит угловой внутренний

 Типоразмеры угловых внутренних щитов (а также их масса и площадь) указаны в таблице:



Типоразмеры aхbхH, м



0,3x0,3x3,0

0,3x0,5x3,0

Артикул



10504

10503

Масса, кг



58,1

73,1

S, мСтеновая опалубка



1,8

2,4

 Примечание: щиты других типоразмеров выпускаются под заказ; возможно изготовление палубы из фанеры с пластиковым покрытием.

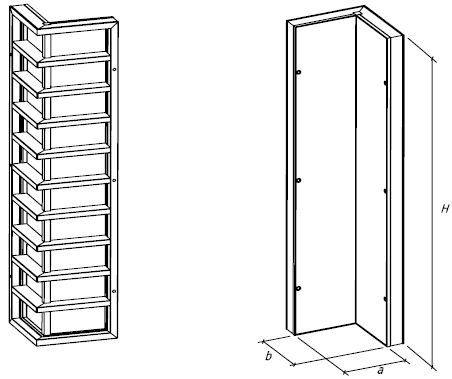

 Щиты угловые наружные (прямоугольные)

 Угловые наружные щиты применяются для формования наружной стороны прямого угла стены здания и состоят из каркаса и палубы.



Стеновая опалубка

Рис.5. Щит угловой наружный

 Типоразмеры угловых наружных щитов (а также их масса и площадь) указаны в таблице:



Типоразмеры aхbхH, м



0,48x0,48x3,0

0,5x0,5x3,0

Артикул



10603

10602

Масса, кг



100,5

104,7

S, мСтеновая опалубка



2,88

3,0

 Примечание: щиты других типоразмеров выпускаются под заказ; возможно изготовление палубы из фанеры с пластиковым покрытием.

 Щиты шарнирные*

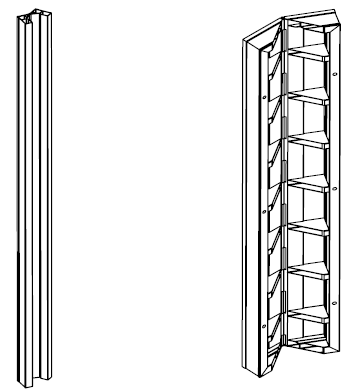

 Шарнирные щиты применяются для формования непрямых углов стен здания. Существует два основных типоразмера шарнирных щитов. При формировании угла щит 0,3x0,3x3,0 устанавливается с внутренней стороны угла, а щит 0,1x0,1x3,0 AL устанавливается с наружной стороны угла.

 _______________

 * В оригинале отсутствует номер и название рисунка. - Примечание .



Стеновая опалубка

 Типоразмеры шарнирных щитов (а также их масса и площадь) указаны в таблице:



Типоразмеры aхbхH, м



ЩШВ-0,3x0,3x3,0 AL

ЩШН-0,1x0,1x3,0 AL

Артикул



10404

10403

Вес, кг



42

36

S, мСтеновая опалубка



1,8

0,6

 Примечание: щиты других типоразмеров выпускаются под заказ; возможно изготовление палубы из фанеры с пластиковым покрытием.
