Рамы модульных каркасных щитов выполнены из высокоточных алюминиевых или стальных профилей. Палуба - водостойкая ламинированная фанера, торцы которой защищены конструктивно алюминиевым профилем и герметиком. Благодаря щитам разной ширины (от 0,3 до 1,2 м с промежуточными размерами) и высоты 1,2, 2,0 и 3,0 м, а также наличию компенсирующего элемента (0,3 м), угловых и угловых шарнирных щитов опалубка может быть приспособлена к любой планировке. На строительных площадках щиты собираются в панели посредством эксцентриковых или клиновых замков, которые крепятся при помощи тяжей, шайб и гаек, воспринимающих на себя давление бетонной смеси.

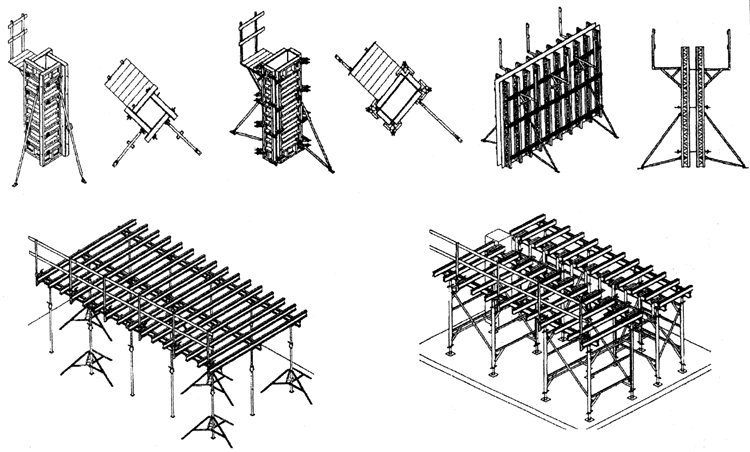

Рис.1. Элементы крупнощитовой опалубки

 Таблица 1

 Технические характеристики

 Щиты при независимом положении верх-низ можно собирать в любых сочетаниях: устанавливать горизонтальные на расположенные вертикально (для бетонирования стен выше 3 м); монтировать со смещением относительно друг друга. Щиты оборудованы подкосами для установки, рихтовки и распалубки, навесными подмостями для бетонирования, накатными шпильками (стяжками) для восприятия давления бетонной смеси. Винтовые пары подкосов регулируют установку панели в вертикальное положение.

 Малая масса и широкий диапазон небольших щитов алюминиевой опалубочной системы позволяют обходиться без тяжелой грузоподъемной техники.
