Опалубка универсальная, мелкощитовая разборно-переносная, предназначена для возведения монолитных конструкций различных размеров и конфигураций (например, стеновых колонн и т.п.).

 Фирма Стройтехпрогресс (Беларусь) предлагает несколько типов опалубочных модулей (рисунок 1, рисунок 2, рисунок 3 и рисунок 4). Каркас модулей - стальной, основной элемент - облегченная (перфорированная) полоса. Толщина стены регулируется болтами, вставленными в трубки. Палуба - из водостойкой фанеры или стальных листов (для стен нулевого цикла).

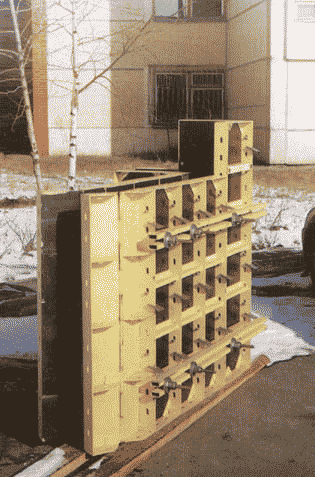

рисунок 1

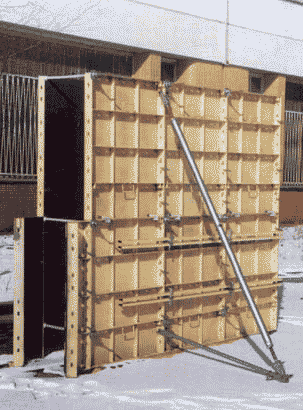

рисунок 2

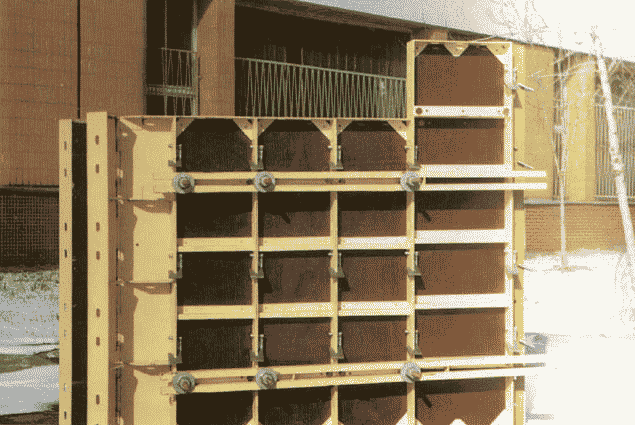

рисунок 3

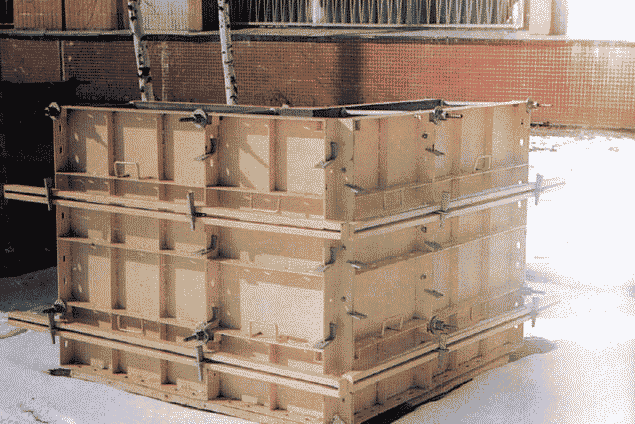

рисунок 4

 Фирмой Квадратс (Латвия) совместно с СПбЗНИИП (конструкторско-архитектурная мастерская) и Рижским техническим Университетом разработана облегченная арморезиновая опалубка, предназначенная для бетонирования стен и перекрытий малоэтажных жилых домов и хозяйственных построек для пригородного и сельского строительства. Воспринимает давление 30 кН/м, что позволяет бетонировать стены слоями высотой 1,2 м (тяжелый бетон) и 1,6 м (легкий бетон). Сцепление бетона с палубой незначительно благодаря использованию резины для изготовления щитов.

 Опалубка собирается из легких линейных металлических элементов и плоских щитов (модулей) (рисунок 5). Щиты состоят из легкой металлической рамы и пластин из резины, армированной стальной перфорированной лентой. Основные размерные модули: 600х600 мм и 1200х600 мм.

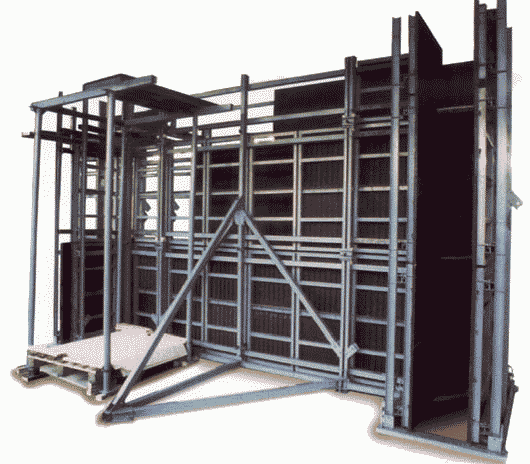

рисунок 5

 Сборка линейных элементов производится скобами, замками и клиньями простой конструкции. Конструктивное решение позволяет силами двух рабочих производить монтаж 100 м опалубки за рабочий день, включая выполнение подготовительных работ. Соединение линейных элементов опалубки осуществляется крючковыми замками, скобами и клиньями.

 Стык изготавливается из монолитной бетонной смеси. Имеется положительный опыт применения аэрированного легкого бетона с использованием техногенного сырья со средней плотностью - 1000-1200 кг/м и R(ст)28=5-7,5 МПа. Толщина стыка - 70 см, толщина стен гаражей и перегородок - 20 см. Распалубочная прочность достигается за 3 часа. Вести работы можно практически круглосуточно (в зимнее время используется термоактивная опалубка, а бетонная смесь - с применением антикоррозийных добавок, ускорителей твердения). Строительство становится дешевле примерно на 20-30% по сравнению с традиционным возведением стен из штучных материалов.

 Технология монолитного бетонирования наружных стен предусматривает и использование теплоизоляционных вкладышей (например, наружная и внутренняя части - бетонные, толщиной по 10 см, армированные, со специальным армированием оконных и дверных проемов, угловых сопряжений, а средняя часть - из пенополистирола, толщиной 15 см, что обеспечивает сопротивление теплопередаче ограждения не менее 3,5 мК/Вт).
