Наименование

Код

Масса, кг

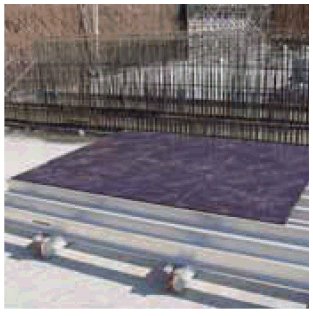

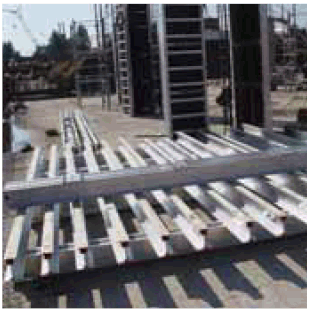

Балки аллюминиевые

служат для формирования палубы перекрытия и восприятия нагрузки от бетонной смеси

Балка 140А с бруском (профиль)

140

3,88 кг/м

Балка 140А 1,20 м

140.120

4,7

Балка 140А 1,50 м

140.150

5,8

Балка 140А 1,80 м

140.180

7,0

Балка 140А 2,10 м

140.210

8,2

Балка 140А 2,40 м

140.240

9,3

Балка 140А 2,70 м

140.270

10,5

Балка 140А 2,90 м

140.290

11,3

Балка 140А 3,00 м

140.300

11,6

Балка 140А 3,30 м

140.330

12,8

Балка 140А 3,60 м

140.360

14,0

Балка 140А 3,90 м

140.390

15,1

Балка 140А 4,20 м

140.420

16,3

Балка 140А 4,50 м

140.450

17,5

Балка 140А 4,80 м

140.480

18,6

Балка 140А 5,10 м

140.510

19,8

Балка 140А 5,40 м

140.540

21,0

Балка 140А 5,70 м

140.570

22,1

Балка 140А 6,00 м

140.600

23,3

Балка 165А с бруском (профиль)

165

5,08 кг/м

Балка 165А 1,83 м

165.183

9,3

Балка 165А 2,13 м

165.213

10,8

Балка 165А 2,44 м

165.244

12,4

Балка 165А 2,59 м

165.259

13,2

Балка 165А 2,75 м

165.275

14,0

Балка 165А 3,20 м

165.320

16,3

Балка 165А 3,66 м

165.366

18,6

Балка 165А 4,27 м

165.427

21,7

Балка 165А 4,88 м

165.488

24,8

Балка 165А 5,49 м

165.549

27,9

Балка 165А 6,40 м

165.640

32,5

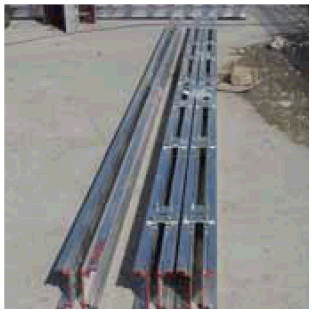

Стронгбек швеллер 19А

 служит для восприятия и передачи нагрузки

Стронгбек швеллер 19А (профиль)

455.ХХХ

5,9 кг/м

Стронгбек швеллер 19А L=0,96 м

455.096

5,7

Стронгбек швеллер 19А L=1,0 м

455.100

5,9

Стронгбек швеллер 19А L=1,5 м

455.150

8,9

Стронгбек швеллер 19А L=2,0 м

455.200

11,8

Стронгбек швеллер 19А L=2,5 м

455.250

14,8

Стронгбек швеллер 19А L=3,0 м

455.300

17,7

Стронгбек швеллер 19А L=3,1 м

455.310

18,3

Стронгбек швеллер 19А L=3,3 м

455.330

19,5

Стронгбек швеллер 19А L=3,5 м

455.350

20,7

Стронгбек швеллер 19А L=4,0 м

455.400

23,6

Стронгбек швеллер 19А L=4,4 м

455.440

26,0

Стронгбек швеллер 19А L=5,0 м

455.500

29,5

Стронгбек швеллер 12А

 служит для восприятия и передачи нагрузки

Стронгбек швеллер 12А (профиль)

456.ХХХ

2,08 кг/м

Стронгбек швеллер 12А L=0,96 м

456.096

2,0

Стронгбек швеллер 12А L=1,0 м

456.100

2,1

Стронгбек швеллер 12А L=1,5 м

456.150

3,1

Стронгбек швеллер 12А L=2,0 м

456.200

4,2

Стронгбек швеллер 12А L=2,5 м

456.250

5,2

Стронгбек швеллер 12А L=3,0 м

456.300

6,2

Стронгбек швеллер 12А L=3,1 м

456.310

6,5

Стронгбек швеллер 12А L=3,3 м

456.330

6,9

Стронгбек швеллер 12А L=3,5 м

456.350

7,3

Стронгбек швеллер 12А L=4,0 м

456.400

8,3

Стронгбек швеллер 12А L=4,4 м

456.440

9,2

Стронгбек швеллер 12А L=5,0 м

456.500

10,4

 Угловой стронгбек

 служит для восприятия и передачи нагрузки (L 1,2 м - 9,0 м)

459.ХХХ

13,29 кг/м

Выравнивающие и соединительные элементы

Подкос шарнирный Р 3,5 м

служит для установки, рихтовки и выравнивания разборных щитов (к щиту крепится четырьмя болтами в сборе)

407

23,5

Шайба стяжки

 служит для равномерной передачи нагрузки на угловой стронгбек

413

0,1

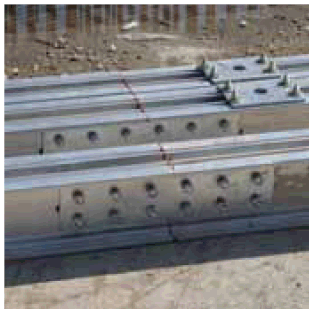

Пластина соединительная

 служит для соединения двух стронгбеков и распределения нагрузки (к стронгбекам крепится четырьмя болтами в сборе)

435

1,9

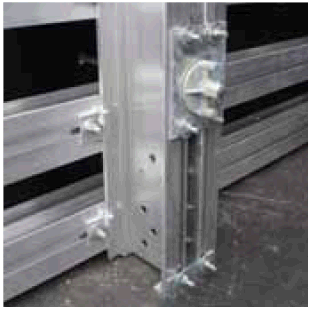

Башмак стронгбека

 служит для соединения и защиты двух стронгбеков, а также является опорой для щита, к стронгбекам крепится двумя болтами в сборе

437

0,6

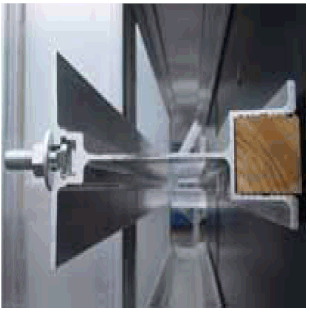

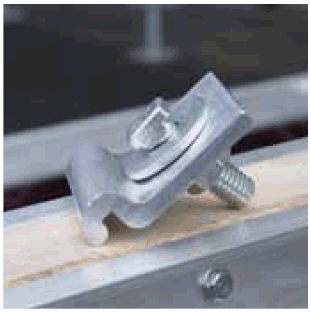

Зажим А

 служит для крепления главных и второстепенных балок друг к другу (материал алюминий)

438

0,06

Зажим

 служит для крепления главных и второстепенных балок друг к другу (материал сталь)

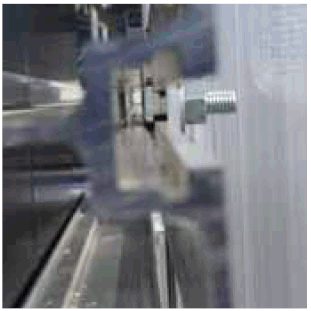

Болт в сборе

 служит для соединения различных элементов

441

0,04

Накладка стронгбека

 служит для соединения стронгбеков между собой

462

2,5

Соединитель стронгбека

 служит для соединения стронгбеков между собой

463

6,5

Строповочные элементы

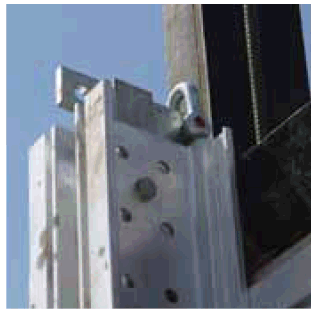

Проушина

 служит для строповки щита (к щиту крепится двумя болтами М16 с гайкой и шайбой)

436

3

Скоба анкерная

 служит для строповки щита

457

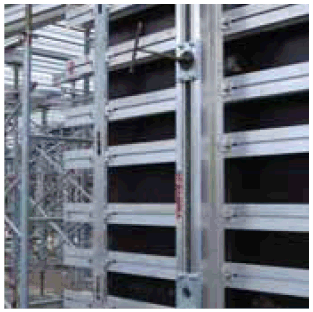

Стяжка винтовая (в комплекте)

 служит для соединения параллельно стоящих щитов и восприятия нагрузки от бетонной смеси

Винт стяжной

515.ХХХ

1,6 кг/м

Винт стяжной 0,8 м

515.080

1,30

Винт стяжной 1,0 м

515.100

1,60

Винт стяжной 1,2 м

515.120

1,90

Винт стяжной 1,5 м

применяется для соединения параллельно стоящих щитов и восприятия нагрузки от давления бетонной смеси (максимальная нагрузка 8500 кг)

515.150

2,40

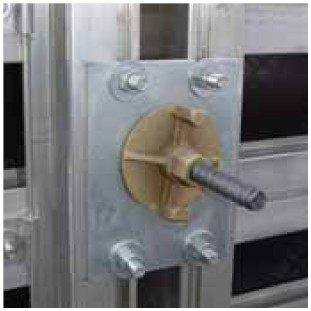

Гайка специальная

 применяется для соединения параллельно стоящих щитов при помощи шкворня или винта стяжного

512

0,65

Защитные элементы

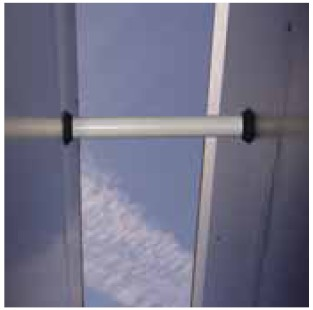

Труба ПВХ

 служит как ограничитель толщины бетонируемой стены, так и для предохранения от попадания бетонной смеси на винт стяжной

525

0,03 кг/м

Конус

 служит для предохранения от попадания бетонной смеси в задействованные отверстия

526

0,002

Пробка

 служит для предохранения от попадания бетонной смеси в незадействованные отверстия

527

0,001

Рабочая площадка

Кронштейн подмостей Р

 предназначен для обеспечения рабочего места на разборном щите (к щиту крепится шестью болтами в сборе)

411

14,9
