Наименование

Код

Масса, кг

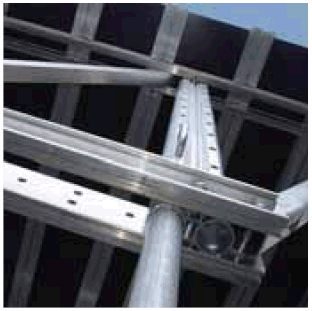

Балки алюминиевые

служат для формирования палубы перекрытия и восприятия нагрузки от бетонной смеси

Балка 140А с бруском (профиль)

140.ХХХ

3,88 кг/м

Балка 140А 1,20 м

140.120

4,7

Балка 140А 1,50 м

140.150

5,8

Балка 140А 1,80 м

140.180

7,0

Балка 140А 2,10 м

140.210

8,2

Балка 140А 2,40 м

140.240

9,3

Балка 140А 2,70 м

140.270

10,5

Балка 140А 2,90 м

140.290

11,3

Балка 140А 3,00 м

140.300

11,6

Балка 140А 3,30 м

140.330

12,8

Балка 140А 3,60 м

140.360

14,0

Балка 140А 3,90 м

140.390

15,1

Балка 140А 4,20 м

140.420

16,3

Балка 140А 4,50 м

140.450

17,5

Балка 140А 4,80 м

140.480

18,6

Балка 140А 5,10 м

140.510

19,8

Балка 140А 5,40 м

140.540

21,0

Балка 140А 5,70 м

140.570

22,1

Балка 140А 6,00 м

140.600

23,3

Балка 165А с бруском (профиль)

165

5,08 кг/м

Балка 165А 1,83 м

165.183

9,3

Балка 165А 2,13 м

165.213

10,8

Балка 165А 2,44 м

165.244

12,4

Балка 165А 2,59 м

165.259

13,2

Балка 165А 2,75 м

165.275

14,0

Балка 165А 3,20 м

165.320

16,3

Балка 165А 3,66 м

165.366

18,6

Балка 165А 4,27 м

165.427

21,7

Балка 165А 4,88 м

165.488

24,8

Балка 165А 5,49 м

165.549

27,9

Балка 165А 6,40 м

165.640

32,5

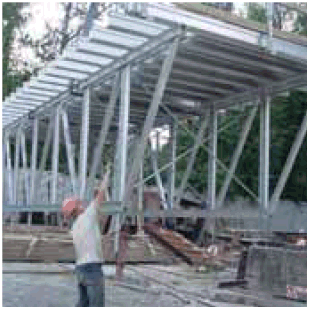

Фермы

служат опорной конструкцией для балок, восприятия и передачи нагрузки от бетонируемой плиты перекрытия на домкраты

Ферма Н=1,8 м

HxL

Ферма 1,8x8,5

318.850

147,70

Ферма 1,8x7,3

318.730

121,04

Ферма 1,8x6,1

318.610

98,39

Ферма 1,8x4,8

318.480

75,08

Ферма 1,8x3,6

318.360

51,29

Ферма 1,8x2,4

318.240

28,54

Ферма 1,8x1,2

318.120

23,23

Соединитель ферм 1,8

318.010

17,38

Торцевой элемент ферм 1,8

318.020

13,58

Ферма Н=1,2 м

Ферма 1,2x8,5

312.850

88,62

Ферма 1,2x7,3

312.730

72,62

Ферма 1,2x6,1

312.610

59,03

Ферма 1,2x4,8

312.480

45,05

Ферма 1,2x3,6

312.360

30,77

Ферма 1,2x2,4

312.240

17,12

Ферма 1,2x1,2

312.120

13,94

Соединитель ферм 1,2

312.010

10,43

Торцевой элемент ферм 1,2

312.020

8,15

Элементы ферм

служат для восприятия и передачи нагрузки

Пояс фермы (профиль)

343.ХХХ

2,08 кг/м

Пояс фермы верхний 8530

343.583

17,70

Пояс фермы верхний 7311

343.731

15,20

Пояс фермы верхний 6092

343.610

12,70

Пояс фермы верхний 4873

343.487

10,14

Пояс фермы верхний 3654

343.365

7,60

Пояс фермы верхний 2434

343.243

5,06

Пояс фермы верхний 1215

343.121

2,53

Пояс фермы нижний 6396

343.639

13,30

Пояс фермы нижний 5177

343.571

10,77

Пояс фермы нижний 3958

343.395

8,24

Пояс фермы нижний 2738

343.273

5,70

Пояс фермы нижний 1519

343.151

3,16

Пояс фермы нижний 300

343.030

0,62

Пояс фермы нижний 2130

343.213

4,43

Пояс фермы нижний 1215

343.122

2,53

Спаренная стойка (профиль)

344.XXX

4,44 кг/м

Спаренная стойка 1200

344.120

5,33

Спаренная стойка 1800

344.180

8,00

Диагональная связь (профиль)

345.ХХХ

1,77 кг/м

Диагональная связь 1200

345.120

2,74

Диагональная связь 1800

345.180

3,55

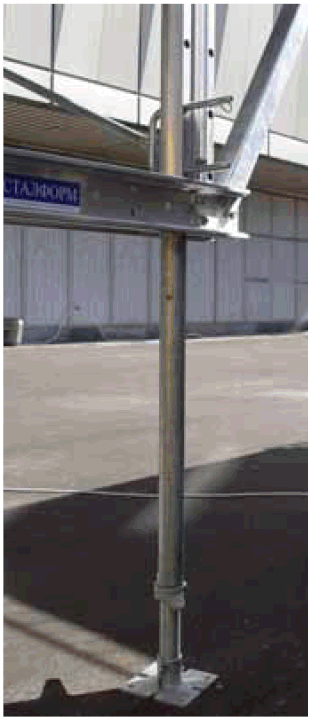

Выдвижная опора 1200

348.120

5,86

Выдвижная опора 1800

348.180

8,78

Наименование

Код

Масса, кг

Фиксирующие элементы

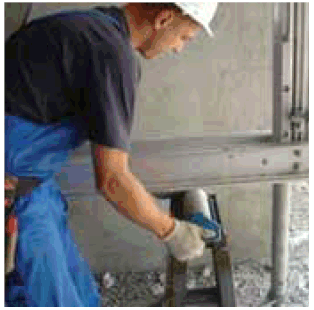

Башмак домкрата

служит опорой для домкрата

226

2,16

Домкрат универсальный в сбореслужит для подъема и фиксации конструкций, восприятия и передачи нагрузки

127

6,40

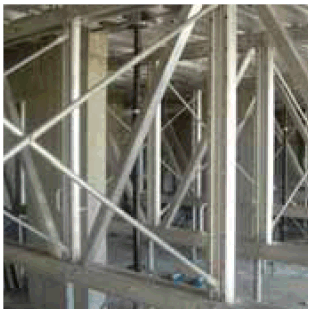

Связи крестовые

служат для фиксации ферм в вертикальном положении и восприятия горизонтальных усилий

Связь крестовая 5x2 1,64 м

124.052

3,2

Связь крестовая 5x4 1,95 м

124.054

3,7

Связь крестовая 7x2 2,22 м

124.072

4,2

Связь крестовая 7x4 2,46 м

124.074

4,7

Связь крестовая 10x2 3,10 м

124.102

5,9

Связь крестовая 10x4 3,28 м

124.104

6,2

Накладка верхнего пояса фермы

346

2,10

Накладка нижнего пояса фермыслужит для соединение двух ферм между собой при помощи болтовых соединений

347

1,70

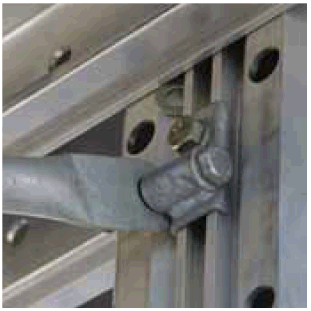

Скоба крепления связи

служит для соединение крестовых связей с фермой

349

0,11

Трубка пояса фермы

является ограничителем поясов ферм

301

0,05

Шпилька с чекой

служит для фиксации домкрата с башмаком

129

0,10

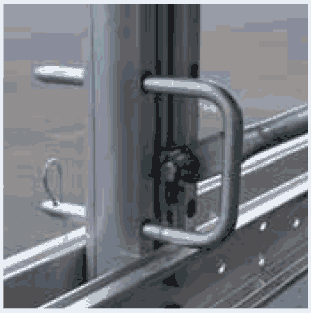

Шпилька U 20 мм

служит для фиксации выдвижной опоры в спаренной стойке

330

1,44

Шпилька пружинная

служит для фиксации шпильки U

131

0,01

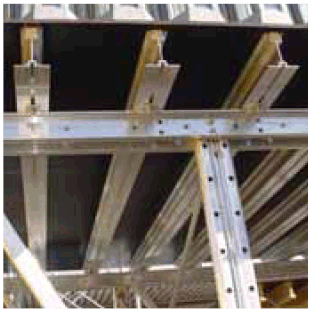

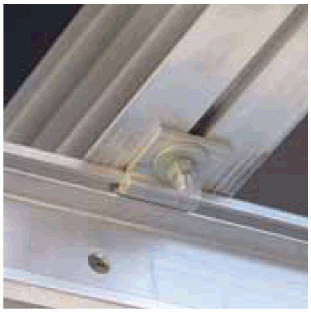

Зажим А

служит для фиксации главных и второстепенных алюминиевых балок между собой, а так же для крепления балок к поясу ферм при помощи болта в сборе

438

0,06

Болт в сборе

служит для соединения различных элементов между собой

441

0,04

Ограждения

Стойка ограждения

служит для обеспечения ограждения (крепится к гнезду ограждения двумя болтами М8 с гайкой и шайбой)

134

7,60

Гнездо ограждения

 служит для фиксации стойки ограждения

133

1,40

Приспособления перемещения и строповки

Строп текстильный

служит для строповки и перемещения конструкции

302

Ролик однорядный

304

Ролик двухрядный

служит для перемещения ферм при демонтаже

305

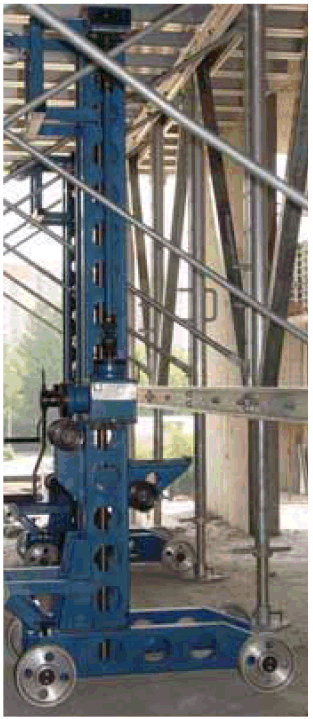

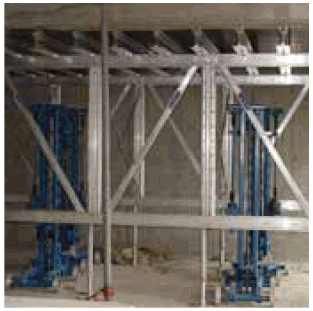

Приспособление монтажное (домкрат)

служат для монтажа и демонтажа столов

303
