Наименование

Код

Масса, кг

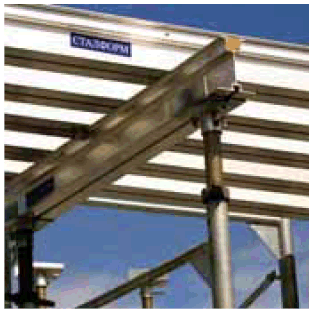

Балки алюминиевые

служат для формирования палубы перекрытия и восприятия нагрузки от бетонной смеси

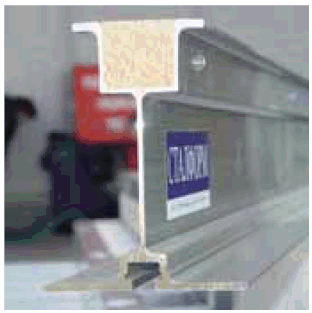

Балка 140А с бруском (профиль)

140

3,88 кг/м

Балка 140А 1,20 м

140.120

4,7

Балка 140А 1,50 м

140.150

5,8

Балка 140А 1,80 м

140.180

7,0

Балка 140А 2,10 м

140.210

8,2

Балка 140А 2,40 м

140.240

9,3

Балка 140А 2,70 м

140.270

10,5

Балка 140А 2,90 м

140.290

11,3

Балка 140А 3,00 м

140.300

11,6

Балка 140А 3,30 м

140.330

12,8

Балка 140А 3,60 м

140.360

14,0

Балка 140А 3,90 м

140.390

15,1

Балка 140А 4,20 м

140.420

16,3

Балка 140А 4,50 м

140.450

17,5

Балка 140А 4,80 м

140.480

18,6

Балка 140А 5,10 м

140.510

19,8

Балка 140А 5,40 м

140.540

21,0

Балка 140А 5,70 м

140.570

22,1

Балка 140А 6,00 м

140.600

23,3

Балка 165А с бруском (профиль)

165

5,08 кг/м

Балка 165А 1,83 м

165.183

9,3

Балка 165А 2,13 м

165.213

10,8

Балка 165А 2,44 м

165.244

12,4

Балка 165А 2,59 м

165.259

13,2

Балка 165А 2,75 м

165.275

14,0

Балка 165А 3,20 м

165.320

16,3

Балка 165А 3,66 м

165.366

18,6

Балка 165А 4,27 м

165.427

21,7

Балка 165А 4,88 м

165.488

24,8

Балка 165А 5,49 м

165.549

27,9

Балка 165А 6,40 м

165.640

32,5

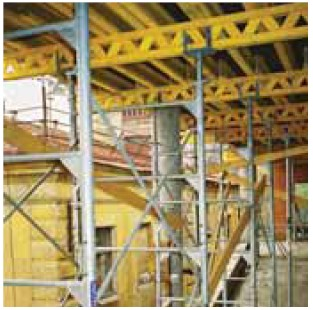

Балки деревянные

служат для формирования палубы перекрытия и восприятия нагрузки от бетонной смеси

Балка БДК-1,2-ХХ Н=200 мм

620.ХХХ

Балка БДК-1,2-12 1,20 м

620.120

7,3

Балка БДК-1,2-15 1,50 м

620.150

8,9

Балка БДК-1,2-18 1,80 м

620.180

10,6

Балка БДК-1,2-21 2,10 м

620.210

12,2

Балка БДК-1,2-24 2,40 м

620.240

13,9

Балка БДК-1,2-25 2,50 м

620.250

14,4

Балка БДК-1,2-27 2,70 м

620.270

15,5

Балка БДК-1,2-29 2,90 м

620.290

16,6

Балка БДК-1,2-30 3,00 м

620.300

17,5

Балка БДК-1,2-33 3,30 м

620.330

18,8

Балка БДК-1,2-36 3,60 м

620.360

20,5

Балка БДК-1,2-39 3,90 м

620.390

22,1

Балка БДК-1,2-42 4,20 м

620.420

23,8

Балка БДК-1,2-45 4,50 м

620.450

25,4

Балка БДК-3.2-ХХ Н=240 мм

623.ХХХ

Балка БДК-3,2-12 1,20 м

623.120

9,2

Балка БДК-3,2-15 1,50 м

623.150

11,3

Балка БДК-3,2-18 1,80 м

623.180

13,5

Балка БДК-3,2-21 2,10 м

623.210

15,6

Балка БДК-3,2-24 2,40 м

623.240

17,7

Балка БДК-3,2-25 2,50 м

623.250

18,4

Балка БДК-3,2-27 2,70 м

623.270

19,8

Балка БДК-3,2-29 2,90 м

623.290

21,2

Балка БДК-3,2-30 3,00 м

623.300

21,9

Балка БДК-3,2-33 3,30 м

623.330

24,1

Балка БДК-3,2-36 3,60 м

623.360

26,2

Балка БДК-3,2-39 3,90 м

623.390

28,3

Балка БДК-3,2-42 4,20 м

623.420

30,4

Балка БДК-3,2-45 4,50 м

623.450

32,5

Балка БДР-2,1-ХХН=240 мм

624.XXX

Балка БДР-2,1-12 1,20 м

624.120

7,8

Балка БДР-2,1-15 1,50 м

624.150

9,6

Балка БДР-2,1-18 1,80 м

624.180

11,4

Балка БДР-2,1-21 2,10 м

624.210

13,1

Балка БДР-2,1-24 2,40 м

624.240

14,9

Балка БДР-2,1-27 2,70 м

624.270

16,7

Балка БДР-2,1-30 3,00 м

624.300

18,5

Балка БДР-2,1-33 3,30 м

624.330

20,2

Балка БДР-2,1-36 3,60 м

624.360

22,0

Балка БДР-2,1-42 4,20 м

624.420

25,5

Балка БДР-2,1-45 4,50 м

624.450

27,3

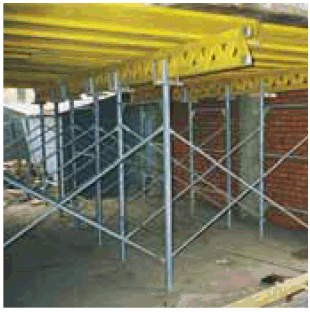

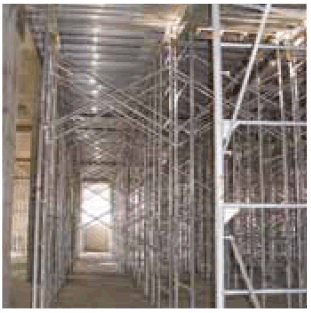

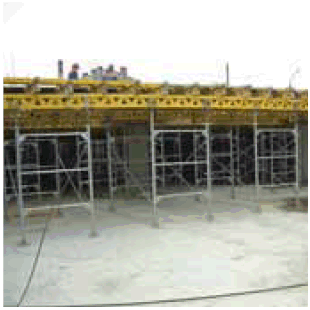

Рамы

служат опорой главных балок для бетонирования плиты перекрытия

Рама 1,2x0,6 в сборе

120.060

9,0

Рама 1,2x1,2 в сборе

120.121

16,4

Рама 1,2x1,8 в сборе

120.182

24,4

Рама 1,2x2,4 в сборе

120.243

31,7

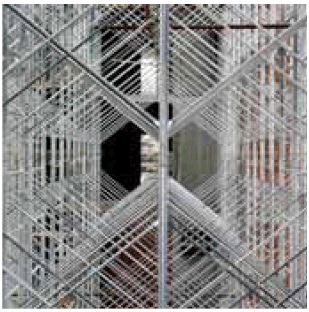

Связи крестовые

служат для фиксации рам в вертикальном положении и восприятия горизонтальных усилий от рамных конструкций

НхВ

L

Связь крестовая 5x2

1,64 м

124.052

3,2

Связь крестовая 5x4

1,95 м

124.054

3,7

Связь крестовая 7x2

2,22 м

124.072

4,2

Связь крестовая 7x4

2,46 м

124.074

4,7

Связь крестовая 10x2

3,10 м

124.102

5,9

Связь крестовая 10x4

3,28 м

124.104

6,2

Наименование

Код

Масса, кг

Связи линейные

служат для соединения конструкций рам и стоек между собой и восприятия горизонтальных усилий

Связь линейная (профиль)

158.ХХХ

2,27кг/м

Связь линейная L=1 м

158.100

2,3

Связь линейная L=1,5 м

158.150

3,4

Связь линейная L=2 м

158.200

4,5

Связь линейная L=2,5 м

158.250

5,7

Связь линейная L=3 м

158.300

6,8

Связь линейная L=4 м

158.400

9,1

Связь линейная L=5 м

158.500

11,4

Связь линейная L=6 м

158.600

13,6

Фиксирующие элементы

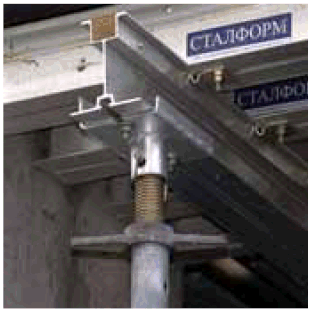

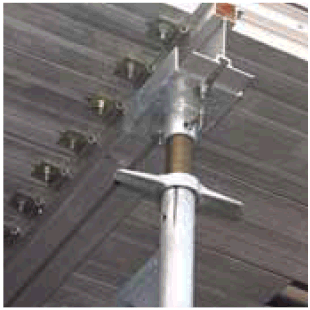

Оголовник R

 служит для фиксации алюминиевых балок, восприятия и передачи нагрузки на раму

125

2,3

Оголовник двойной R

 служит для фиксации алюминиевых балок, восприятия и передачи нагрузки на раму

167

2,3

Оголовник универсальный R

 служит для фиксации алюминиевых и деревянных балок, восприятия и передачи нагрузки на раму

126

3,6

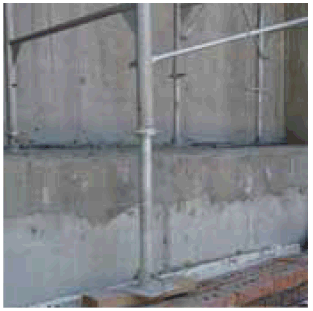

Домкрат в сборе

 служит для выравнивания и фиксации конструкций, восприятия и передачи нагрузки

127

6,4

Башмак домкрата

 служит опорой для домкрата

128

2,2

Шпилька с чекой

 служит для фиксации домкрата с оголовником или башмаком в проектном положении

129

0,1

Шпилька U 12 мм

 служит для фиксации рам в вертикальном положении

130

0,4

Шпилька пружинная

 служит для фиксации шпильки U

131

0,005

Втулка соединительная

 служит для соединения рам в вертикальном положении при помощи шпильки U

132

0,7

D1/D2

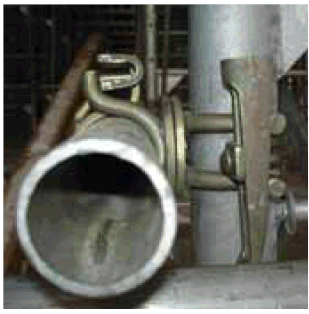

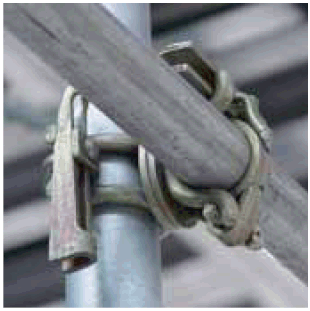

Хомут шарнирный 60/48

151

1,6

Хомут шарнирный 48/48

 служит для соединения рам при помощи линейных связей

157

1,6

Ограждения

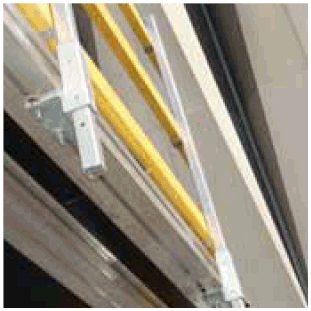

Стойка ограждения

 служит для обеспечения ограждения (крепится к гнезду ограждения двумя болтами М8 с гайкой и шайбой)

134

5,7

Гнездо ограждения

 служит для фиксации стойки ограждения

133

2,3

Передвижные устройства

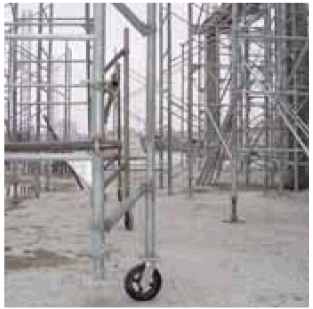

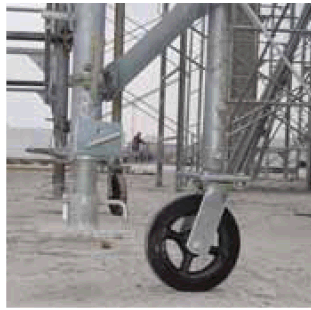

Передвижная опора

 служит для перемещения рамных конструкций (в собранном состоянии)

153

6,0

Фланец передвижной опоры

 служит для соединения стойки и колеса передвижной опоры

154

1,1

Колесо передвижной опоры

 служит для перемещения передвижной стойки

155

1,1

Хомут передвижной опоры 60/48

 служит для соединения рам с передвижной стойкой

152

3,0

Фиксатор домкрата

 служит для предотвращения выпадания домкрата из рамы

150

0,9
