Универсальная стеновая опалубка СООП представляет собой щиты каркасной конструкции (для образования рабочих поверхностей различных опалубочных форм стен, включая радиальные) разных толщин. Стеновые щиты соединяются как в вертикальном, так и в горизонтальном положении, что позволяет опалубливать стены любой высоты.

 Стеновой щит - симметричный элемент, допускающий большую нагрузку, состоит из стальной рамы специального профиля и многослойной ламинированной фанеры с защищенными торцами. Стандартная высота 330, 270 и 135 см, ширина от 125 до 20 см с шагом 5 см. Масса от 29 до 130 кг. Быстродействующий замок СООП - это устойчивое и надежное соединение для прямолинейных элементов стеновой опалубки. Масса замка 3,89, а УНИ-замка - 5,7 кг. Замыкание и размыкание производятся ударом молотка.

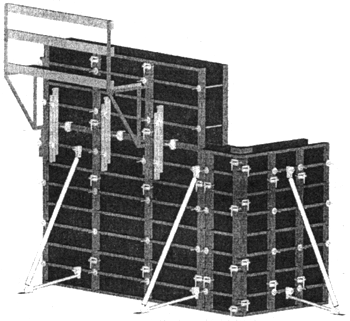

Рис.1. Стеновой щит опалубки СООП

 В качестве крепежных элементов щитов при двухсторонней опалубке используются быстросъемные гайки и стяжки длиной от 50 до 200 см. Присоединение подкосов, консолей для мостков, выравнивателей и других деталей опалубки осуществляется с помощью стяжного болта к крепежной распорке стенового щита с вваренной гайкой. С помощью угловых элементов возможно опалубить различные углы от 90 до 135°.

 Опалубка перекрытий СООП - это система, состоящая из металлических балок перекрытий, стоек, треног и оголовков, обеспечивает простоту возведения и надежность опалубки и позволяющая бетонировать перекрытия любой формы с большой скоростью и на разных высотах.

Рис.2. Опалубка колонн в системе СООП

 Опалубка перекрытий СООП комплектуется стойками различной несущей способности: 10 кН (высота 1,8-2,9 м); 20 кН (высота 1,8-3,3/5,4 м); 30 кН (высота 1,8-3,3 м). Все стойки монтируются с помощью треноги.

 Оголовок обеспечивает надежную опору металлическим балкам перекрытий специального профиля. Для одинарных балок он устанавливается продольно, а в местах стыка балок - внахлест в поперечном направлении к балкам. Положение поперечных балок фиксируют упоры. Оголовок с падающей головкой для опускания палубы служит для демонтажа поперечных балок и опалубочной фанеры.

 Универсальный щит СООП для опалубливания колонн состоит из стальной рамы специального профиля и многослойной ламинированной фанеры. Стандартные размеры щита по высоте 330, 270 и 135 см, по ширине - 75 см. Система отверстий позволяет использовать элементы для бетонирования колонн размером в плане от 20 до 60 см с шагом 10 см. Быстрое и прочное соединение производится с помощью крепежного болта.

 Подкос служит для вертикальной или наклонной (до 10°) установки опалубки колонн. Стандартные элементы стеновой опалубки позволяют опалубить колонны различной высоты и сечения.
