Системы щитовой опалубки

 Мелкощитовая опалубка Takko применяется для фундаментов, стен, колонн. Удобна в проектировании и обращении. При установке не требуется подъемный кран. Соединение щитов - с помощью силовых замков Rasto. Горячее цинкование металлоконструкций увеличивает срок службы. Совместима с системой опалубки Rasto.



СИСТЕМЫ ЩИТОВОЙ ОПАЛУБКИ

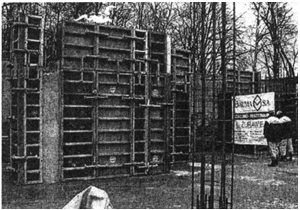

Рис.1. Мелкощитовая опалубка Takko



 Таблица 1

 Технические характеристики

Размеры щитов, см:

высота



120

ширина



90/75/60/45/30

Толщина рамы, см



12

Толщина палубы (ламинированная фанера), мм



14

Допустимое давление бетона, кН/мСИСТЕМЫ ЩИТОВОЙ ОПАЛУБКИ

60



 Разборно-переставная щитовая опалубка Rasto рациональна для возведения стен, колонн, шахт в жилищном, коммунальном и промышленном строительстве.

 Благодаря небольшой массе щитов, монтаж/демонтаж можно производить вручную. В то же время конструкция щитов и соединений позволяет собирать фрагменты площадью до 30 мСИСТЕМЫ ЩИТОВОЙ ОПАЛУБКИ и переставлять их краном без специальной оснастки.



Таблица 2

 Технические характеристики

Размеры щитов, см:

высота



150/270/300

ширина



90/75/65/60/55/50/45/30



Толщина рамы, см

12



Толщина палубы (ламинированная фанера), мм

14



Допустимое давление бетона, кН/мСИСТЕМЫ ЩИТОВОЙ ОПАЛУБКИ

60





СИСТЕМЫ ЩИТОВОЙ ОПАЛУБКИ

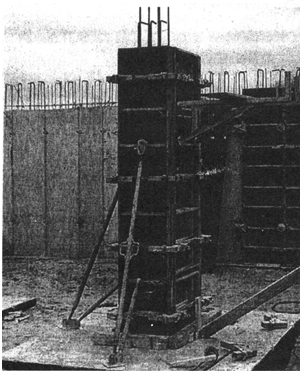

Рис.2. Опалубка колонн в системе Rasto

 Домкратный зажимно-выпрямляющий замок Rasto надежно соединяет щиты без повреждения их каркаса (что характерно для клиновых замков); гарантирует стойкость к вибрационным нагрузкам, возникающим при уплотнении бетона вибратором.

 Универсальная разборно-переставная крупнощитовая опалубка Manto применяется при строительстве как многоэтажных жилых зданий, так и промышленных и производственных объектов. Представляет собой сборно-модульную конструкцию. Основное преимущество - способность воспринимать изгибающие нагрузки большой величины и долговечность. Модульные элементы высотой 270 и 330 см состоят из контурного металлического каркаса, поперечных профилей жесткости и щитовых панелей небольшой толщины.



Таблица 3

 Технические характеристики

Базовые размеры щитов, см:

высота

330/270/120



ширина

240/120/105/90/75/70/65/60/55/45



Толщина рамы, см

14

Каркас

Оцинкованная сталь

Толщина палубы (ламинированная фанера), мм

18

Допустимое давление бетона, кН/мСИСТЕМЫ ЩИТОВОЙ ОПАЛУБКИ

80



 Каркас элементов выполняется из стальных профилей шириной 14 см, которые защищены от коррозии оцинкованием. Металлический контурный каркас обеспечивает необходимую жесткость опалубочной конструкции. Вместе с замком Manto он облегчает и ускоряет процесс сборки и установки опалубки.

 Участки собранной опалубки площадью до 40 мСИСТЕМЫ ЩИТОВОЙ ОПАЛУБКИ могут устанавливаться в необходимое положение при помощи одного монтажного крана без применения каких-либо дополнительных технических устройств. Широкие поперечные металлические рейки модульных элементов придают опалубке особую жесткость.

 Большим плюсом опалубки Manto является тщательная конструктивная проработка всех ее деталей. Например, при подъеме монтажным краном замок подъемного устройства фиксируется при помощи обычного гаечного ключа без дополнительных болтовых соединений. Специальные угловые зажимы соединяют модули не только строго перпендикулярно, но и под углом 88°, что позволяет легче снимать опалубку и снижает риск повреждения бетонной поверхности.

 Элементы, расположенные в одной плоскости, соединяются металлическими накладками (длиной - от 8 до 30 см, толщиной - 15 мм) с крепежными анкерными устройствами. Такое крепление позволяет опалубке выдерживать высокие нагрузки на растяжение, сжатие и изгиб. Равномерное распределение нагрузок внутри опалубки достигается за счет специальных анкерных плит.

 В строго вертикальном положении опалубка фиксируется специальными металлическими консольными системами. Здесь возможно использование как строго зафиксированных, так и плавающих консолей.

 При устройстве фундаментов вертикальные модульные элементы Manto могут устанавливаться в лежачем положении, идеально подходящем для бетонирования строительных конструкций небольшой высоты. Можно также бетонировать конструкции с закругленной конфигурацией в плане.

 Стандартные опалубочные модули шириной 60 см с 5-сантиметровой расшивкой применяются и для устройства колонн. Для колонн с площадью основания от 400 до 8100 смСИСТЕМЫ ЩИТОВОЙ ОПАЛУБКИ подбираются элементы необходимой ширины. Такие конструкции могут выдерживать давление бетонной смеси до 100 кН/мСИСТЕМЫ ЩИТОВОЙ ОПАЛУБКИ.

 Разборно-переставная радиальная опалубка типа Ronda обеспечивает строительство монолитных криволинейных и радиальных стен. Система состоит из готовых к использованию наружных и внутренних элементов. Радиус кривизны определяется регулировочным винтом.



Таблица 4

 Технические характеристики

Минимальный радиус кривизны, см

400/275



Высота элементов опалубки, см

300/200/150



Ширина, см:

внутренних элементов



240/123

наружных элементов



250/128

Допустимое давление бетона, кН/мСИСТЕМЫ ЩИТОВОЙ ОПАЛУБКИ

60



 Опалубку системы Ronda можно соединять с опалубками Rasto и Manto.

 Универсальные системы опалубки Н 20 и R 24 могут применяться для строительства широкого спектра монолитных сооружений: стен, в том числе радиальных, криволинейных, наклонных, конусных, колонн, а также перекрытий. Состоят из деревянных балок (Н 20), ферм (R 24) и набора стальных соединительных элементов, обеспечивающих их надежное соединение.



Таблица 5

 Технические характеристики

Показатель

R24

Н20



Несущая способность, кН/мСИСТЕМЫ ЩИТОВОЙ ОПАЛУБКИ

5



7

Стандартная длина, см

190/245/265/290/330/360/

 390/450/ 490/590/1190

90/180/240/270/300/330/360/ 390/450/510/600



Возможная ширина стандартных блоков, см

100/125/150/175/200/225/250/275/300
