Принцип действия
Под воздействием магнитного поля изменяются физико-химические свойства воды. Содержащиеся в воде вещества, в частности, силикаты и карбонаты магния и кальция, теряют способность выпадать в осадок в виде плотного камня и кристаллизуются в виде мелкодисперсной взвеси, которая выносится током воды за пределы системы, не осаждаясь на стенках трубопроводов.
При контакте омагниченной воды с уже выделившимися солями происходит их частичное растворение, а также разрушение до состояния мелкого легкоудаляемого шлама, который улавливается стандартными фильтрами очистки от механических примесей.
Технико-экономический эффект от использования МАВР
- предотвращение или удаление накипи в различного рода теплообменниках (котлах, бойлерах и т.п.) без применения химреагентов и электроэнергии в широком диапазоне значений жесткости (до 30 мг экв/л);
- ускорение процесса осветления жидкости (в два-три раза) и уменьшение количества коагулянтов при химводоподготовке и в процессе дехлорирования питьевой воды;
- отсутствие затрат на химические реагенты для удаления накипи;
- исключение простоя котлов в котельных, связанного с профилактическими работами.
Основные преимущества устройства
- гарантированный срок службы 15 лет;
- конструктивная простота (рис. 1 - конструкция, рис. 2 - внешний вид);
- простота установки;
- невысокая цена.

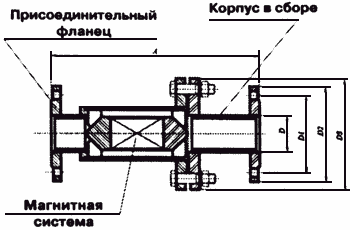

 Рис.1
 Рис.2
В таблице 1 указаны наиболее используемые диаметры и соответствующие размеры прибора МАВР (ММТ). Индивидуальные заказы принимаются на диаметры от 100 мм и более.
Таблица 1
|
Dy
|
D
|
|
|
|
А
|
|
15
|
21,3
|
55
|
80
|
130
|
289
|
|
20
|
26,8
|
65
|
90
|
140
|
289
|
|
25
|
33,5
|
75
|
100
|
140
|
292
|
|
32
|
42,3
|
90
|
120
|
160
|
294
|
|
40
|
48
|
100
|
130
|
160
|
307
|
|
50
|
60
|
110
|
140
|
185
|
338
|
|
65
|
76
|
130
|
160
|
215
|
397
|
|
70
|
76
|
130
|
160
|
215
|
379
|
|
80
|
89
|
150
|
185
|
245
|
451
|
В таблице 2 показаны способы подбора приборов МАВР (ММТ) до диаметра 325 мм.
Таблица 2
|
Тип
|
Проток, м /час
|
Диаметр на входе и выходе, мм (дюйм)
|
Применение
|
|
|
мин.
|
сред.
|
макс.
|
|
|
|
ММТ20
|
0,5
|
2,25
|
4
|
20(3/4)
|
1. Стиральные машины, бойлеры, дистиляторы, проточные водонагреватели, водомеры
|
|
ММТ25
|
1,0
|
4,0
|
7
|
25(1)
|
2. Как пункт 1, а также насосы в коттеджах, водоподача
|
|
ММТ40
|
2,5
|
7,75
|
13
|
40(1,1/2)
|
3. Большие нагревательные устройства, теплообменники, технологические процессы, сети центрального отопления и водопровод горячей воды, очищение капиллярных систем в промышленности и пищевой переработке
|
|
ММТ50
|
3,5
|
11,7
|
20
|
50(2)
|
|
|
ММТ65
|
5
|
20,0
|
35
|
65(2,1/2)
|
|
|
ММТ80
|
8
|
26,5
|
45
|
80(3)
|
|
|
ММТ100
|
12
|
51
|
90
|
100(4)
|
|
|
ММТ125
|
20
|
80
|
140
|
125(5)
|
|
|
ММТ150
|
35
|
127
|
220
|
150(6)
|
|
|
ММТ175
|
42
|
170
|
300
|
175(7)
|
|
|
ММТ200
|
57
|
230
|
400
|
200(8)
|
|
|
ММТ225
|
70
|
280
|
500
|
225(9)
|
|
|
ММТ275
|
105
|
420
|
750
|
275(11)
|
|
|
ММТ325
|
145
|
580
|
1100
|
325(13)
|
|
Справочник промышленного оборудования. Журнал для специалистов N 1 (4), 2005
А.К.Матушак, О.И.Федоров
ЗАО Научно-производственная фирма
|
Вентиляция
