ОБЩИЕ СВЕДЕНИЯ
- Низкого давления
- Одностороннего всасывания
- Назад загнутые лопатки
НАЗНАЧЕНИЕ
Системы вытяжной вентиляции промышленных и общественных зданий. Устанавливаются на кровле. Предназначены, как правило, для работы без сети воздуховодов. При обеспечении оптимальной работы, когда производительность больше минимальной, вентилятор может работать с сетью воздуховодов.
ВАРИАНТЫ ИЗГОТОВЛЕНИЯ
|
- Общего назначения из углеродистой стали
|
ТУ 4861-046-00270366-99
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Температура окружающей среды от -40 °С до +40 °С. Умеренный климат, 1-я категория размещения.
- Общего назначения из оцинкованной или углеродистой стали
|
Типоразмер вентилятора
|
Конст-
руктив-
ное испол-
нение
|
Двигатель
|
Частота вращения рабочего колеса, об/мин
|
Параметры в рабочей зоне
|
Масса венти-
лятора, не более, кг
|
|
|
|
Типоразмер
|
Мощ-
ность, кВт
|
|
Произво-
дитель-
ность, тыс. м /ч
|
Полное давление, Па
|
|
|
ВКРМ-3,15-01
|
1
|
ДВВ50-6-220/380
|
0,04
|
975
|
0,7-1,4
|
110-0
|
15
|
|
ВКРМ-4-01
|
1
|
АИР71А6
|
0,37
|
915
|
1,4-3,3
|
160-0
|
75,4
|
|
ВКРМ-5-03
|
|
АИР80А6
|
0,75
|
915
|
2,8-6,5
|
250-0
|
90
|
|
ВКРМ-6,3-03
|
|
AИP100L6
|
2,2
|
950
|
6,0-13,5
|
430-0
|
134
|
|
ВКРМ-8-02
|
1
|
АИР112МВ8
|
3,0
|
700
|
9,4-22,0
|
430-430
|
244
|
|
ВКРМ-8*КЛ
|
1
|
АИР112МВ8
|
3,0
|
700
|
9,4-22,0
|
430-430
|
244
|
|
ВКРМ-12,5-02
|
1
|
5А160М16
|
4,0
|
370
|
11,0-35,0
|
270-0
|
600
|
|
ВКРМ-12,5*КЛ
|
1
|
5А160М12
|
6,8
|
470
|
14,0-45,0
|
430-0
|
600
|

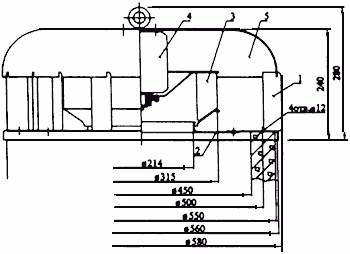

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ВКРМ-3,15-01
1 - корпус, 2 - коллектор, 3 - колесо рабочее, 4 - двигатель, 5 - кожух
|
