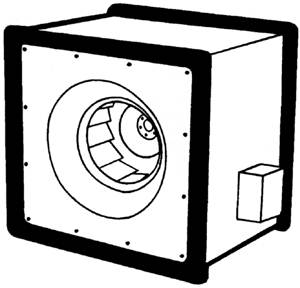

ОБЩИЕ СВЕДЕНИЯ
- Улучшенные аэродинамические характеристики
- Возможность управлять аэродинамическими характеристиками в соответствии с требованиями заказчика
- Уменьшенные габариты
- Простота установки, монтажа и подключения
- Возможность поставки совместного с регулятором частоты вращения электродвигателя
НАЗНАЧЕНИЕ
- Для использования в приточных и вытяжных вентиляционных системах общего назначения, в промышленности и гражданском строительстве
- Для замены импортных канальных вентиляторов в круглых и прямоугольных корпусах, а также для замены отечественных радиальных вентиляторов в спиральном корпусе типа Ц4-70, Ц4-75, ВР80-75, ВР80-70, ВР86-77, так как имеют близкие аэродинамические характеристики, но существенно проще в монтаже
ВАРИАНТЫ ИЗГОТОВЛЕНИЯ
|
- Исполнение 01
|
- металлический окрашенный корпус
|
|
- Исполнение 02
|
- металлический окрашенный корпус, покрытый снаружи слоем теплозвукоизоляции (обеспечивает до 3 дБА снижение излучения шума через корпус)
|
Номинальные параметры канальных радиальных вентиляторов
|
Индекс вентилятора
|
Типоразмер двигателя
|
Произвол, при Ps=0, тыс. м /час
|
Макс. стат. давление, Па
|
Частота вращ., об/мин
|
Мощность установ., кВт
|
Сум. уровень звуковой мощн., дБА, не более
|
Масса, кг
|
|
ВК11-1,6-2
|
АВ-052-2М
|
0,76
|
270
|
2900
|
0,09
|
70
|
9
|
|
ВК11-2-2
|
АИР56В2
|
1,6
|
420
|
2900
|
0,25
|
78
|
13
|
|
ВК11-2,5-2
|
АИР71А2
|
2,9
|
580
|
2750
|
0,75
|
84
|
24
|
|
ВК11-2,5-4
|
АИР56В4
|
1,4
|
140
|
1350
|
0,18
|
66
|
19
|
|
ВК11-3,15-2
|
АИР80А2
|
5,9
|
900
|
2850
|
2,2
|
91
|
36
|
|
ВК11-3,15-4
|
АИР63А4
|
2,4
|
220
|
1350
|
0,37
|
73
|
27
|
|
ВК11-4-4
|
АИР71В4
|
5,8
|
360
|
1350
|
0,75
|
80
|
46
|
|
ВК11-4-6
|
АИР71А6
|
3,8
|
150
|
880
|
0,37
|
71
|
40
|
|
ВК11-5-4
|
АИР10034
|
12,0
|
600
|
1420
|
3,0
|
88
|
95
|
|
ВК11-5-6
|
АИР80А6
|
7,8
|
260
|
920
|
0,75
|
79
|
87
|
|
ВК11-6,3-4
|
АИР132М4
|
23,0
|
1000
|
1435
|
11,0
|
95
|
185
|
|
ВК11-6,3-6
|
АИР112М6
|
15,5
|
430
|
930
|
3,0
|
87
|
145
|
Примечание:
В таблице приведены основные исполнения вентиляторов. По специальному заказу могут быть изготовлены вентиляторы соответствующего типоразмера с меньшей производительностью и с меньшим или большим давлением (при неизменной частоте вращения), чем указано в таблице. При этом возможна соответствующая замена электродвигателей.
Вентиляторы с установочной мощностью менее 0,75 кВт могут комплектоваться двигателями как на напряжение 220 В и однофазный ток, так и на напряжение 380 В и трехфазный ток, а большей мощности - на напряжение 380 В и трехфазный ток.
Суммарные уровни звуковой мощности приведены на стороне нагнетания. На стороне всасывания уровни звуковой мощности ниже приведенных в таблице на 3 дБА.

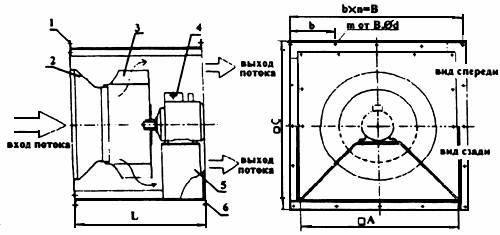

 Габаритные и присоединительные размеры канальных вентиляторов:
1 - входной фланец; 2 - входной коллектор; 3 - рабочее колесо; 4 - электродвигатель; 5 - стойка электродвигателя; 6 - выходной фланец
|
Обозначение
|
Размеры, мм
|
Количество, шт.
|
|
|
С
|
L
|
А
|
В
|
b
|
d
|
n
|
m
|
|
ВК11-1,6-2
|
274
|
300
|
224
|
250
|
125
|
6
|
2
|
8
|
|
ВК11-2
|
330
|
350
|
280
|
310
|
155
|
6
|
2
|
8
|
|
ВК11-2,5
|
405
|
420
|
355
|
380
|
190
|
6
|
2
|
8
|
|
ВК11-3,15
|
500
|
500
|
450
|
480
|
180
|
6
|
3
|
12
|
|
ВК11-4
|
624
|
560
|
560
|
600
|
150
|
8
|
4
|
16
|
|
ВК11-5
|
790
|
730
|
710
|
760
|
190
|
8
|
4
|
16
|
|
ВК11-6,3
|
970
|
900
|
900
|
950
|
190
|
8
|
5
|
20
|
