Вентиляторы канальные радиальные вк

ВЕНТИЛЯТОРЫ КАНАЛЬНЫЕ РАДИАЛЬНЫЕ ВК

ОБЩИЕ СВЕДЕНИЯ

- Улучшенные аэродинамические характеристики

- Возможность управлять аэродинамическими характеристиками в соответствии с требованиями заказчика

- Уменьшенные габариты

- Простота установки, монтажа и подключения

- Возможность поставки совместного с регулятором частоты вращения электродвигателя

НАЗНАЧЕНИЕ

- Для использования в приточных и вытяжных вентиляционных системах общего назначения, в промышленности и гражданском строительстве

- Для замены импортных канальных вентиляторов в круглых и прямоугольных корпусах, а также для замены отечественных радиальных вентиляторов в спиральном корпусе, так как имеют близкие аэродинамические характеристики, но существенно проще в монтаже

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ

- Корпус вентилятора выполнен из оцинкованной стали

- Рабочее колесо вентилятора выполнено с загнутыми назад лопатками правого направления вращения (по часовой стрелке, если смотреть на вентилятор со стороны всасывания)

- Электродвигатель однофазный на напряжение 220 В с внешним ротором.

Номинальные параметры канальных радиальных вентиляторов



Марка вентилятора

Мощность установочная, кВт

Частота вращения, об/мин

Производит. при Ps=0, тыс. мВЕНТИЛЯТОРЫ КАНАЛЬНЫЕ РАДИАЛЬНЫЕ ВК/час

Макс. статич. давление, Па



Суммарн. уровень звуковой мощности, дБА, не более



Масса, кг

ВК-125Б

90

2800



400

350

68

3

ВК-160Б(И)

120

2800



700

470

71

4

ВК-200А(И)

115

2800



750

470

76

5

ВК-200БИ

150

2700



930

500

76

5

ВК-250АИ

115

2700



930

500

78

4,5

ВК-250БИ

150

2700



1000

500

75

5

ВК-315БИ

225

2700



1700

700

74

8,5

ВЕНТИЛЯТОРЫ КАНАЛЬНЫЕ РАДИАЛЬНЫЕ ВК

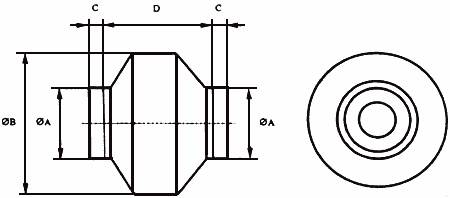

 Габаритные размеры канальных радиальных вентиляторов



Марка вентилятора



ВЕНТИЛЯТОРЫ КАНАЛЬНЫЕ РАДИАЛЬНЫЕ ВКА, мм

ВЕНТИЛЯТОРЫ КАНАЛЬНЫЕ РАДИАЛЬНЫЕ ВКВ, мм

С, мм

D, мм

ВК-125Б

125

245



24

197

ВК-160Б(И)



160

335

24

252

ВК-200А(И)



200

335

24

242

ВК-200БИ



200

335

24

257

ВК-250АИ

250

335

24

242

ВК-250БИ



250

335

24

257

ВК-315БИ



315

405

24

257

и сверен по:

 Хабрахамов А.Р., Хизяпов Р.Г., Анчихоров П.П., Головин С.А.

 Справочник промышленного оборудования. -
