ОБЩИЕ СВЕДЕНИЯ
Распределитель пневматический электромагнитный штуцерный из ковкого чугуна предназначен для дистанционного управления пневматическими исполнительными механизмами и пневмоустройствами.
Присоединение к трубопроводу - с помощью штуцеров.
Рабочее положение распределителя пневматического - электромагнитом вверх.
Распределитель пневматический электромагнитный снабжен ручным дублером с предохранительным колпачком.
Распределитель пневматический электромагнитный относится к классу ремонтируемых изделий.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Климатические условия эксплуатации и места установки У1 по ГОСТ 15150-69.
Общие требования безопасности - по ГОСТ 12.2.063-81.
Условия транспортировки и хранения - по ГОСТ 15150-69.
Гарантийный срок эксплуатации - 12 месяцев со дня ввода в эксплуатацию.
Наработка на отказ - не менее 1250000 циклов.
Срок консервации - 3 года. По истечении срока консервации распределитель должен быть переконсервирован потребителем согласно ГОСТ 9.014-78.
МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ
|
Наименование детали
|
Марка материала
|
|
Корпус
|
ковкий чугун КЧ 30-6
|
|
Уплотнение золотника
|
маслобензостойкая резина
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование параметра
|
Показатель
|
|
Давление номинальное, PN, МПа (кГс/см )
|
1,0 (10)
|
|
Диаметр номинальный, DN, мм
|
6
|
|
Рабочая среда
|
воздух
|
|
Температура рабочей среды, t °С
|
от +5 до +35
|
|
Температура окружающей среды, t °С
|
от +1 до +35
|
|
Присоединение к трубопроводу
|
штуцерное
|
|
Тип привода
|
электромагнитный
|
|
Масса, кг, не более
|
3,0
|
|
Изготовление и поставка
|
ТУ 26-07-034-76
|
ВАРИАНТЫ ИЗГОТОВЛЕНИЯ
|
Обозначение
|
Тип привода
|
Род тока
|
Напряжение питания, В
|
Мощность, Вт
|
Частота, Гц
|
Степень защиты
|
|
23кч802р1
|
ЭМ-34
|
переменный
|
24
|
35
|
50-60
|
IP 53
|
|
23кч802р2
|
ЭМ-34
|
переменный
|
110
|
35
|
50-60
|
IP 53
|
|
23кч802р3
|
ЭМ-34
|
переменный
|
220
|
35
|
50-60
|
IP 53
|
|
23кч802р4
|
ЭМ-34
|
переменный
|
380
|
35
|
50-60
|
IP 53
|

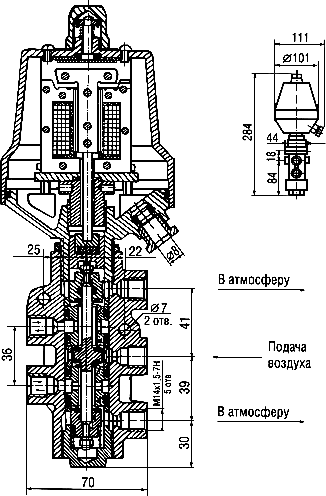

ЧЕРТЕЖ ОБЩЕГО ВИДА
|
