ОБЩИЕ СВЕДЕНИЯ
Клапан поворотный отсечной стальной предназначен для установки на трубопроводах энергетических блоков для быстрого перекрытия потока газа.
Управление клапана поворотного отсечного:
1) на закрытие - электромагнит;
2) на открытие:
 для диаметров 150-250 мм - рукоятка (рис.1);
 для диаметров 250-600 мм - электропривод (рис.2).
Ответные фланцы - по ГОСТ 12820-80; ГОСТ 12821-80 на PN до 1,6 МПа (16 кГс/см ), исполнение 1.
Уплотнительные поверхности и присоединительные размеры фланцев - по ГОСТ 12815-80, исполнение 1, ряд 2.
Рабочее положение клапана - на горизонтальном участке трубопровода электроприводом вверх.
Направление подачи среды - на диск.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Климатические условия эксплуатации и места установки по ГОСТ 15150-69. Исполнение У или ХЛ для умеренного климата (t до -60 °С).
Клапан обеспечивает герметичность по классу С ГОСТ 9544-93.
Гарантийный срок - 12 месяцев со дня ввода в эксплуатацию.
Срок консервации - 3 года.
МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ
|
Наименование детали
|
Марка материала
|
|
Корпус
|
сталь 20Л
|
|
Уплотнительные поверхности корпуса диска
|
резина
|
|
Набивка
|
графлен, АП-31
|
|
Прокладка
|
паранит ПОН-ГБ
|
|
Ответные фланцы
|
сталь 20
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование параметра
|
Показатель
|
|
Давление номинальное, PN, МПа (кГс/см )
|
0,4 (4)
|
|
Диаметр номинальный, DN, мм
|
150; 200; 250; 300; 400; 500; 600
|
|
Рабочая среда
|
природный газ
|
|
Температура рабочей среды, t °С
|
от -30 до +100
|
|
Температура окружающей среды, t °С
|
до -60
|
|
Привод:
|
|
|
для DN 150-250 на открытие - на закрытие
|
электромагнитный - ручной
|
|
для DN 250-600 на открытие - на закрытие
|
электромагнитный - электрический
|
|
Присоединение к трубопроводу
|
межфланцевое
|
|
Изготовление и поставка
|
ТУ 3742-001-05749375-94
|
ЧЕРТЕЖ ОБЩЕГО ВИДА

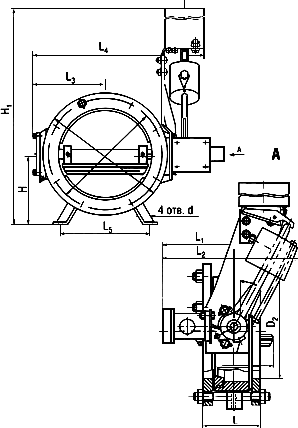

Рис.1. Клапан отсечной поворотный с ручным приводом на открытие

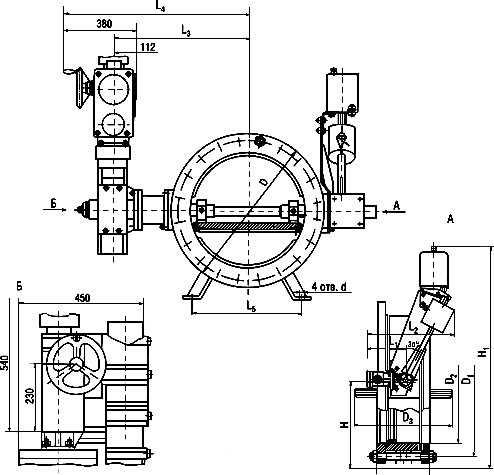

Рис.2. Клапан отсечной поворотный с электроприводом на открытие
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
|
Обозначение
|
Рис.
|
DN, мм
|
D, мм
|
 , мм
|
 , мм
|
 , мм
|
L, мм
|
 , мм
|
 , мм
|
 , мм
|
 , мм
|
 , мм
|
H, мм
|
 , мм
|
d
|
Масса, кг
|
|
ПТ 96005-150
|
1
|
150
|
280
|
240
|
161
|
157
|
144
|
160
|
316
|
165
|
439
|
210
|
145
|
694
|
13
|
70
|
|
ПТ 96005-200
|
1
|
200
|
335
|
295
|
222
|
205
|
147
|
184
|
368
|
197
|
491
|
245
|
178
|
760
|
18
|
80
|
|
ПТ 96005-250
|
1
|
250
|
390
|
350
|
273
|
249
|
173
|
184
|
368
|
232
|
561
|
270
|
200
|
792
|
18
|
105
|
|
ПТ 96005-250
|
2
|
250
|
390
|
350
|
273
|
249
|
173
|
184
|
368
|
424
|
1021
|
270
|
200
|
792
|
18
|
185
|
|
ПТ 96005-300
|
2
|
300
|
440
|
400
|
325
|
309
|
209
|
184
|
405
|
474
|
1100
|
275
|
225
|
865
|
18
|
196
|
|
ПТ 96005-400
|
2
|
400
|
565
|
515
|
426
|
398
|
218
|
184
|
461
|
560
|
1237
|
390
|
290
|
991
|
18
|
313
|
|
ПТ 96005-500
|
2
|
500
|
710
|
650
|
530
|
498
|
284
|
184
|
515
|
615
|
1372
|
560
|
365
|
1057
|
18
|
492
|
|
ПТ 96005-600
|
2
|
600
|
780
|
725
|
630
|
586
|
281
|
189
|
591
|
672
|
1466
|
520
|
405
|
1222
|
22
|
526
|
|
