ОБЩИЕ СВЕДЕНИЯ

Клапан отсечной угловой с электроприводом фланцевый стальной предназначен для технологической защиты. Устанавливается в качестве отсечного устройства на трубопроводах подачи газа к горелкам паровых и водогрейных котлов.

Привод - электрический. Время полного закрытия - не более 1 сек.

Потребляемая мощность - 40 Вт.

Напряжение переменного тока - 220 В.

Частота тока - 50 Гц.

Присоединение к трубопроводу - фланцевое. Присоединительные размеры - по ГОСТ 12815, PN 1,6 МПа (16 кГс/см), исполнение 1.

Ответные фланцы - по ГОСТ 12820-80 или ГОСТ 12821-80 на PN 1,6 МПа (16 кГс/см).

Клапаны устанавливаются на горизонтальных участках газопроводов с направлением потока рабочей среды в боковой патрубок на тарелку.

Во время монтажа клапана допускается перестановка привода относительно оси штока на угол, кратный 90°, исходя из удобства эксплуатации.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Климатические условия эксплуатации и места установки по ГОСТ 15150-69. Исполнение У1 для умеренного климата (t от +1 до +40 °С).

Клапаны обеспечивают герметичность в затворе по классу А ГОСТ 9544-93.

Клапаны должны храниться законсервированными в закрытом помещении, обеспечивающем условия хранения 3 по ГОСТ 15150 и исключающем наличие паров и пыли, а также других агрессивных сред, которые могут привести к порче электрооборудования.

При сроке хранения, превышающем указанный в паспорте на изделие, потребитель обязан произвести переконсервацию.

МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ

Материал корпуса и основных деталей - сталь.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

УСТРОЙСТВО И РАБОТА КЛАПАНА

Клапан состоит из привода 1 (см. рис.1), сварного корпуса 2 углового типа и крышки 3. В качестве запорного устройства предусмотрена тарелка 4 с уплотнительным резиновым кольцом 10. Тарелка 4 соединяется при помощи диска 8 и болтов 11 со штоком 5. На штоке 5 установлена пружина 9, упирающаяся одним концом в крышку 3, а другим - во втулку 6, закрепленную на штоке 5 при помощи разрезного кольца 7. После установки тарелки 4 на шток 5 остается возможность перемещения тарелки 4 относительно штока 5 на 5 мм. Один конец штока 5, находящийся в тарелке 4, имеет уплотнительную поверхность и под действием пружины 9 прижат к уплотнительному кольцу 10. Другой конец штока 5 через направляющую втулку крышки 3 выходит наружу, где соединяется с приводом клапана 1 при помощи оси 13. Место выхода штока 5 из крышки 3 уплотнено резиновыми кольцами, которые закрыты крышкой сальника 15 при помощи трех болтов.

 ЧЕРТЕЖ ОБЩЕГО ВИДА

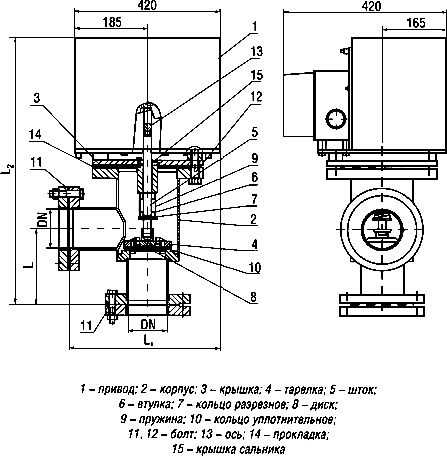

Рис.1. Клапан в сборе с приводом

Привод смонтирован на основании 1 (см. рис.2) и состоит из рычага 3, на котором установлены: на одном конце электромагнит 20, электромагнитное реле времени 28 и блок концевых выключателей 21, на другом конце - фиксатор 22. В средней части рычага 3 приварена ось 7, при помощи которой он устанавливается на опоре 2 и имеет возможность вращаться.

Фиксатор 22, установленный на рычаге 3 шарнирно при помощи серег 10, 12, вилки 29, штока 8, коромысла 27 соединен с электромагнитом 20 и электромагнитным реле времени 28 таким образом, что имеет возможность поворачиваться на угол 90° при рабочем ходе электромагнита 20 и электромагнитного реле времени 28. Обратный ход фиксатора обеспечивается пружиной 11.

На опоре 2 при помощи оси рычага 3 установлен дополнительный рычаг 4, который является связующим звеном между рычагом 3 и рычагом исполнительного механизма 19. На конце рычага 4 имеется ручная защелка с фиксатором 9.

Для передачи усилия рычаг 3 в средней части соединен серьгой 16 со штоком клапана.

Для управления электрооборудованием привода на основании 1 смонтированы: магнитный пускатель 25, вилка с розеткой 26 и электрические провода согласно принципиальной электрической схемы (см. рис.3). Привод сверху закрывается кожухом 6, который крепится к основанию 1 винтами.

Блок концевых выключателей при помощи рычага 5 имеет возможность поворота в зависимости от положения рычага 3.

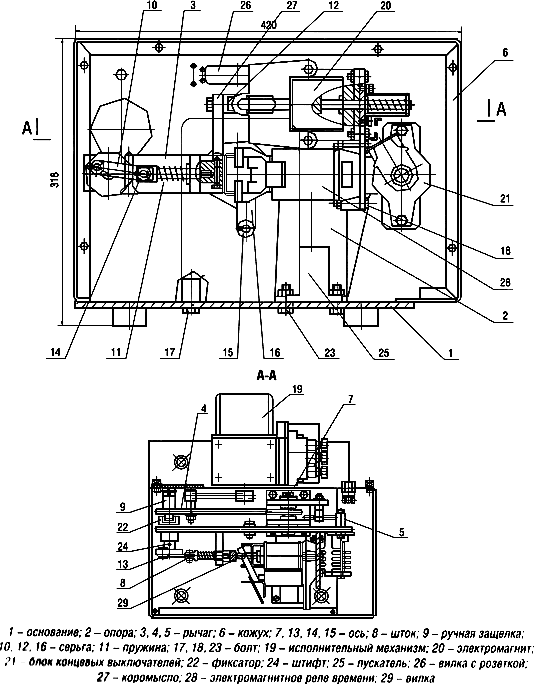

 Рис.2. Привод

 ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
