24с47нж

(Е 110-015; -020; -025; -032; -040; -050)

Клапан запорный стальной муфтовый

 24с47нж

ОБЩИЕ СВЕДЕНИЯ

Клапан запорный стальной муфтовый предназначен для установки на трубопроводах в качестве запорного устройства.

Строительная длина - по ГОСТ Р50360-92.

Установочное положение клапана на трубопроводе - любое.

Направление подачи среды - любое.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Климатические условия эксплуатации и места установки по ГОСТ 15150-69. Исполнение У2 для умеренного климата (t от -30 до +40 °С).

Клапаны обеспечивают герметичность в затворе по классу С ГОСТ 9544-93.

Гарантийный срок эксплуатации - 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня приемки клапанов службой качества предприятия.

Гарантийная наработка - 500 циклов в пределах гарантийного срока эксплуатации.

Срок консервации - 3 года.

МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ

Материал основных деталей - стали 20; 20X13; 13Х17Н2.

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра



Показатель

Давление номинальное, PN, МПа (кгс/см24с47нж)

16,0 (160)



Диаметр номинальный, DN, мм

15; 20; 25; 32; 40; 50



Рабочая среда

неагрессивные жидкие и газообразные среды



Температура рабочей среды, t °С



до +425

Температура окружающей среды, t °C



от -30 до +40

Присоединение к трубопроводу



муфтовое

Масса, кг, не более



2,9; 3,2; 3,6; 5,7; 6,4; 9,6

Изготовление и поставка



ТУ 3742-001-54360255-2001

Примечание:по желанию заказчика возможно изготовление других модификаций запорных клапанов (среда, температура, давление, материал корпуса).

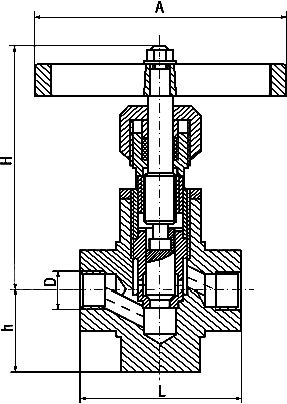

 ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

 24с47нж

Обозначение

DN, мм



D

h, мм

L, мм

H, мм

A, мм

Ш085-015

15



G 24с47нж

40

90

145

140

Ш085-020

20



G 24с47нж

40

110

145

140

Ш085-025

25



G 1

45

130

155

180

Ш085-032

32



G 24с47нж

55

160

210

320

Ш085-040

40



G 24с47нж

70

180

250

400

Ш085-050

50



G2

85

200

300

400
