22с32п; 22нж32п

(У 96503)

Клапан отсечной фланцевый с мембранным исполнительным механизмом (МИМ)

 22с32п; 22нж32п

ОБЩИЕ СВЕДЕНИЯ

Клапаны отсечные с мембранным исполнительным механизмом: стальной 22с32п и из нержавеющей стали 22нж32п предназначены для установки на трубопроводах для быстрого отсечения потока рабочей среды.

Рабочая среда - жидкая или газообразная, нейтральная к материалам деталей, соприкасающихся со средой.

Присоединительные фланцы - по ГОСТ 12817-80 на PN 2,5 МПа (25 кГс/cм22с32п; 22нж32п).

Уплотнительные поверхности и присоединительные размеры фланцев - по ГОСТ 12815-80, исполнение 5.

Ответные фланцы - по ГОСТ 12820-80 на PN 2,5 МПа (25 кГс/см22с32п; 22нж32п).

Установочное положение на трубопроводе - любое; рекомендуемое - МИМом вверх. При установке клапанов в наклонном положении следует обеспечить их дополнительное крепление. На лицевой стороне корпуса каждого клапана нанесена стрелка, указывающая направление движения рабочей среды.

Управление клапаном осуществляется мембранно-пружинным пневматическим исполнительным механизмом прямого действия.

Закрытие и открытие должно проходить плавно, без заеданий. При этом пневматические выключатели обеспечивают отключение или подачу воздуха в крайних положениях золотника.

Настройка клапана производится регулировкой рабочей пружины.

Перед пуском клапана в действие необходимо отрегулировать задний ход золотника без подачи рабочей среды в клапан. Закрытие клапана при отсутствии подачи воздуха в мембранную головку обеспечивается за счет усилия, создаваемого пружиной МИМа.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Климатические условия эксплуатации и места установки по ГОСТ 15150-69. Исполнение У1 для умеренного климата (t от -30 до +50 °С).

Гарантийный срок эксплуатации - 24 месяца со дня ввода в эксплуатацию.

Гарантийная наработка на отказ - не менее 3000 циклов в пределах гарантийного срока эксплуатации.

Срок консервации - 3 года.

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ

Обозначение исполнения



Табличная фигура

DN, мм

Масса, кг, не более

У 96503-025

22с32п

25



27,0

У 96503-025-01

22с32п1

30,0

У 96503-025-02

22нж32п

27,0

У 96503-025-03

22нж32п1

30,0

У 96503-032

22с32п

32



30,0

У 96503-032-01

22с32п1

34,7

У 96503-032-02

22нж32п

30,0

У 96503-032-03

22нж32п1

34,7

У 96503-040

22с32п

40



38,0

У 96503-040-01

22с32п1

43,2

У 96503-040-02

22нж32п

38,0

У 96503-040-03

22нж32п1

43,2

У 96503-050

22с32п

50



40,0

У 96503-050-01

22с32п1

46,3

У 96503-050-02

22нж32п

40,0

У 96503-050-03

22нж32п1

46,3

У 96503-080

22с32п

80



62,0

У 96503-080-01

22с32п1

70,0

У 96503-080-02

22нж32п

62,0

У 96503-080-03

22нж32п1

70,0

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра



Показатель

Давление номинальное, PN, МПа (кГс/см22с32п; 22нж32п)

2,5 (25)



Диаметр номинальный, DN, мм

25; 32; 40; 50; 80



Рабочее давление, Pp, МПа

2,5 для DN 25; 32; 40; 50;

 2,0 для DN 80



Рабочая среда

жидкая или газообразная, нейтральная к материалам деталей, соприкасающихся со средой



Температура рабочей среды, t °С

от -40 до +200



Температура окружающей среды, t °С



от -30 до +50

Тип клапана



НЗ

Допускаемый перепад давления, МПа (кГс/см22с32п; 22нж32п)

не более 0,6 (6)



Время закрытия и открытия клапана, сек



от 0,5 до 3

Присоединение к трубопроводу



фланцевое

Управляющее давление для пневмопривода, Рупр, МПа



0,6 (6,0)

Изготовление и поставка



ТУ 26-07-243-80

 МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ

Наименование детали

Марка материала

Наименование детали



Марка материала

22с32п

22нж32п

22с32п

22нж32п



Корпус

сталь 25Л

сталь12Х18Н9ТЛ

Набивка

фторопласт-4



фторопласт-4

Крышка

сталь 25Л

сталь12Х18Н9ТЛ

Прокладка

паранит ПОН-Б



паранит ПОН-Б

Золотник

сталь12Х18Н9Т

сталь12Х18Н9Т

Ответные фланцы



сталь 20

сталь 12Х18Н9Т

Шток

сталь12Х18Н9Т

сталь12Х18Н9Т

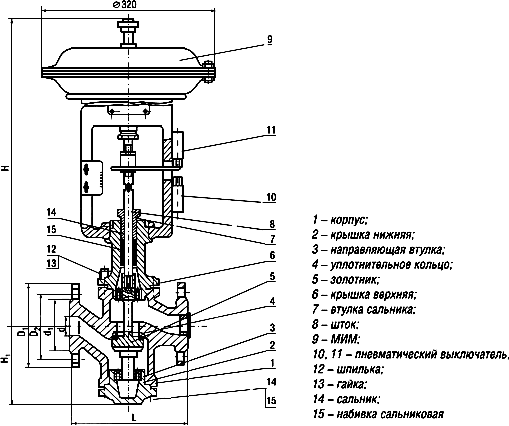

 ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

22с32п; 22нж32п

Обозначение

DN, мм



L, мм

22с32п; 22нж32п, мм

22с32п; 22нж32п, мм

d, мм

22с32п; 22нж32п, мм

Н, мм



22с32п; 22нж32п, мм

У 96503-025

25



160

115

85

25

68

660

114

У 96503-032

32



180

135

100

32

78

660

112

У 96503-040

40



200

145

110

40

88

660

124

У 96503-050



50

230

160

125

50

102

660

124

У 96503-080



80

310

195

160

80

138

700

157?5*

________________

* Соответствует оригиналу. - Примечание изготовителя базы данных.
