22п619бк

(П26528-025; -032; -050; -100)

Клапан запорный сильфонный с пневмоприводом пластмассовый

 22п619бк

ОБЩИЕ СВЕДЕНИЯ

Клапаны предназначены для установки в качестве запорных устройств на трубопроводах, транспортирующих агрессивные среды.

Строительная длина - по ГОСТ Р 50360-92.

Фланцы клапанов - по ГОСТ 12819-80 на PN 1,0 МПа (10 кГс/см22п619бк), исполнение 2 для DN 100 на PN 0,6 МПа (6 кГс/см22п619бк).

Уплотнительные поверхности и присоединительные размеры фланцев - по ГОСТ 12815-80, исполнение 1, ряд 2.

Ответные фланцы - по ГОСТ 12820-80, ГОСТ 12821-80 на PN 1,0 МПа (10 кГс/см22п619бк), исполнение 2 для DN 100 на PN 0,6 МПа (6 кГс/см22п619бк).

Каждый клапан состоит из следующих основных деталей и узлов: корпуса, через который при открытом затворе проходит рабочая среда; сильфонного узла, обеспечивающего герметичное перекрытие проходного сечения вентиля и герметичность по отношению к рабочей среде; пневмопривода, управляющего открытием клапана.

Установочное положение клапана - приводом вверх.

Направление подачи среды - под золотник.

Усилие от поршня пневмопривода передается на шток, который совершает поступательные движения вверх и вниз, вследствие чего золотник, жестко связанный со шпинделем, открывает и закрывает проходное отверстие клапана.

Сильфон обеспечивает полную герметичность по отношению к внешней среде.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Климатические условия эксплуатации и места установки по ГОСТ 15150-69. Исполнение У2 для умеренного климата (t от -30 до +40 °С).

Клапаны обеспечивают герметичность в затворе по классу С ГОСТ 9544-93.

Гарантийный срок эксплуатации - 12 месяцев со дня ввода в эксплуатацию.

Срок консервации - 3 года.

 МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ

Наименование детали



Марка материала

Корпус



пластмассовый

Шпиндель



сталь 20X13

Патрубок



резина

Прокладка



паранит ПОН-ГБ

Ответные фланцы



сталь 3сп, сталь 20

 ВАРИАНТЫ ИЗГОТОВЛЕНИЯ

Табличная фигура изделия

Обозначение изделия

Исполнение изделия



DN, мм

Температура

Материал основных деталей

рабочей среды, °С



окружаю-

 щей среды, °С



корпус

сильфон

22п619бк

П26528-025

нормальное

25; 32; 50; 100

от -5

до +100

от -5

до +40

пентапласт БГ1

ТУ 6-05-1422-79

фторопласт

Ф-42ЛД-2

ГОСТ 25428-82

22п619бкЭ

П26528-025-01

экспортное



22п619бк1

П26528-025-02

нормальное

от -5 до +70

от -30 до +40

полипропилен 21020-16

ГОСТ 26996-86

морозостойкий полипропилен МП 12-06

ТУ 6-05-1931-82

22п619бк1Э

П26528-025-03

экспортное



22п619бк2

П26528-025-04

нормальное



от -30 до +70

от -30 до +40

морозостойкий полипропилен МП 12-06

TУ 6-05-1931-82

22п619бк2Э

П26528-025-05

экспортное



 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра



Показатель

Давление номинальное, PN, МПа (кГс/см22п619бк)

0,4 (4,0); 0,63 (6,3)



Диаметр номинальный, DN, мм

25; 32; 50; 100



Рабочая среда

агрессивные среды (кроме кристаллизующихся, полимеризующихся и абразивных сред)



Температура рабочей среды, t °C

до +100



Температура окружающей среды, t °С



от -30 до +40

Присоединение к трубопроводу



фланцевое

Коэффициент гидравлического сопротивления



DN 25; 32; 50-5

DN 100-6

Управляющее давление для пневмопривода, Рупр, МПа (кГс/см22п619бк)



0,6 (6,0)

Изготовление и поставка



ТУ 26-07-558-97

 ПРИМЕНЕНИЕ КЛАПАНОВ ПО РАБОЧЕЙ СРЕДЕ

Изделие



П26528-025-01

П26528-025-02-05

П26528-032-01



П26528-032-02-05

П26528-050-01



П26528-050-02-05

П26528-100-01

П26528-100-02-05

Наименование рабочей среды



Концентрация, %

Температура, °С

Концентрация, %

Температура, °С

Азотная кислота



до 10

100

до 20

50

до 40

60

до 50

20

Серная кислота



до 60

100

до 30

60

до 96

65

до 40

40

до 70

20

Соляная кислота



до 37

100

до 30

60

более 30

20

Фосфорная кислота



до 85

100

до 80

60

Фтористоводородная кислота



до 30

100

до 40

50

до 40

80

до 60

20

до 60

27

Кремнефтористоводородная кислота



до 35

100

до 30

20

Уксусная кислота



до 80

100

до 80

40

до 60

60

Муравьиная кислота



до 100

100

до 50

60

Кислоты - лимонная, масляная, малеиновая, бензойная



любая

100

любая

70

Растворы солей минеральных и органических кислот



любая

100

любая

70

Растворы щелочей



любая

100

любая

70

Сероводород



-

100

-

70

Хлористый водород

(сухой газ)



-

25

-

-

Хлористый водород (влажный газ)



-

от 20

30

60

Аммиак (газ)



-

100

-

70

Формальдегид



50

100

до 40

30

до 10

40

Предельные углеводороды - метан, бутан, пропан, и др.



любая

100

-

-

Четыреххлористый углеводород



-

100

-

-

Этиловый спирт



-

-

до 96

70

Примечание:допускается применение на других рабочих средах по согласованию с изготовителем.

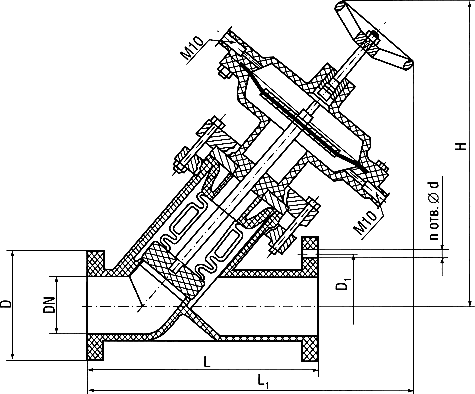

 ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

22п619бк

Обозначение

DN, мм

D, мм

22п619бк, мм

d, мм

n



Н, мм

L, мм

22п619бк, мм

П26528-025



25

90

85

14

4

310

160

320

П26528-032



32

105

100

18

4

310

180

320

П26528-050



50

125

125

18

4

320

230

366

П26528-100



100

205

170

18

4

435

350

460
