 19с61нж, 19нж61нж, 19нж61нж2 (аналог 19с53нж, 19нж53нж)DN 50, 80, 100,150 мм, PN 4,0 МПа Затвор обратный фланцевый (клапан обратный поворотный (КОП))

ОБЩИЕ СВЕДЕНИЯ

Предназначены для автоматического предотвращения обратного потока рабочей среды в трубопроводах. Затворы не являются запорной арматурой.

 МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ

Наименование

19с61нж

19нж61нж



19нж61нж2

Корпус, крышка

сталь 25Л

сталь 12X18Н9ТЛ



Детали затвора

сталь 20X13

сталь12Х18Н9Т



Серьга, кронштейн



сталь 20

сталь12Х18Н9Т



Захлопка

сталь 20X13

сталь12Х18Н9Т



Прокладка

паранит ПОН-Б



 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диаметр номинальный, DN, мм



50

80

100

150

Допустимый пропуск воды в затворе, см19с61нж, 19нж61нж, 19нж61нж2 (аналог 19с53нж, 19нж53нж)DN 50, 80, 100,150 мм, PN 4,0 МПа Затвор обратный фланцевый (клапан обратный поворотный (КОП))/мин, не более



3

3

3

5

Давление номинальное PN, МПа (кГс/см19с61нж, 19нж61нж, 19нж61нж2 (аналог 19с53нж, 19нж53нж)DN 50, 80, 100,150 мм, PN 4,0 МПа Затвор обратный фланцевый (клапан обратный поворотный (КОП)))



4,0 (40)

Группа по ПБ 03-108-96*



19с61нж - Б (в), В; 19нж61нж - А, Б, В

Температура окружающей среды, °С

19с61нж, 19нж61нж

от -40 до +50

19нж61нж2

от -60 до +50

Температура рабочей среды, °С

19с61нж, 19нж61нж

от -40 до +450

19нж61нж2

от -60 до +600

Характеристика рабочей среды

вода, пар, природный газ и другие жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой



Присоединительные размеры и размеры уплотнительных поверхностей корпуса

по ГОСТ 12815-80 исп.3, ряд 2

Масса, кг

18



33

48

100

________________

* Действуют ПБ 03-585-03. - Примечание изготовителя базы данных.

 19с61нж, 19нж61нж, 19нж61нж2 (аналог 19с53нж, 19нж53нж)DN 50, 80, 100,150 мм, PN 4,0 МПа Затвор обратный фланцевый (клапан обратный поворотный (КОП))

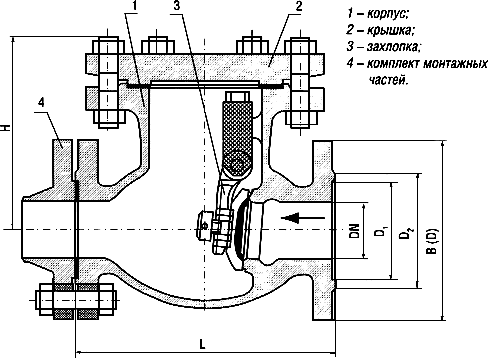

 ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Размеры, мм



DN



19с61нж, 19нж61нж, 19нж61нж2 (аналог 19с53нж, 19нж53нж)DN 50, 80, 100,150 мм, PN 4,0 МПа Затвор обратный фланцевый (клапан обратный поворотный (КОП))

19с61нж, 19нж61нж, 19нж61нж2 (аналог 19с53нж, 19нж53нж)DN 50, 80, 100,150 мм, PN 4,0 МПа Затвор обратный фланцевый (клапан обратный поворотный (КОП))

B (D)

L

H

50



88

102

125

230

170

80



121

133

195

310

185

100



150

158

230

350

215

150



204

212

300

480

261

Гарантийный срок эксплуатации - 12 месяцев со дня ввода в эксплуатацию. Наработка на отказ - 400 циклов в пределах гарантийного срока эксплуатации. Гарантийный срок хранения и срок консервации - 3 года. Средний срок службы - 10 лет.
