Затвор обратный поворотный межфланцевый чугунный

Затвор обратный поворотный межфланцевый чугунный



ОБЩИЕ СВЕДЕНИЯ

Затвор обратный поворотный межфланцевый из серого чугуна предназначен для установки на трубопроводах в качестве устройства для предотвращения обратного потока транспортируемой среды.

Рабочая среда - пар, вода и другие неагрессивные жидкости с температурой до +225 °С.

Присоединительные ответные фланцы - по ГОСТ 12817-80 на PN 1,6 МПа (16 кГс/см), стягиваемые шпильками.

Уплотнительные поверхности фланцев - по ГОСТ 12815-80, исполнение 1, ряд 2.

Присоединительные размеры фланцев - по ГОСТ 12820-80 на PN 1,6 МПа (16 кГс/см).

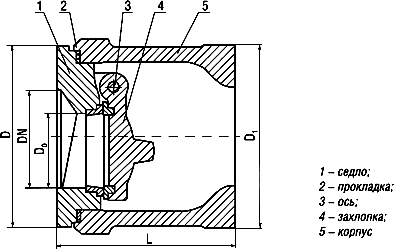

Рабочая среда подается под захлопку согласно стрелке на корпусе затвора. Поворачивая захлопку относительно оси, клапан открывается, рабочая среда проходит через затвор. Захлопка удерживается в открытом положении подъемной силой, возникающей от напора скоростного потока. При обратном потоке среды захлопка под действием собственной массы и среды прижимается к седлу и предотвращает обратный поток.

Затвор устанавливается на горизонтальном трубопроводе так, чтобы ось вращения захлопки была параллельна горизонтальной плоскости и находилась выше горизонтальной плоскости оси трубопровода; на вертикальном - входным патрубком вниз.

Затвор относится к классу ремонтируемых изделий.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Климатические условия эксплуатации и места установки по ГОСТ 15150-69. Исполнение У1 для умеренного климата (t от -30 до +50 °С).

Гарантийный срок - 12 месяцев со дня ввода в эксплуатацию при соблюдении потребителем условий эксплуатации, транспортировки, хранения и монтажа.

Полный срок службы - не менее 5 лет.

Срок консервации - 3 года.

 МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ

Наименование детали



Марка материала

Корпус



чугун сч.18-36, ГОСТ 1412-79*

Диск



чугун сч.18-36, ГОСТ 1412-79*

Кольцо уплотнительное



латунь ЛМц 58-2-2

________________

* Взамен действует ГОСТ 1412-85. - Примечание изготовителя базы данных.

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра



Показатель

Давление номинальное, PN, МПа (кГс/см)

1,6 (16)



Диаметр номинальный, DN, мм

50; 80



Рабочая среда

пар, вода, неагрессивные жидкости



Температура рабочей среды, t °С

до +225



Температура окружающей среды, t °С



от -30 до +50

Присоединение к трубопроводу



межфланцевое

Допустимые протечки в затворе, см/мин



3,0

Масса, кг, не более



3,7; 7,8

Изготовление и поставка



TУ 3742-001-21986815-97

 ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Условное обозначение

DN, мм



, мм

D, мм

, мм

L, мм



КЕИЖ 494.449.002-04



50

42

102

110

100

КЕИЖ 494.459.002-04



80

65

133

148

125
