16п6бк

(П41101)

Клапан обратный пластмассовый

 16п6бк

ОБЩИЕ СВЕДЕНИЯ

Клапан предназначен для установки в качестве защитного устройства, не допускающего движения рабочей среды в обратном направлении на трубопроводах для жидких агрессивных сред, кроме полимеризующихся, кристаллизующихся и абразивных.

Строительная длина - по ГОСТ Р50360-92.

Фланцы клапанов - по ГОСТ 12819-80 на PN 1,0 МПа (10 кГс/см16п6бк).

Уплотнительные поверхности и присоединительные размеры фланцев - по ГОСТ 12815-80, исполнение 1, ряд 2.

Ответные фланцы - по ГОСТ 12820-80, ГОСТ 12821-80 на PN 1,0 МПа (10 кГс/см16п6бк), исполнение 2.

Каждый клапан состоит из следующих основных деталей и узлов: корпуса, через который проходит рабочая среда; золотника, не допускающего движения рабочей среды в обратном направлении.

Установочное положение клапана на трубопроводе - вертикальное.

Направление подачи среды - под золотник.

При подаче рабочей среды (под давлением) золотник поднимается в корпусе, не препятствуя прохождению среды. При прекращении подачи рабочей среды под действием ее обратного потока золотник перекрывает проходное отверстие, плотно прижимаясь к седлу корпуса.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Климатические условия эксплуатации и места установки по ГОСТ 15150-69. Исполнение У2 для умеренного климата (t от -5 до +40 °С) в закрытых, нерегулярно отапливаемых помещениях с естественной вентиляцией; исполнение УХЛ для умеренного и холодного климата (t от -30 до +40 °С).

Клапан обеспечивает герметичность в затворе по классу С ГОСТ 9544-93.

Протечек в затворе по отношению к внешней среде не допускается.

Гарантийный срок эксплуатации - 12 месяцев со дня ввода в эксплуатацию.

Срок консервации - 3 года.

 ВАРИАНТЫ ИЗГОТОВЛЕНИЯ

Табличная фигура изделия

Обозначение изделия

Исполнение изделия

DN, мм

PN, МПа

Температура, t, °С

Материал основных деталей



рабочей среды

окружающей среды



корпус

сильфон

16п6бк

П41101-025

нормальное

50

0,63

от -5

от -5

полипропилен 21020-16

16п6бкЭ

П41101-025-01

экспортное

до +70

до +40

ГОСТ 26996-86



16п6бк1

П41101-025-02

нормальное

от-30 до +70

от-30 до +40

морозостойкий полипропилен МП 12-06 ТУ 6-05-1931-82

16п6бк1Э

П41101-025-03

экспортное

 ПРИМЕНЕНИЕ КЛАПАНОВ ПО РАБОЧЕЙ СРЕДЕ

Наименование рабочей среды

Концентрация, %

Температура, °С



Азотная кислота



до 20

50

Серная кислота



до 30

60

до 40

40

до 70

20

Соляная кислота



до 30

60

более 30

20

Фосфорная кислота

до 80



60

Фтористоводородная кислота

до 40



50

до 60

20

Кремнефтористоводородная кислота



до 30

20

Уксусная кислота



до 80

40

до 60

60

Муравьиная кислота



до 50

60

Кислоты - лимонная, масляная, малеиновая, бензойная



любая

70

Растворы солей минеральных и органических кислот



любая

70

Растворы щелочей



любая

70

Формальдегид



до 10

40

до 40

30

Этиловый спирт



до 96

70

Примечание:

Не допускается применять клапан на следующих средах: тетрагидрофуран, бензин, тетрамин, трихлорэтилен, тетрахлорметан, триэтаноламин, тетрахлорэтан, бензол, толуол.

Допускается применение на других рабочих средах по согласованию с изготовителем.

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра



Показатель

Давление номинальное, PN, МПа (кГс/см16п6бк)

0,63 (6,3)



Диаметр номинальный, DN, мм

50



Рабочая среда

агрессивные среды (кроме кристаллизующихся, полимеризующихся и абразивных)



Температура рабочей среды, t °С

до +70

Температура окружающей среды, t °С



от -5 до +40

Срабатывание клапана при перепаде давления, МПа (кГс/см16п6бк)



0,1±0,05 (1,0±0,5)

Присоединение к трубопроводу



фланцевое

Тип привода



автоматический, от потока рабочей среды

Коэффициент гидравлического сопротивления



3

Изготовление и поставка



TУ 26-07-558-97

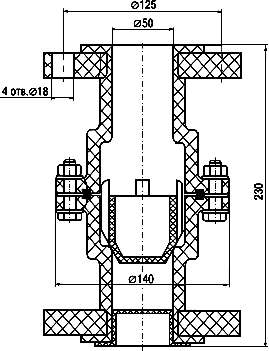

 ЧЕРТЕЖ ОБЩЕГО ВИДА

16п6бк
