ОБЩИЕ СВЕДЕНИЯ
Клапаны обратные подъемные фланцевые из ковкого чугуна предназначены для установки на трубопроводах для предотвращения обратного потока рабочей среды: 16кч3п - при транспортировке воды и пара с рабочей температурой до +225 °С; 16кч3р - при транспортировке воды с рабочей температурой до +50 °С.
Присоединительные фланцы - по ГОСТ 12819-80 на PN 1,6 МПа (16 кГс/см ).
Уплотнительные поверхности и присоединительные размеры фланцев - по ГОСТ 12815-80.
Ответные фланцы - по ГОСТ 12820-80, ГОСТ 12821-80 на PN 1,6 МПа (16 кГс/см ), исполнение 1.
Рабочее положение клапана обратного - на горизонтальном трубопроводе крышкой вверх.
Направление подачи среды - под золотник.
При подаче среды под золотник клапан открывается. При прекращении подачи среды золотник под действием собственной массы опускается и перекрывает обратный поток среды.
Клапан относится к классу ремонтируемых изделий.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Климатические условия эксплуатации и места установки УХЛ1 по ГОСТ 15150-69.
Общие требования безопасности - по ГОСТ 12.2.063-81.
Условия транспортировки и хранения - по ГОСТ 15150-69.
Гарантийный срок эксплуатации - 12 месяцев со дня ввода в эксплуатацию.
Ресурс наработки - не менее 5000 часов.
Наработка на отказ - не менее 1800 циклов.
Срок консервации - 3 года. По истечении срока консервации клапан обратный должен быть переконсервирован потребителем согласно ГОСТ 9.014-78.
МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ
|
Наименование детали
|
Марка материала
|
|
Корпус
|
ковкий чугун КЧ 30-6
|
|
Крышка
|
ковкий чугун КЧ 30-6
|
|
Уплотнение
|
фторопласт 4
|
|
Сальниковая набивка
|
АП по ГОСТ 5152-84
|
|
Прокладка
|
паранит
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование параметра
|
Показатель
|
|
Давление номинальное, PN, МПа (кГс/см )
|
1,6 (16)
|
|
Диаметр номинальный, DN, мм
|
25; 32; 40; 50
|
|
Рабочая среда
|
вода, пар
|
|
Температура рабочей среды, t °С
|
до +225
|
|
Температура окружающей среды, t °C
|
от -30 до +50
|
|
Присоединение к трубопроводу
|
фланцевое
|
|
Тип привода
|
автоматический
|
|
Коэффициент гидравлического сопротивления
|
6
|
|
Масса, кг, не более
|
2,0; 4,0; 5,2; 6,6
|
|
Изготовление и поставка
|
ТУ 3732-006-00218137-99
|

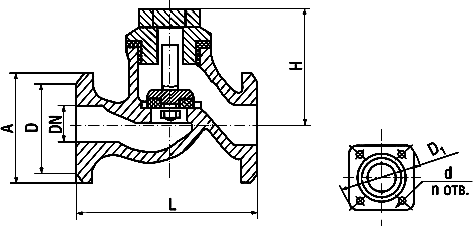

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
|
Обозначение
|
DN, мм
|
L, мм
|
Н, мм
|
А, мм
|
D, мм
|
 , мм
|
d, мм
|
n
|
|
16кч3п;
16кч3р
|
25
|
120
|
65
|
90
|
68
|
115
|
14
|
4
|
|
|
32
|
140
|
75
|
105
|
78
|
135
|
18
|
4
|
|
|
40
|
170
|
90
|
110
|
88
|
145
|
18
|
4
|
|
|
50
|
200
|
100
|
125
|
102
|
160
|
18
|
4
|
|
