16нж84нж

(Ш 085)

Клапан обратный

 16нж84нж

 ОБЩИЕ СВЕДЕНИЯ

Клапаны обратные стальные 16с84нж (Ш 084), из нержавеющей стали 16нж84нж (Ш 085) предназначены для установки на трубопроводах в качестве защитных устройств, не допускающих движения рабочей среды в обратном направлении.

Строительная длина - по ГОСТ Р 50360-92.

Ответные фланцы - по ГОСТ 12820-80, ГОСТ 12821-80 на PN 4,0 МПа (40 кГс/см16нж84нж).

Каждый клапан состоит из следующих основных деталей и узлов: корпуса, через который проходит рабочая среда, и золотника, не допускающего ее движения в обратном направлении.

Установочное положение клапана на трубопроводе - вертикальное.

Направление подачи среды - под золотник.

При подаче рабочей среды (под давлением) золотник не препятствует прохождению среды. При прекращении подачи рабочей среды под действием ее обратного потока золотник перекрывает проходное отверстие, плотно прижимаясь к седлу корпуса.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Климатические условия эксплуатации и места установки по ГОСТ 15150-69. Исполнение У2 для умеренного климата (t от -30 до +40 °С).

Клапаны обеспечивают герметичность в затворе по классу С ГОСТ 9544-93.

Гарантийный срок эксплуатации - 24 месяца со дня ввода в эксплуатацию.

Гарантийная наработка - 1600 часов в пределах гарантийного срока эксплуатации.

Срок консервации - 3 года.

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра



Показатель

Давление номинальное, PN, МПа (кГс/см16нж84нж)

4,0 (40)



Диаметр номинальный, DN, мм

15; 20; 25; 32; 40; 50; 65; 80; 100



Рабочая среда

жидкие и газообразные коррозионные и нейтральные среды



Температура рабочей среды, t °С

до +425



Температура окружающей среды, t °С

от -30 до +40



Срабатывание клапана при перепаде давления, МПа (кГс/см16нж84нж)



0,1±0,05 (1,0±0,5)

Присоединение к трубопроводу



межфланцевое; с ответными фланцами

Коэффициент гидравлического сопротивления



4,2; 4,0; 3,9; 3,1; 2,9; 2,8; 2,6; 3,8; 4,2

Изготовление и поставка



ТУ 3742-004-48009341-98

Примечание:по желанию заказчика возможно изготовление других модификаций обратных клапанов (среда, температура, давление, материал корпуса).

 ВАРИАНТЫ ИЗГОТОВЛЕНИЯ

Табличная фигура изделия



Обозначение изделия

Материал основных деталей

Рабочая среда

Тип присоединения к трубопроводу

16с84нж

Ш 084-015

сталь 20

жидкая и газообразная инертная



межфланцевое

16с84нж1

Ш 084-015-01

сталь 20

жидкая и газообразная инертная

с ответными фланцами



16нж84нж

Ш 085-015

сталь14Х17Н2

жидкая и газообразная коррозионная



межфланцевое

16нж84нж1

Ш 085-015-01

сталь14Х17Н2

жидкая и газообразная коррозионная



с ответными фланцами

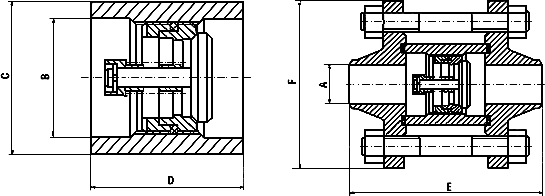

 ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

16нж84нж

Обозначение

DN, мм

A, мм

B, мм

С, мм

D, мм

Е, мм

F, мм

Масса, кг, не более межфланцевое / с ответными фланцами



Ш 084-015;

Ш 085-015



15

12

29

39

50

115

95

0,8/2,4

Ш 084-020;

Ш 085-020



20

18

36

50

55

125

105

0,9/2,7

Ш 084-025;

Ш 085-025



25

25

43

57

60

130

115

1,2/3,5

Ш 084-032;

Ш 085-032



32

31

51

65

65

150

135

1,8/5,4

Ш 084-040;

Ш 085-040



40

38

61

75

80

170

145

2,1/6,3

Ш 084-050;

Ш 085-050



50

48

73

87

90

180

160

2,5/7,9

Ш 084-065;

Ш 085-065



65

66

95

109

130

230

180

3,8/11,0

Ш 084-080;

Ш 085-080



80

78

106

120

150

260

195

4,6/14,0

Ш 084-100;

Ш 085-100



100

96

129

140

180

310

230

7,6/22,0
