16нж48нж

(ЛШТИ.494312.001-02)

Клапан обратный подъемный муфтовый

 16нж48нж

ОБЩИЕ СВЕДЕНИЯ

Клапаны обратные подъемные муфтовые, стальные 16с48нж (ЛШТИ.494312.001); из легированной стали 16лс48нж (ЛШТИ.494312.001-01); из нержавеющей стали 16нж48нж (ЛШТИ.494312.001-02) предназначены для предотвращения обратного потока среды на технологических линиях химических, нефтеперерабатывающих, целлюлозно-бумажных и других производств при транспортировке рабочей среды, неагрессивной к материалам, соприкасающимся с рабочей средой, и температурой до +300 °С.

Направление подачи рабочей среды - под клапан.

Установочное положение - пробкой вверх.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Климатические условия эксплуатации и места установки У1 по ГОСТ 15150-69.

Клапаны обратные обеспечивают герметичность по классу В ГОСТ 9544-93.

Клапаны обратные сохраняют герметичность по отношению к внешней среде при любом положении затвора.

Общие требования безопасности - по ГОСТ 12.2.063-81.

Условия транспортировки и хранения - по ГОСТ 15150-69.

Гарантийный срок эксплуатации - 18 месяцев со дня ввода в эксплуатацию.

Срок консервации - 3 года. По истечении срока консервации клапан должен быть переконсервирован потребителем согласно ГОСТ 9.014-78.

 МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ

Наименование детали



Марка материала

Корпус, клапан, гайка

16с48нж



сталь 25

16лс48нж

сталь 15Х5М

16нж48нж

сталь 12Х18Н10Т

Уплотнительные поверхности



сталь 20X13

Набивка сальника



АГИ

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра



Показатель

Давление номинальное, PN, МПа (кГс/см16нж48нж)

16,0 (160)



Диаметр номинальный. DN, мм

15; 20; 25



Рабочая среда

жидкая и газообразная среда, неагрессивная к материалам корпуса



Температура рабочей среды, t °С



до +300

Температура окружающей среды, t °С



от -40 до +50

Присоединение к трубопроводу



муфтовое по ГОСТ 6211-81

Тип привода



автоматический

Коэффициент гидравлического сопротивления



3

Масса, кг, не более



1,44; 2,07; 2,33

Изготовление и поставка



ТУ ЛШТИ.494312.001

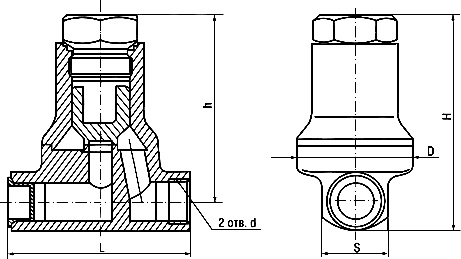

 ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

16нж48нж

Обозначение



DN, мм

L, мм

Н, мм

h, мм

d

D, мм

S, мм

ЛШТИ.494312.001



15

95

93

77

R 16нж48нж

54

32

ЛШТИ.4Э4312.001-03



20

110

116

93

R 16нж48нж

72

41

ЛШТИ.494312.001-06



25

130

124

98

R 1

72

46
