15кч892п; 15кч892р клапан запорный типа ски с электромагнитным приводом фланцевый из ковкого чугуна

 15кч892п; 15кч892р Клапан запорный типа СКИ с электромагнитным приводом фланцевый из ковкого чугуна

ОБЩИЕ СВЕДЕНИЯ

Клапан запорный типа СКИ 15кч892п с электромагнитным приводом фланцевый из ковкого чугуна (НЗ) предназначен для использования в качестве запорного устройства на трубопроводах автоматического и дистанционного управления потоками горячей воды и пара. Клапан используется на предприятиях по производству строительных материалов и железобетонных конструкций, технологический процесс которых предусматривает автоматическую подачу пара в пропарочные камеры и поддержание требуемой температуры.

Клапан запорный типа СКИ 15кч892р с электромагнитным приводом фланцевый из ковкого чугуна (НЗ) предназначен для автоматического и дистанционного управления потоками природного, нейтрального и сжиженного газов, воздуха, жидких нефтепродуктов, воды для применения в качестве запорного устройства на трубопроводах. Клапан используется на АЗС и газозаправочных станциях в системах автоматики по транспортировке, хранению и раздаче светлых нефтепродуктов, сжиженных газов, газового конденсата, в системах пожаротушения при температуре рабочей среды до +70 °С.

Фланцы клапана - по ГОСТ 12819-80 на PN 1,6 МПа (16 кГс/см15кч892п; 15кч892р Клапан запорный типа СКИ с электромагнитным приводом фланцевый из ковкого чугуна).

Уплотнительные поверхности и присоединительные размеры фланцев - по ГОСТ 12815-80, исполнение 3, ряд 2.

Ответные фланцы - по ГОСТ 12820-80, ГОСТ 12821-80 на PN 1,6 МПа (16 кГс/см15кч892п; 15кч892р Клапан запорный типа СКИ с электромагнитным приводом фланцевый из ковкого чугуна), исполнение 2.

Направление подачи среды - по стрелке на корпусе клапана.

Исполнение клапана - нормально-закрытое.

При подаче электроэнергии на электромагнит клапан открывается.

Клапан имеет ручной дублер для открытия затвора клапана в случае отсутствия питания на катушке электромагнита.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Климатические условия эксплуатации и места установки У1 по ГОСТ 15150-69.

Клапан обеспечивает герметичность по классу А ГОСТ 9544-93.

Клапан сохраняет герметичность по отношению к внешней среде при любом положении затвора.

Общие требования безопасности - по ГОСТ 12.2.063-81.

Условия транспортировки и хранения - по ГОСТ 15150-69.

Гарантийный срок эксплуатации - 12 месяцев. Исчисление гарантийного срока начинается со дня ввода клапана в эксплуатацию, но не позднее 6 месяцев для действующих предприятий, 9 месяцев для строящихся предприятий и 12 месяцев для предприятий с сезонным характером работ со дня отгрузки продукции потребителю.

Наработка на отказ - 8 000 циклов.

Срок консервации - 3 года. По истечении срока консервации клапан должен быть переконсервирован потребителем согласно ГОСТ 9.014-78.

 МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ

Наименование детали



Марка материала

Корпус



чугун КЧ 30-6

Крышка



чугун КЧ 30-6

Шпиндель



сталь 20X13; латунь

Материал уплотнительных деталей



фторопласт

Сальниковая набивка



АП по ГОСТ 5152-84

Прокладка



паранит

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра



Показатель

Давление номинальное, PN, МПа (кГс/см15кч892п; 15кч892р Клапан запорный типа СКИ с электромагнитным приводом фланцевый из ковкого чугуна)

1,6 (16)



Диаметр номинальный, DN, мм



25; 50; 65

Рабочая среда



15кч892п



вода, пар

15кч892р

природный, нейтральный и сжиженный газы, бензин, дизтопливо, вода, воздух



Температура рабочей среды, t °C



от +5 до +150

Температура окружающей среды, t °С



от +1 до +50

Присоединение к трубопроводу



фланцевое

Тип привода



электромагнитный

Время срабатывания клапана, сек



открытие клапана



2

закрытие клапана



7

Привод



УИМ 0212 с блоком питания БСП 1-25

Род тока, частота Гц



переменный, 50-60

Напряжение, В



220

Мощность, Вт в режиме срабатывания



в режиме удерживания



6

Режим работы ПВ, %



100

Степень защиты

обычное исполнение - IP 30 взрывозащищенное исполнение - IP 67



Изготовление и поставка



TУ 3732-012-0021837-2003

 ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Обозначение

DN, мм

15кч892п; 15кч892р Клапан запорный типа СКИ с электромагнитным приводом фланцевый из ковкого чугуна, мм

15кч892п; 15кч892р Клапан запорный типа СКИ с электромагнитным приводом фланцевый из ковкого чугуна, мм

H, мм

15кч892п; 15кч892р Клапан запорный типа СКИ с электромагнитным приводом фланцевый из ковкого чугуна, мм

L, мм

В, мм

b, мм

d, мм

Масса, кг, не более



15кч892п;

 15кч888р

25

68

85

480

390

160

90

2

14

15,5

50

102

125

545

395

230

125

3

18

20,0

65

122

145

600

440

290

140

3

18

31,0

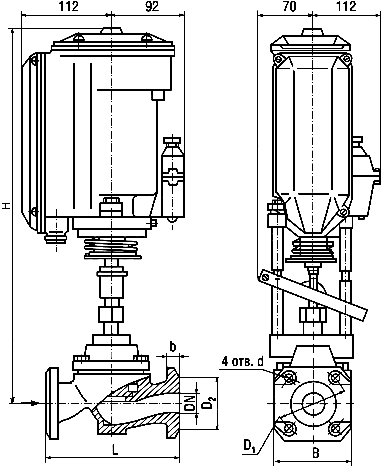

 ЧЕРТЕЖ ОБЩЕГО ВИДА

15кч892п; 15кч892р Клапан запорный типа СКИ с электромагнитным приводом фланцевый из ковкого чугуна
