Клапан мембранный типа СКМЗ Г01 с электромагнитным приводом фланцевый из ковкого чугуна
ОБЩИЕ СВЕДЕНИЯ
Клапан мембранный типа СКМЗ Г01 с электромагнитным приводом фланцевый из ковкого чугуна (НЗ) в качестве запорного устройства на трубопроводах в системах управления газогорелочного оборудования при температуре рабочей среды до +40 °С. Предназначен для автоматического и дистанционного управления потоками природного горючего и нейтральных газов, воздуха.
Фланцы клапана (вентиля) - по ГОСТ 12819-80 на PN 1,0 МПа (10 кГс/см ).
Уплотнительные поверхности и присоединительные размеры фланцев - по ГОСТ 12815-80, исполнение 1, ряд 2.
Ответные фланцы - по ГОСТ 12820-80, ГОСТ 12821-80 на PN 1,0 МПа (10 кГс/см ), исполнение 1.
Уплотнение в затворе - мембранное.
Направление подачи рабочей среды - под золотник.
Управление клапаном - от электромагнитного привода, а также с помощью дублера.
Для облегчения работы электромагнита предусмотрен разгрузочный золотник.
При подаче тока в катушку электромагнита сердечник, втягиваясь, открывает разгрузочное отверстие в запорном устройстве, давление из надмембранной полости сбрасывается и под действием давления рабочей среды запорное устройство поднимается и открывает проходное отверстие.
При выключении тока сердечник электромагнита под действием собственной массы и усилия пружины перекрывает разгрузочное отверстие, давление над мембраной увеличивается до рабочего ( ), прижимает запорное устройство к седлу корпуса и клапан закрывается.
Клапан устанавливают на горизонтальном трубопроводе электромагнитным приводом вверх. Допустимое отклонение от вертикали до 15°.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Климатические условия эксплуатации и места установки У1 по ГОСТ 15150-69.
Клапан обеспечивает герметичность по классу А ГОСТ 9544-93.
Клапан сохраняет герметичность по отношению к внешней среде при любом положении затвора.
Общие требования безопасности - по ГОСТ 12.2.063-81.
Условия транспортировки и хранения - по ГОСТ 15150-69.
Гарантийный срок эксплуатации - 12 месяцев. Исчисление гарантийного срока начинается со дня ввода клапана (вентиля) в эксплуатацию, но не позднее 6 месяцев для действующих предприятий, 9 месяцев для строящихся предприятий и 12 месяцев для предприятий с сезонным характером работ со дня отгрузки продукции потребителю.
Наработка на отказ - 50 000 циклов.
Срок консервации - 3 года. По истечении срока консервации клапан (вентиль) должен быть переконсервирован потребителем согласно ГОСТ 9.014-78.
МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ
|
Наименование детали
|
Марка материала
|
|
Корпус
|
чугун КЧ 30-6
|
|
Крышка
|
чугун КЧ 30-6
|
|
Шпиндель
|
сталь 20X13; латунь
|
|
Материал уплотнительных поверхностей
|
фторопласт или БР-3
|
|
Сальниковая набивка
|
АП по ГОСТ 5152-84
|
|
Прокладка
|
паранит
|
ВАРИАНТЫ ИЗГОТОВЛЕНИЯ
|
Обозначение
|
Тип привода
|
Род тока
|
Напряжение питания, В
|
Мощность, Вт
|
Частота, Гц
|
Степень защиты
|
|
15кч883р
|
ЭМ-08
|
постоянный
|
12; 24;
110; 220
|
36
|
-
|
IP 65
|
|
15кч883р1
|
ЭМ-08
|
переменный
|
220; 380
|
36
|
50-60
|
IP 65
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование параметра
|
Показатель
|
|
Давление номинальное, PN, МПа (кГс/см )
|
0,1 (1)
|
|
Диаметр номинальный, DN, мм
|
25; 40; 50; 65
|
|
Рабочая среда
|
природный газ, нейтральные газы, воздух
|
|
Температура рабочей среды, t °С
|
до +40
|
|
Температура окружающей среды, t °C
|
от -10 до +50
|
|
Присоединение к трубопроводу
|
фланцевое
|
|
Тип привода
|
электромагнитный
|
|
Время срабатывания клапана, сек.
|
1
|
|
Изготовление и поставка
|
ТУ 3732-011-00218137-03
|
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
|
Обозначение
|
DN, мм
|
D, мм
|
 , мм
|
B, мм
|
 , мм
|
 , мм
|
L, мм
|
b, мм
|
d, мм
|
n
|
Масса, кг, не более
|
|
15кч883р;
15кч883р1
|
25
|
60
|
75
|
75
|
169
|
257
|
160
|
15
|
11
|
4
|
5,5
|
|
|
40
|
80
|
100
|
100
|
174
|
266
|
170
|
16
|
14
|
4
|
6,8
|
|
|
50
|
90
|
110
|
110
|
176
|
281
|
230
|
16
|
14
|
4
|
9,5
|
|
|
65
|
110
|
130
|
125
|
233
|
296
|
290
|
16
|
14
|
4
|
16,3
|

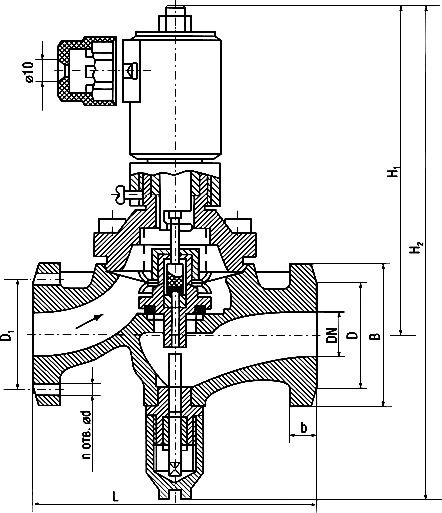

ЧЕРТЕЖ ОБЩЕГО ВИДА
|
