Клапан мембранный типа СКМ А25 с электромагнитным приводом фланцевый из ковкого чугуна
ОБЩИЕ СВЕДЕНИЯ
Клапан мембранный типа СКМ А25 с электромагнитным приводом с дистанционным электрическим управлением фланцевый из ковкого чугуна (НЗ) предназначен для применения в качестве запорного двухпозиционного устройства на трубопроводе. Устанавливается в системах автоматики холодильного оборудования на рабочие среды жидкого и газообразного аммиака, хладона, этиленгликоля, воды и воздуха при температуре рабочей среды от +45 °С.
Фланцы клапана (вентиля) - по ГОСТ 12819-80 на PN 2,5 МПа (25 кГс/см ).
Уплотнительные поверхности и присоединительные размеры фланцев - по ГОСТ 12815-80, исполнение 3, ряд 2.
Ответные фланцы - по ГОСТ 12820-80, ГОСТ 12821-80 на PN 2,5 МПа (25 кГс/см ), исполнение 2.
Направление подачи среды - по стрелке на корпусе клапана.
Исполнение клапана - нормально-закрытое.
При подаче электроэнергии на электромагнит клапан открывается.
Степень защиты персонала от прикосновения и попадания пыли и влаги на токоведущие части электромагнита обеспечивает полную пыленепроницаемость и защиту от водяных струй.
Клапан имеет ручной дублер для открытия затвора клапана в случае отсутствия питания на катушке электромагнита.
Клапан обеспечивает вакуумную плотность в соединениях по отношению к внешней среде при остаточном давлении 0,000133 МПа.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Климатические условия эксплуатации и места установки У1 по ГОСТ 15150-69.
Клапан обеспечивает герметичность по классу А ГОСТ 9544-93.
Клапан сохраняет герметичность по отношению к внешней среде при любом положении затвора.
Общие требования безопасности - по ГОСТ 12.2.063-81.
Условия транспортировки и хранения - по ГОСТ 15150-69.
Гарантийный срок эксплуатации - 12 месяцев. Исчисление гарантийного срока начинается ее дня ввода клапана (вентиля) в эксплуатацию, но не позднее 6 месяцев для действующих предприятий, 9 месяцев для строящихся предприятий и 12 месяцев для предприятий с сезонным характером работ со дня отгрузки продукции потребителю.
Наработка на отказ - 500 000 циклов.
Срок консервации - 3 года. По истечении срока консервации клапан (вентиль) должен быть переконсервирован потребителем согласие ГОСТ 9.014-78.
МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ
|
Наименование
|
Марка материала
|
|
Корпус
|
чугун КЧ 30-6
|
|
Крышка
|
чугун КЧ 30-6
|
|
Шпиндель
|
сталь 20X13; латунь
|
|
Материал уплотнительных поверхностей
|
фторопласт
|
|
Сальниковая набивка
|
АП по ГОСТ 5152-84
|
|
Прокладка
|
паранит
|
ВАРИАНТЫ ИЗГОТОВЛЕНИЯ
|
Обозначение
|
Тип привода
|
Род тока
|
Напряжение питания, В
|
Мощность, Вт
|
Частота, Гц
|
Степень защиты
|
|
15кч848п
|
ЭМ-07-01
|
постоянный
|
24; 110; 220
|
18
|
|
IP 65
|
|
15кч848п1
|
ЭМ-07-01
|
переменный
|
110; 127; 220; 380
|
18
|
50-60
|
IP 65
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование параметра
|
Показатель
|
|
Давление номинальное, PN, МПа (кГс/см )
|
2,5 (25)
|
|
Диаметр номинальный, DN, мм
|
25; 40; 50; 65
|
|
Рабочая среда
|
жидкий и газообразный аммиак, хладон, вода, воздух
|
|
Температура рабочей среды, t °С
|
|
|
жидкий и газообразный аммиак, хладон
|
от -40 до +45
|
|
вода
|
от +1 до +45
|
|
воздух
|
от -40 до +45
|
|
Температура окружающей среды, t °С
|
от -10 до +50
|
|
Присоединение к трубопроводу
|
фланцевое
|
|
Тип привода
|
электромагнитный
|
|
Время срабатывания клапана, сек
|
3
|
|
Изготовление и поставка
|
ТУ 302-07-463-91
|
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
|
Обозначение
|
DN, мм
|
D, мм
|
 , мм
|
 , мм
|
H, мм
|
 , мм
|
L, мм
|
C, мм
|
K, мм
|
В, мм
|
b, мм
|
а
|
d, мм
|
n
|
Масса, кг, не более
|
|
15кч848п;
15кч848п1
|
25
|
58
|
85
|
115
|
245
|
165
|
160
|
100
|
60
|
16
|
2
|
3
|
14
|
4
|
6,7
|
|
|
40
|
76
|
110
|
145
|
258
|
167
|
170
|
105
|
63
|
18
|
3
|
3
|
18
|
4
|
8,5
|
|
|
50
|
88
|
125
|
160
|
272
|
170
|
230
|
128
|
74
|
20
|
3
|
3
|
18
|
4
|
12,0
|
|
|
65
|
110
|
145
|
180
|
370
|
217
|
290
|
222
|
-
|
22
|
3
|
3
|
18
|
4
|
25,5
|

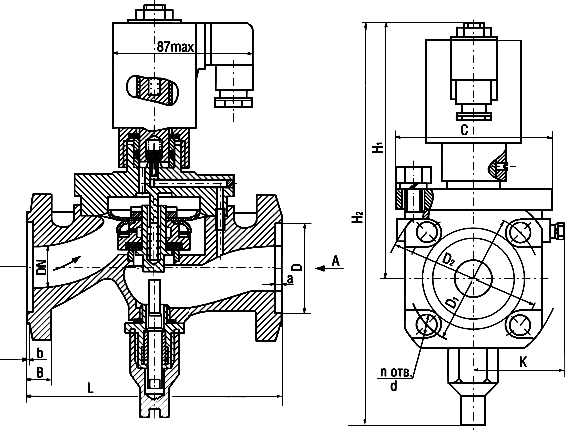

ЧЕРТЕЖ ОБЩЕГО ВИДА
|
