ОБЩИЕ СВЕДЕНИЯ
Клапан электромагнитный запорный муфтовый латунный с дистанционным управлением предназначен для применения в качестве запорного устройства на машинах стирки и химической чистки одежды.
Направление подачи рабочей среды - под золотник.
Рабочее положение на горизонтальном участке трубопровода - электромагнитом вверх. Допускается отклонение от вертикали не более 15°.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Климатические условия эксплуатации УЗ по ГОСТ 15150-69.
Клапан обеспечивает герметичность по классу А ГОСТ 9544-93.
Условия транспортировки и хранения - по ГОСТ 15150-69.
Гарантийный срок эксплуатации - 24 месяца со дня ввода в эксплуатацию.
Гарантийная наработка - 2000 циклов.
Гарантийный срок хранения - 12 месяцев.
МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ
Материал основных деталей - латунь ЛЦ40Сд.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование параметра
|
Показатель
|
|
Давление номинальное, PN, МПа (кГс/см )
|
0,05-1,6 (0,5-16)
|
|
Диаметр номинальный, DN, мм
|
25
|
|
Рабочая среда
|
вода
|
|
Температура рабочей среды, t °С
|
от +5 до +100
|
|
Температура окружающей среды, t °С
|
от +15 до +35
|
|
Пропуск среды в затворе, см /мин, не более
|
не допускается
|
|
Степень защиты электромагнитного привода
|
IP 65
|
|
Присоединение к трубопроводу
|
муфтовое
|
|
Тип привода
|
электромагнитный
|
|
Масса, кг, не более
|
1,42
|
|
Изготовление и поставка
|
ТУ 26-07-1396-87
|
ВАРИАНТЫ ИЗГОТОВЛЕНИЯ
|
Обозначение
|
Условное обозначение
|
PN, МПа
(кГс/см )
|
Температура рабочей среды, t °C
|
Характеристика электромагнита
|
|
|
|
|
|
Род тока
|
Напряжение, В
|
Частота, Гц
|
Мощность, Вт
|
|
ПЗ.26266-025
|
15Б862бк
|
|
от 5 до 100
|
переменный
|
220
|
50
|
30
|
|
ПЗ.26266-025-01
|
|
|
|
|
24
|
|
|
|
ПЗ.26266-025-02
|
|
|
|
|
127
|
|
|
|
ПЗ.26266-025-03
|
|
|
|
|
380
|
|
|
|
ПЗ.26266-025-04
|
|
0,05-1,6 (0,5-16)
|
|
|
220
|
60
|
|
|
ПЗ.26266-025-05
|
|
|
|
постоянный
|
12
|
-
|
18
|
|
ПЗ.26266-025-06
|
|
|
|
|
24
|
|
|
|
ПЗ.26266-025-07
|
|
|
|
|
110
|
|
|
|
ПЗ.26266-025-08
|
|
|
|
|
220
|
|
|

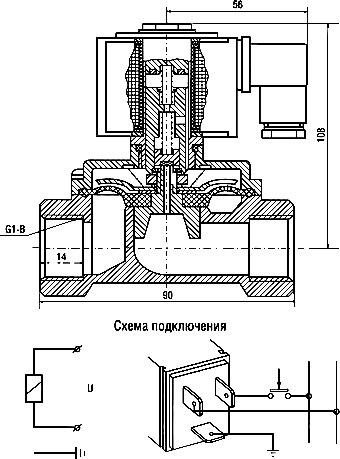

ЧЕРТЕЖ ОБЩЕГО ВИДА
|
|
15Б876п
|
(ВИЛН.492172.001)
|
|
|
